7.6. Проверка исправности состояния и замена датчика температуры охлаждающей жидкости двигателя (ЕСТ)

1. Датчик ЕСТ представляет собой термистор (резистор, сопротивление которого меняется с изменением температуры). Изменение сопротивления датчика оказывает непосредственное влияние на амплитуду сигнала, выдаваемого им на РСМ. При этом, с УМЕНЬШЕНИЕМ температуры сопротивление датчика ВОЗРАСТАЕТ, и наоборот. Отказ датчика ЕСТ приводит к записи в блок памяти системы самодиагностики кода Р0116, Р0117 или Р0118.

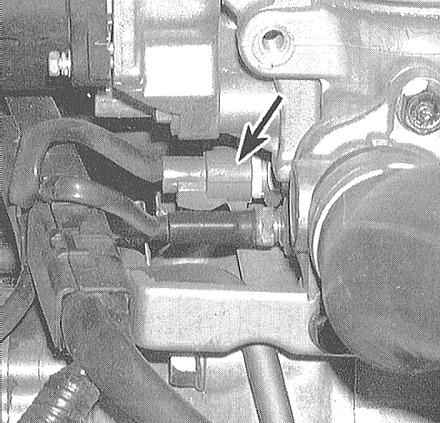

2. Проверка исправности функционирования датчика ЕСТ производится путем измерения его сопротивления. Отыщите датчик и отсоедините от него электропроводку.

3. Подключите омметр к двум клеммам сборки датчика. При температуре около 20°С прибор должен регистрировать показание в районе 2500 ÷ 3500 Ом. Теперь запустите двигатель и прогрейте его до нормальной рабочей температуры (альтернативно датчик может быть снят и прогрет до требуемой температуры в горячей ванне). Сопротивление датчика должно упасть, и при температуре около 83°С составить 250 ÷ 350 Ом. При отрицательных результатах описанной проверки датчик ЕСТ следует заменить.

Если при отсоединенном датчике двигатель работал, не забудьте очистить память системы самодиагностики (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

Прежде чем приступать к выполнению процедуры, дождитесь полного остывания двигателя.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Перед установкой нового датчика его резьбовую часть следует обмотать тефлоновой уплотнительной лентой (лентой ФУМ).

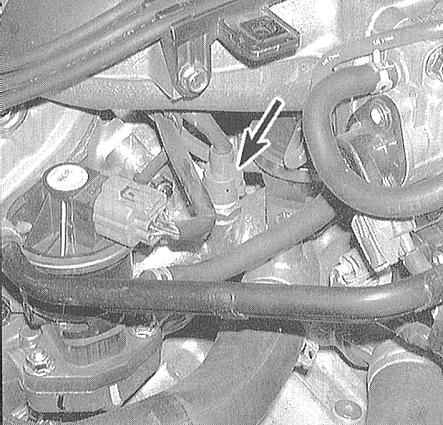

3. Отожмите стопорный язычок, отсоедините электропроводку, затем аккуратно выверните датчик. С целью минимизации потерь охлаждающей жидкости постарайтесь как можно скорее ввернуть сменный датчик.

Обращайтесь с датчиком ЕСТ как можно бережнее, так как его повреждение способно оказать заметное влияние на функционирование системы питания в целом.

4. Установка производится в обратном порядке. В заключение проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Настройки и текущее обслуживание).
