7.5. Проверка исправности состояния и замена датчика температуры всасываемого воздуха (IAT)

1. Датчик IAT представляет собой термистор (резистор, сопротивление которого зависит температуры). Изменение сопротивления влечет за собой изменение амплитуды сигнального напряжения датчика, причем, чем ВЫШЕ температура, тем НИЖЕ сопротивление, и наоборот. Отказы датчика приводят к записи в память системы самодиагностики кода неисправности Р0112 или Р0113.

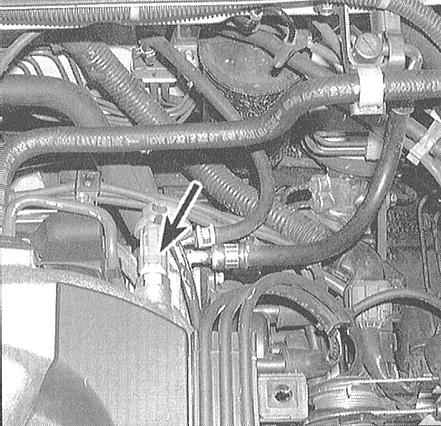

2. Проверьте сопротивление датчика IAT. Рассоедините разъем электропроводки датчика, расположенного на впускном трубопроводе.

3. При помощи омметра измерьте сопротивление между двумя клеммами на датчике. Сопротивление датчика зависит от температуры и при 20°С должно составлять приблизительно 2500 ÷ 3500 Ом. Запустите двигатель (либо извлеките датчик и прогрейте его феном). При 83°С сопротивление датчика должно снизиться до значения 250 ÷ 350 Ом. При отрицательных результатах проверки замените датчик IAT.

Если при отсоединенном датчике двигатель работал, не забудьте очистить память системы самодиагностики (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отсоедините электропроводку от датчика IAT.

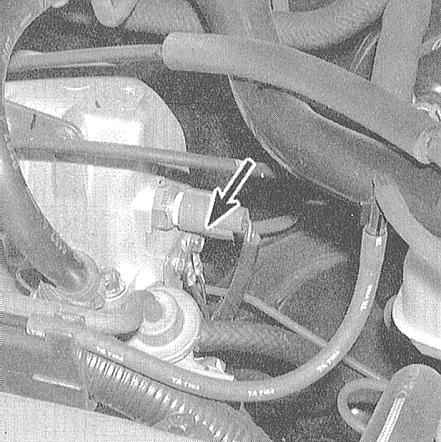

3. Снимите датчик с кожуха нагнетательной камеры впускного воздушного тракта.
4. Установка производится в обратном порядке.
