Массогабаритные характеристики
|
|
Габаритные размеры, мм
|
|
Длина
|
4595
|
|
Ширина
|
1750
|
|
Высота
|
|
Модели KY
|
1445
|
|
Кроме модели KY
|
1430
|
|
База
|
|
Модели 2.2 л
|
2670
|
|
Кроме модели 2.2 л
|
2668
|
|
Колея
|
|
передних колес
|
|
Модели 2.2 л
|
1507
|
|
Кроме модели 2.2 л
|
1495
|
|
задних колес
|
|
Модели 2.2 л
|
1515
|
|
Кроме модели 2.2 л
|
1504
|
|
Массы, кг
|
|
|
Снаряженная масса
|
1265 + 1395
|
|
Максимальная допустимая масса брутто автомобиля (ЕС)
|
|
Модели 1.6 л
|
1740
|
|
Модели 1.8 и 2.0 л
|
1890
|
|
Модели 2.2 л
|
1820
|
|
Максимальная допустимая нагрузка на оси (ЕС)
|
|
Передняя ось
|
|
Модели 1.6 л
|
910
|
|
Модели 1.8 и 2.0 л
|
1010
|
|
Модели 2.2 л
|
960
|
|
Задняя ось
|
|
Модели 1.6 л
|
890
|
|
Модели 1.8 и 2.0 л
|
900
|
|
Модели 2.2 л
|
870
|
Максимальная допустимая масса груженого автомобиля по ADR
(модели 2.2 л)
|
1580
|
|
Максимальная допустимая полная масса буксируемого прицепа*
|
|
Прицепы без тормозных механизмов
|
500
|
|
Прицепы с тормозными механизмами
|
|
Модели 1.6 л и 1.8 л с AT
|
1200
|
|
Модели 1.8 л с РКПП
|
1300
|
|
Модели 2.0 л
|
1400
|
|
Модели 2.2 л
|
1500
|
Максимальная допустимая вертикальная нагрузка на шарнир прицепного
устройства, кГс
|
50
|
|
*Автомобили для поставки в Германию: указанная допустимая
полная масса буксируемого прицепа действительна для дорог с продольным уклоном
12%. По поводу увеличения массы буксируемого прицепа обратитесь к документации,
поставляемой с автомобилем, или проконсультируйтесь на СТО Honda.
|
| Заправочные объемы, л |
|
топливный бак Приблизительно
|
65
|
|
Система охлаждения двигателя
|
|
Модели с РКПП
|
|
При замене охлаждающей жидкости*
|
|
Модели 1.6 л
|
3.9
|
|
Модели 1.8 и 2.0 л
|
4.2
|
|
Модели 2.2 л
|
3.3
|
|
Полный объем
|
|
Модели 1.6 л
|
4.6
|
|
Модели 1.8, 2.0 и 2.3 л
|
5.8
|
|
Модели 2.2 л
|
6.9
|
|
Модели 3.0 л
|
5.9
|
|
Модели с AT
|
|
При замене охлаждающей жидкости*
|
4.1
|
|
Полный объем
|
5.7
|
|
*Включая объем охлаждающей жидкости в расширительном бачке
и остаток жидкости в рубашке охлаждения двигателя (Емкость расширительного
бачка = 0.55 л)
|
|
Резервуар жидкости омывания ветрового стекла
|
|
Модели без омывателей линз головных фар
|
4.5
|
|
Модели с омывателями линз головных фар
|
6.9
|
|
Система смазки двигателя, л
|
|
При замене масла
|
|
Включая масляный фильтр
|
|
Модели 1.6 л
|
3.3
|
|
Модели 1.8, 2.0 и 2.3 л
|
4.3
|
|
Модели 2.2 л
|
4.8
|
|
Модели 3.0 л
|
4.4
|
|
Без учета масляного фильтра
|
|
Модели 1.6 л
|
3.0
|
|
Модели 1.8, 2.0 и 2.3 л
|
4.0
|
|
Модели 2.2 л
|
4.5
|
|
Модели 3.0 л
|
4.1
|
|
Полная емкость
|
|
Модели 1.6 л
|
4.0
|
|
Модели 1.8, 2.0 и 2.3 л
|
5.6
|
|
Модели 2.2 л
|
5.9
|
|
Ручная коробка переключения передач
|
|
При замене трансмиссионного масла
|
|
Модели 1.6, 1.8 и 2.0 л
|
1.8
|
|
Модели 2.2, 2.3 л
|
1.9
|
|
Полная емкость
|
|
Модели 1.6, 1.8 и 2.0 л
|
1.9
|
|
Модели 2.2, 2.3 л
|
2.0
|
|
Автоматическая коробка передач
|
|
При замене трансмиссионного масла
|
|
кроме 3.0 л
|
2.5
|
|
3.0 л
|
2.9
|
|
Полная емкость
|
6.1
|

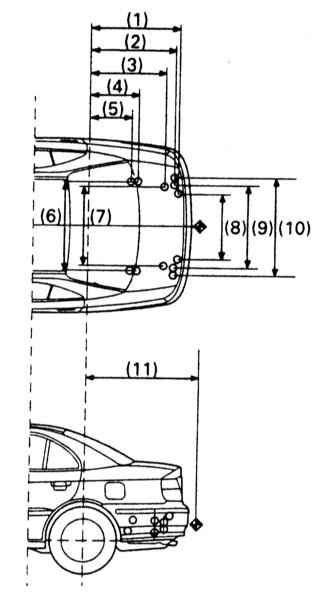

Расположение точек крепления прицепного устройства
|
Обозначение размера
|
Размер, мм
|
|
(1)
|
874
|
|
(2)
|
869
|
|
(3)
|
825
|
|
(4)
|
430
|
|
(5)
|
423
|
|
(6)
|
894
|
|
(7)
|
840
|
|
(8)
|
770
|
|
(9)
|
852
|
|
(10)
|
946
|
|
(11)
|
1100
|
|
Символами О обозначены места крепления прицепного
устройства. Символами ^ обозначены положения центра шарнира
прицепного устройства.
|
|
|
|
Свечи зажигания
|
|
Типы применяемых свечей зажигания
|
|
Двигатели с объемом 1.6 л, 1.8 л (KY), 2.3 л
|
|
Свечи NGK
|
ZFR5F-11
|
|
Свечи DENSO
|
KJ16CR-L11
|
|
Двигатели с объемом 1.8 л (кроме KY) и 2.0 л
|
|
Свечи NGK
|
ZFR6F-11
|
|
Свечи DENSO
|
KJ20CR-L11
|
|
Двигатели с объемом 2.2 л
|
|
Свечи NGK
|
ZFR6F-11
|
|
Свечи DENSO
|
KJ20CR-L11
|
|
Двигатели 3.0 л
|
|
Свечи NGK
|
PZFR5F-11
|
|
Номинальная величина межэлектродных зазоров, мм 1.1 мм
|
|
Приводные ремни
|
| (По поводу двигателей 2.3 и 3.0 л обратитесь к Спецификациям
Главы Настройки и текущее обслуживание) |
|
Требуемая величина прогиба ремня на участке посередине между
двумя шкивами при твердом нажатии большим пальцем, мм
|
|
Модели 1.6 л
|
|
Ремень привода генератора
|
7.0 + 10.5
|
|
Ремень привода рулевого насоса
|
10.5 + 14.0
|
|
Ремень привода компрессора кондиционера воздуха
|
7.5 + 9.5
|
|
Все прочие модели
|
|
Ремень привода генератора
|
|
Модели, без
|
К/В 10.0 + 13.0
|
|
Модели, оборудованные К/В
|
10.0-s-12.0
|
|
Ремень привода рулевого насоса
|
13.0 + 16.5
|
|
РКПП
|
|
Моменты переключения передач РКПП
|
| С 1-й передачи на 2-ю |
15 км/ч |
| Со 2-й передачи на 3-ю |
35 км/ч |
| С 3-й передачи на 4-ю |
50 км/ч |
| С 4-й передачи на 5-ю |
70 км/ч |
|
Максимальная допустимая скорость движения на различных передачах,
км/ч
|
|
Модели 1.6 л
|
|
1-я передача
|
50
|
|
2-я передача
|
95
|
|
3-я передача
|
135
|
|
4-я передача
|
185
|
|
Модели 1.8 или 2.0 л
|
|
1-я передача
|
50
|
|
2-я передача
|
90
|
|
3-я передача
|
130
|
|
4-я передача
|
170
|
|
Модели 1.8 л 7CV KG
|
|
1-я передача
|
50
|
|
2-я передача
|
95
|
|
3-я передача
|
140
|
|
4-я передача
|
205
|
|
Модели 2.2 л
|
|
1-я передача
|
60
|
|
2-я передача
|
95
|
|
3-я передача
|
130
|
|
4-я передача
|
185
|
|
Автоматическая трансмиссия
|
|
Максимальная скорость в положениях селектора
|
|
Передача
|
Скоростной диапазон, км/ч
|
|
"1"
|
64
|
|
"2"
|
113
|
|
"D3"
|
166
|
|
Моменты переключения передач AT
|
|
с 1 на 2
|
Более 10 км/ч
|
|
с 2 на 3
|
Более 10 км/ч
|
|
с 3 на 4
|
Более 27 км/ч
|
|
с 2 на 1
|
Не более 50 км/ч
|
|
с 3 на 2
|
Не более 101 км/ч
|
|
с 4 на 3
|
Не более 147 км/ч
|
Маркировка шин и дисков
Обозначение размеров шин
На боковой поверхности шины имеется маркировка, по которой можно определить
основные характеристики шины, в том числе ее размеры.
Пример условного обозначения шины:
185/70R1488H
185 - Ширина шины, мм
70 - Индекс серии низкопрофильной шины (отношение высоты профиля к ширине
профиля шины, %)
R - Условное обозначение шины радиальной конструкции
14 - Посадочный диаметр шины, в дюймах
88 - Индекс грузоподъемности (условное обозначение максимально допускаемой
нагрузки на шину) Н - Индекс скорости
|
|
Скоростные категории шин
|
|
Индекс скорости
|
Максимальная допустимая скорость движения, км/ч
|
|
Q
|
160
|
|
S
|
180
|
|
Т
|
190
|
|
Н
|
210
|
|
V
|
240
|
|
W
|
270
|
|
ZR
|
Свыше 240
|
Обозначения размеров дисков
На каждом диске имеется маркировка, которая заключает в себе важные сведения
о размерах колеса и форме закраины обода.
Пример условного обозначения диска:
15x6 JJ
15 - Посадочный диаметр, в дюймах
6 - Ширина профиля обода, в дюймах
JJ - Условное обозначение формы сечения бортовой закраины.
|
Колеса
|
Параметры шин приведены на шильде, закрепленной на
передней стойке водительской двери автомобиля.
|
|
|
Типоразмеры дисков и шин,
|
|
Диски
|
|
Модели 1.6 л
|
14x51/2J
|
|
Модели 1.8 и 2.0 л
|
15x6J
15x6JJ (только для литых дисков)
|
|
Модели 2.2 л
|
17X7JJ
|
|
Шины
|
|
Модели 1.6 л
|
185/70R14 88Н
|
|
Модели 1.8 и 2.0 л
|
195/60R15 88V
|
|
Модели 2.2 л
|
215/45R17 87W
|
