1.10.2. Элементы систем безопасности автомобиля

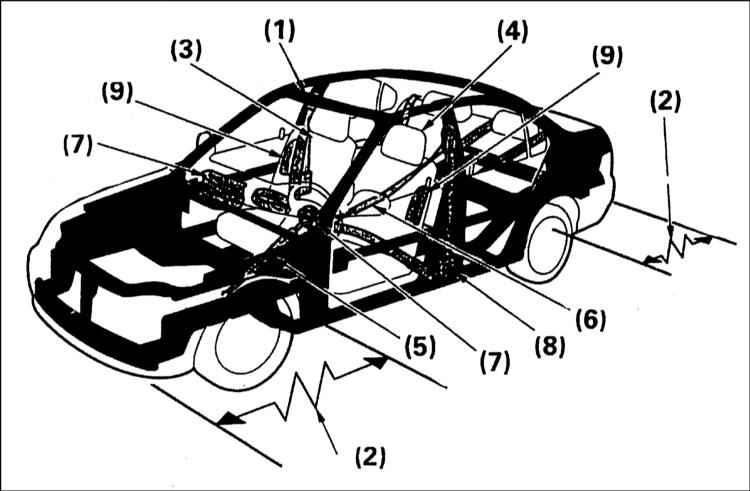

Рассматриваемые в настоящем Руководстве автомобили оборудованы комплексом средств, предназначенных для защиты водителя и пассажиров в случае дорожно-транспортного происшествия. Сюда входят ремни безопасности, установленные на всех сиденьях автомобиля, и прочие устройства, эффективно дополняющие ремни. Некоторые компоненты системы безопасности, являясь неотъемлемой частью конструкции автомобиля, не требуют дополнительного внимания со стороны владельца транспортного средств. К их числу относится прочная стальная рама, формирующая конструкцию кабины, внутри которой расположен салон, передняя и задняя зоны деформации, поглощающей энергию удара при столкновении; травмобезопасная складывающаяся при ударе рулевая колонка; а так же устройства автоматического натяжения ремней безопасности (дополнительная комплектация), которые автоматически осуществляют натяжение ремней в случае удара. Ремни безопасности Для обеспечения безопасности водителя и пассажиров все сиденья автомобиля оборудованы ремнями безопасности.В панель приборов некоторых моделей вмонтирована специальная крольная лампа, напоминающая водителю и пассажирам о необходимости пристегиваться ремнями безопасности. Подушки безопасности водителя и пассажира
Владелец автомобиля, оборудованного системой SRS обязан знать наиболее важные моменты о конструкции и принципе действия элементов системы: a) Наличие подушек безопасности ни в коем случае не может служить оправданием пренебрежению применения ремней безопасности. SRS должна использоваться только в купе с ремнями и прочими средствами пассивной безопасности; b) Передние подушки безопасности не обеспечивают защиты в случае бокового удара, а также при ударе сзади. Кроме того, срабатывание модулей происходит только при направленных ударах высокой интенсивности, т.е. система не предусматривает защиту при слабых лобовых столкновениях; c) Боковые подушки безопасности не обеспечивают защиты в случае лобового столкновения и удара сзади, кроме того, они срабатывают также только при превышении энергией бокового удара некоторого порога интенсивности, что далеко не всегда имеет место при переворачивании автомобиля; d) Срабатывание подушки безопасности может нанести травму. Для того чтобы эффективно выполнить свою защитную функцию, подушка езопасности должна развертываться из сложенного состояния в рабочее за очень короткое время. Поэтому подушка безопасности, защищая водителя/переднего пассажира от тяжелых увечий, в ряде случаев спасая их жизнь, может стать причиной травмирования, а иногда и серьезных увечий вплоть до летального исхода, если водитель или передний пассажир не были надлежащим образом пристегнуты ремнями безопасности или занимали нештатное положение на сиденьях. Для того чтобы снизить вероятность травмирования подушкой, следует все гда пристегиваться ремнями безопасности и располагаться на водительском сиденье на максимально возможном удалении от рулевого колеса/панели приборов. Положение сидений и их спинок Конструкция сидений автомобиля гарантирует максимальный комфорт сидящему в них человеку, одновременно обеспечивая условия наиболее эффективного выполнения своих функций ремнями и подушками безопасности. Мягкая набивка подушек и спинок обеспечивает дополнительную защиту сидящего в аварийных ситуациях.Регулировка положения сиденья так же оказывает влияние на безопасность сидящего в нем человека. Например, слишком близкое положение сиденья к рулевому колесу/панели приборов увеличивает риск травмирования при срабатывании подушки безопасности, а так же риск выбрасывания сидящего через лобовое стекло. Увеличение наклона спинки сиденья ухудшит фиксацию тела ремнем безопасности, - чем больше спинка наклонена назад, тем выше вероятность проскальзывания тела под поясную секцию ремня безопасности при сильном лобовом ударе, и тем тяжелее могут быть полученные травмы. Зафиксируйте положение переднего сиденья в максимально удаленном от рулевого колеса/панели приборов положении, спинку приведите в вертикальное положение. Подголовники Подголовники предотвращают травмирование шейного отдела позвоночника и головы при ударе сзади. Подголовник должен быть отрегулирован по высоте таким образом, чтобы его верхний срез находился на одном уровне с верхним краем уха сидящего.Правила пользования средствами пассивной безопасности водителя и пассажиров Изложенные ниже инструкции знакомят читателя со способами обеспечения максимальной защиты всех находящихся в автомобиле людей. Двери
После того, как водитель и все пассажиры заняли свои места в салоне, убедитесь в том, что все двери автомобиля плотно закрыты.

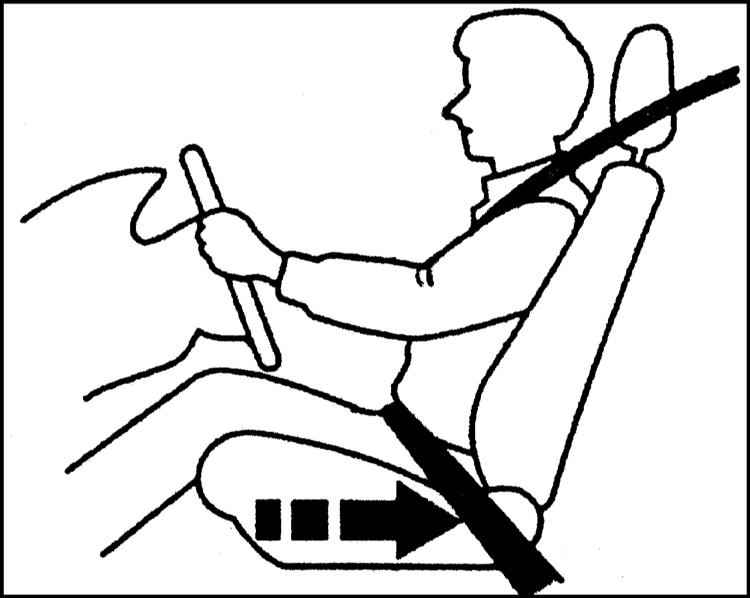

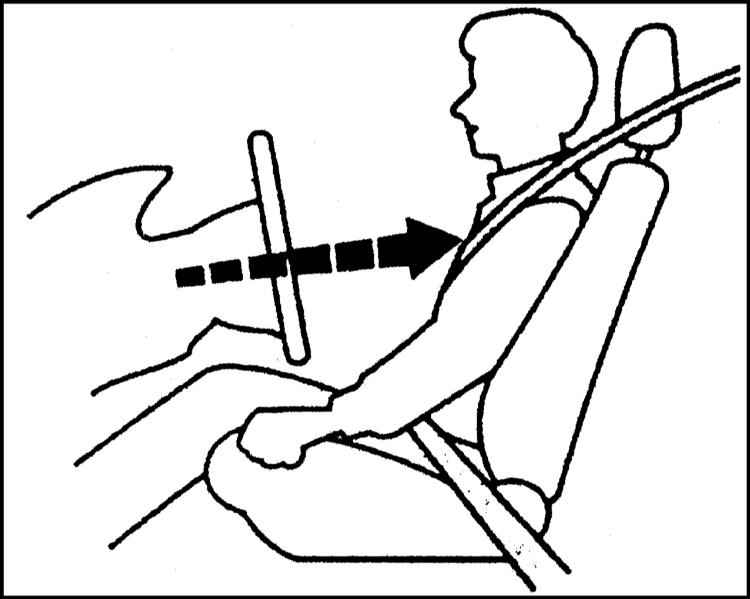

Передние сиденья Водитель, сидящий слишком близко к панели приборов подвергается повышенному риску травмирования, вплоть до получения серьезных увечий и летального исхода от удара о рулевое колесо или при срабатывании подушки безопасности, в случае дорожно-транспортного происшествия.
Подавляющее большинство водителей (даже невысокого роста) может максимально далеко отодвигать водительское сиденье от рулевого колеса, свободно доставая при этом до педалей. Однако, если Вас беспокоит слишком близкое положение водительского сиденья к рулевому колесу, составители настоящего Руководства рекомендуют Вам обратить внимание на некоторые виды вспомогательного оборудования, - на фирменных станциях техобслуживания компании Honda всегда можно получить исчерпывающую информацию по данному вопросу. Убедившись в правильности положении сиденья, проверьте надежность его фиксации. Инструкции по регулировкеположения передних сидений приведены в Разделе Оборудование автомобиля, расположение приборов и органов управления.

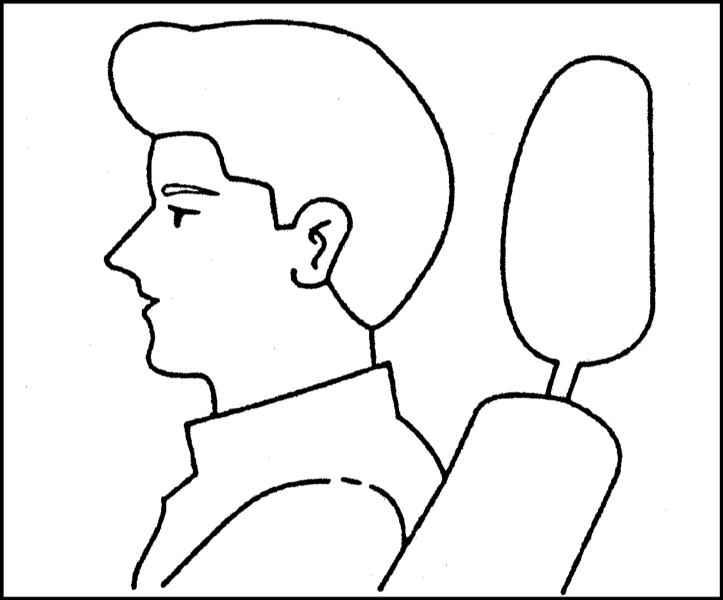

Подголовники

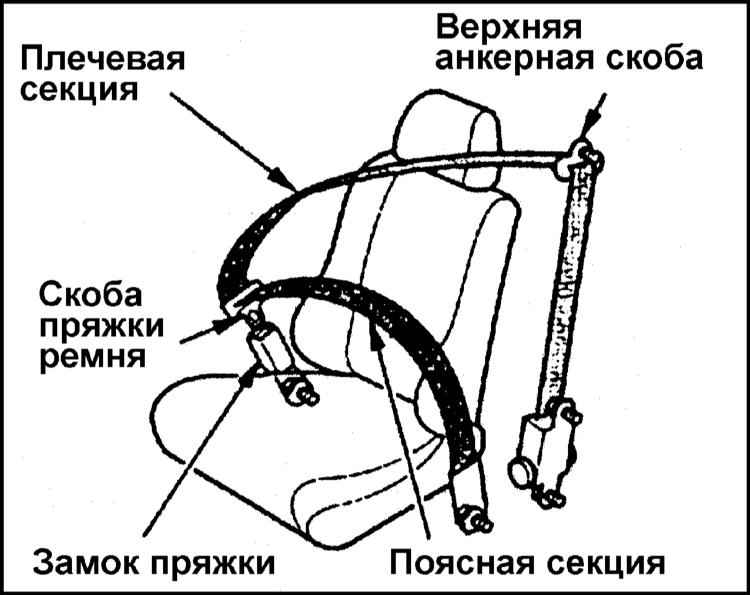

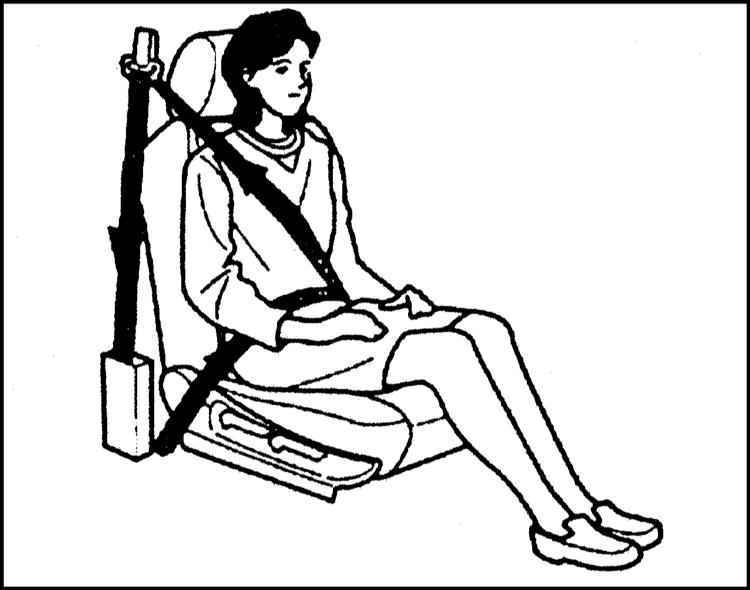

Ремни безопасности Защелкните скобу пряжки ремня в замок, затем потяните за лямку плечевой секции вверх, проверяя надежность фиксации скобы в замке. Удостоверьтесь, что лямка ремня не перекручена, - перекрученный ремень сам по себе опасен.Максимально опустите поясную секцию ремня, разместив ее как можно ниже на бедрах. Потянув за плечевую секцию, выберите слабину и постарайтесь добиться плотного прилегания ремня к телу. В случае необходимости подтяните ремень и добейтесь плотного прилегания его плечевой секции туловищу. Лямка должна проходить через грудную клетку сидящего по диагонали таким образом, чтобы нагрузка при ударе приходилась в основном на наиболее прочную верхнюю часть торса.
Водитель транспортного средства, пристегнувшись своим ремнем безопасности, должен проконтролировать, чтобы все пассажиры также были должным образом пристегнуты. Правильное положение поясной секции ремня обеспечит при аварии наиболее безопасное погашение инерции тела, удерживая его за прочные кости тазобедренного сустава. Если лямка проходит через плечо руки, следует подкорректировать положение верхнего анкерного крепления ремня на стойке автомобиля. Для того чтобы отрегулировать положение верхнего анкера крепления ремня, нажмите на кнопки фиксатора и сдвиньте крепление вверх или вниз по вмонтированной в стойку направляющей, добиваясь правильного положения плечевой секции ремня относительно шеи. Крепление имеет четыре фиксированных положения.
Неправильно функционирующий ремень безопасности не сможет обеспечить надлежащей защиты водителя/пассажира в случае дорожно-транспортного происшествия. Недопустимо неправильное пользование ремнями влечет за собой серьезный риск получения травм, по вреждений и даже летального исхода. При отсутствии уверенности в правильности регулировок, поручите специалистам станции техобслуживания компании Honda как осуществить проверку функционирования ремней безопасности. Дополнительная информация по ремням безопасности на автомобиля представле на в Разделе Оборудование автомобиля, расположение приборов и органов управления. Рулевая колонка

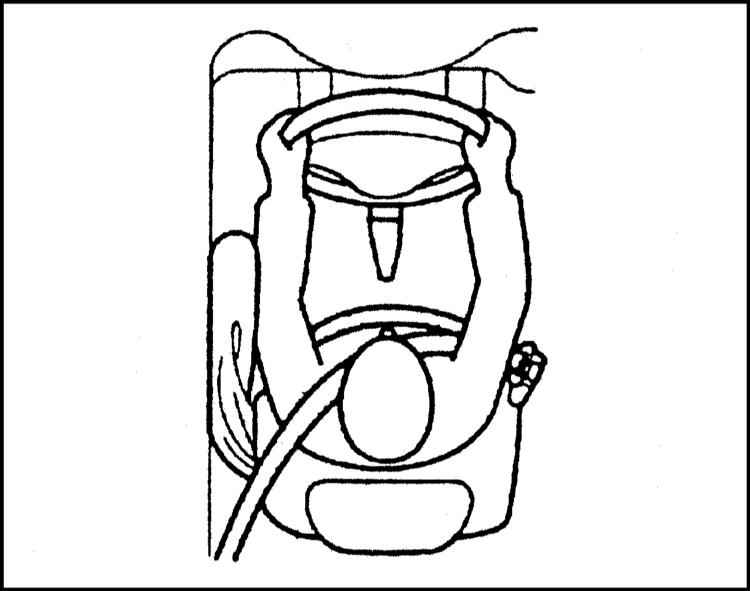

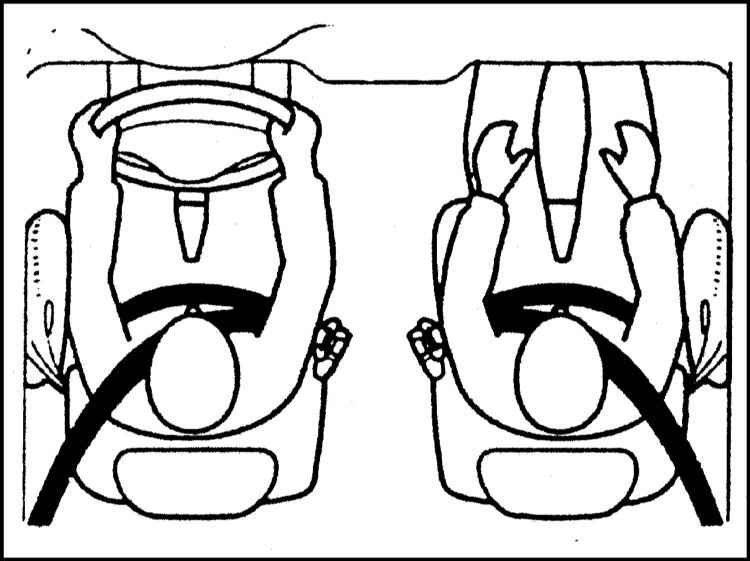

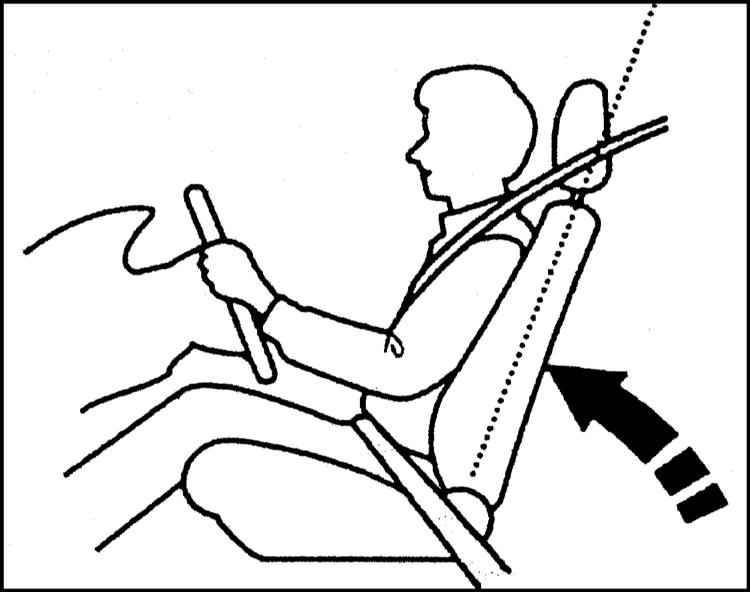

Посадка на сиденье После того, как водитель и все пассажиры заняли свои места в салоне автомобиля, отрегулировали положение своих сидений и надели ремни безопасности, они должны придать правильное положение своему телу, плотно прижавшись спиной к спинке сиденья и твердо поставив ноги на пол салона. Ноги не должны отрываться от пола вплоть до полной остановки автомобиля и выключения двигателя.Нарушение правильности посадки во время движения повышает риск получения травмы в результате дорожно-транспортного происшествия. Так, если пассажиры сидят согнувшись, лежат, поворачиваются в стороны, наклоняются вперед или вбок, забираются на сиденье с ногами, риск получения ими серьезных увечий в результате аварии значительно возрастает. Кроме того, передние пассажиры, занимающие неправильное положение на сиденьях, могут получить серьезные травмы от ломающихся в результате аварийного удара частей внутренней отделки салона, или от срабатывания передней подушки безопасности. Если на оборудованном боковыми подушками безопасности автомобиле голова переднего пассажира во время движения наклонена вбок и находится в зоне действия срабатывания подушки безопасности, чрезвычайно повышается риск получения им при аварии серьезных травм и увечий. Старайтесь соблюдать правильное положение на сиденье в течение вceй поездки, держа спину плотно прижатой к спинке сиденья и поставив ноги на пол. Помните, что вертикальность посадки и грамотное использование ремней безопасности повышают эффективность функционирования всех элементов безопасности, которыми оснащен автомобиль. Рекомендации для беременных женщин Обеспечение безопасности беременной женщины при дорожно-транспортном происшествии является лучшим способом сохранения плода. Поэтому при движении на автомобиле (в качестве водителя или пассажира) беременная женщина должна в обязательном порядке пристегиваться ремнем безопасности, обращая при этом особое внимание на правильность размещения его секций относительно своего тела.

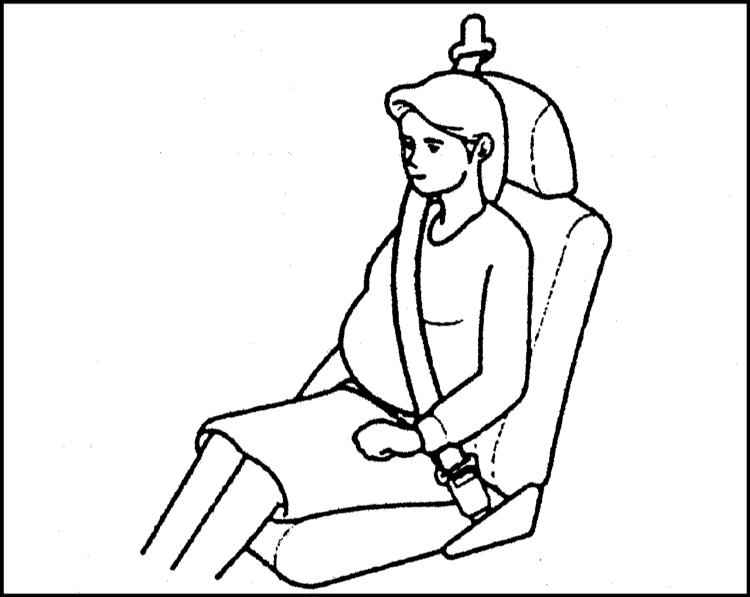

Беременная женщина также должна занимать на сиденье вертикальное положение. При этом переднее сиденье должно быть максимально далеко отодвинуто от панели приборов, что позволит снизить риск получения травм или увечий не только для матери, но и для плода в случае дорожно-транспортного происшествия или срабатывания передней подушки безопасности. При каждом посещении врача, у которого Вы наблюдаетесь во время беременности, проконсультируйтесь, желательно ли для Вас управлять автомобилем. Перевозка детей Для обеспечения безопасности перевозки детей младшего и среднего возраста следует пользоваться специальными детскими сиденьями и средствами фиксации. В случае необходимости проконсультируйтесь у представителей сервис-центра компании Honda.Дополнительные рекомендации Запрещено использовать один и тот же ремень безопасности для пристегивания двух человек одновременно. В этом случае ремень не будет выполнять своих защитных функций и при дорожно-транспортном происшествии пассажиры могут получить тяжелые травмы.Не прикрепляйте к лямкам ремней безопасности никакие накладки и прочие предметы. Установка дополнительных предметов или изменение положения крепления плечевой секции могут снизить эффективность действия ремней безопасности и увеличить вероятность травмирования при аварии. Не располагайте твердых или острых предметов между своим телом и передней подушкой безопасности. Перевозка твердых или острых предметов на коленях, или управление автомобилем с трубкой для курения или другими острыми предметами во рту при аварии может привести к получению тяжелых травм. С целью предотвращения риска несанкционированного срабатывания передних подушек безопасности старайтесь не подносить руки к местам расположения их модулей на панели приборов и ступице рулевого колеса. На оборудованных боковыми подушками безопасности моделях не крепите твердые предметы к внутренним панелям передних дверей или в непосредственной близости от них. При срабатывании боковой подушки безопасности держатели для стаканов или иные предметы, закрепленные на внутренней панели передней двери могут быть сорваны с риском нанесения травмы переднему пассажиру. Дополнительная информация по ремням безопасности Диагонально-поясной ремень безопасности
Для того чтобы отстегнуть ремень, нажмите на красную кнопку с надписью PRESS, которая расположена на корпусе замка пряжки. При сматывании ремня барабаном возвратного устройства следует придерживать его за скобу пряжки. После выхода из автомобиля проверьте, чтобы ремень не попал в проем двери и не оказался зажат при захлопывании последней.
Автоматические аварийные натяжители ремней безопасности

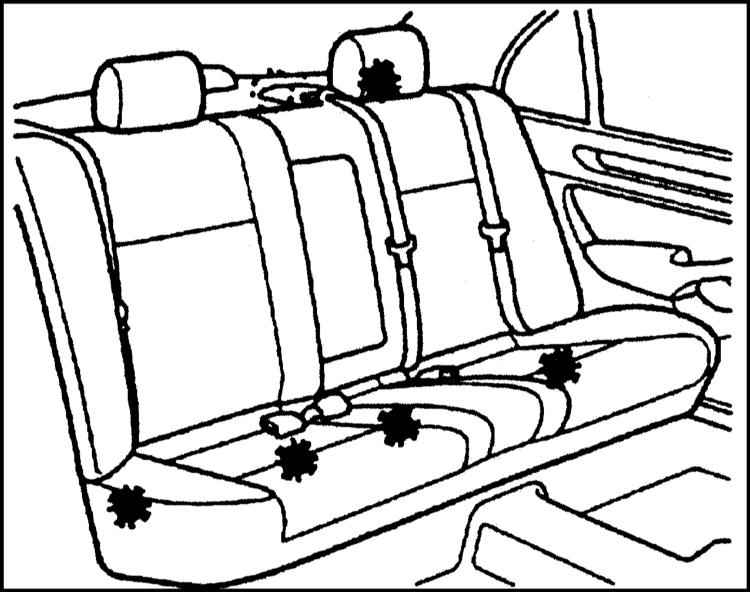

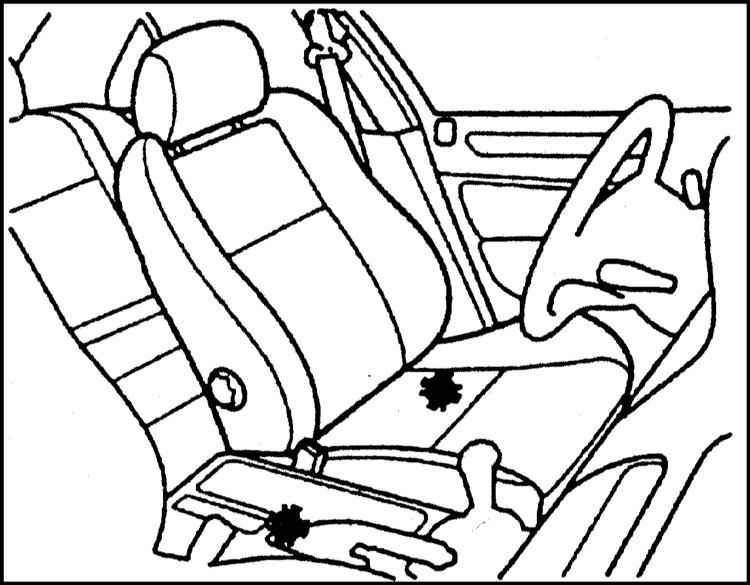

Срабатывание автоматических аварийных натяжителей происходит при направленных перегрузках, возникающих во время сильного лобового столкновения.Одновременно производится выброс передних подушек безопасности. При срабатывании устройства ремень безопасности остается в натянутомположении до тех пор, пока скоба его пряжки не будет вынута из замка последней. Включение контрольной лампы систем дополнительной безопасности (SRS) предупреждает водителя о возможных неполадках в устройствах автоматических аварийных натяжителей ремней в Разделе Оборудование автомобиля, расположение приборов и органов управления. Анкерные узлы крепления ремней безопасности Передние сиденья При замене ремней безопасностиследует убедиться в правильности выбранных мест крепления. Места крепления ремней безопасности показаны на иллюстрациях.

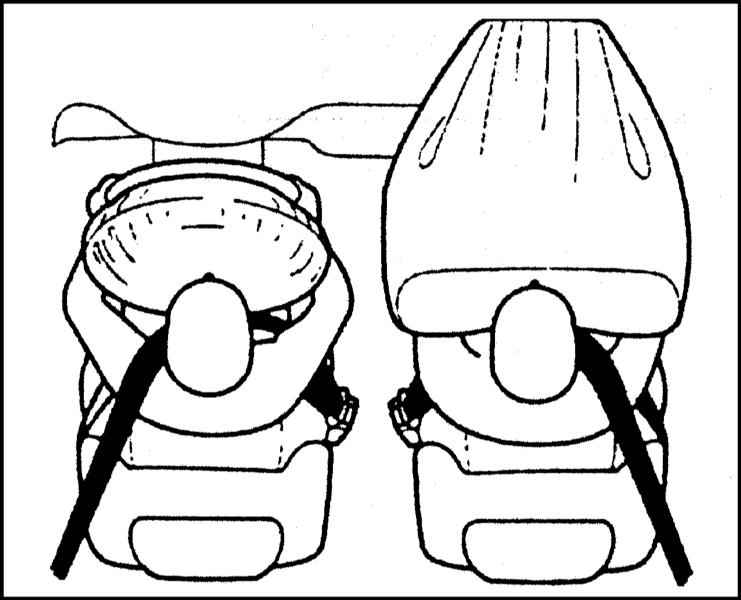

Система дополнительной безопасности (SRS) В число устройств и компонентов,формирующих систему дополнительнойбезопасности (SRS) входят:a) Две передние подушки безопасности. Модуль водительской подушки безопасности помещен в ступицу рулевого колеса. Подушка безопасности переднего пассажира помещена в специальную полость в правой части панели приборов автомобиля. Места расположения обеих подушек помечены предупредительными надписями "SRS AIRBAG"; b) Датчики направленных перегрузок, срабатывающие при сильном лобовом ударе; c) Электронная система самодиагностики, которая при включенном зажигании обеспечивает постоянное тестирование датчиков перегрузок, блока управления, газогенераторов подушек и соединительной электропроводки соответствующих цепей; d) Устройства автоматическогоаварийного натяжения ремней безопасности передних сидений (см.выше); e) Контрольная лампа отказов SRS, вмонтированный в панель приборов (см. Раздел Оборудование автомобиля, расположение приборов и органов управления); f) Запасной автономный источник питания, предназначенный для дублирования основной системы питания в случае выхода ее из строя при столкновении автомобиля. Принцип функционирования передних подушек безопасности Датчики направленных перегрузок реагируют на превышение некоторого предельного значения, которое може твозникнуть при сильном лобовом столкновении. По сигналу датчиков блок управления включает газогенераторы подушек безопасности, вызывая их мгновенное наполнение.
Сразу после срабатывания и выполнения подушками своих функций газ из них выпускается, что позволяет водителю сохранять обзорность и свободно манипулировать всеми органами управления автомобилем. Полная продолжительность процесса от момента подачи сигнала датчиками перегрузок до выпуска газа из подушек занимает доли секунды. Срабатывание подушек происходит настолько быстро, что человеческое ухо просто неспособно воспринять хлопок газогенераторов при заполнении подушек. После дорожно-транспортного происшествия, при котором произошло срабатывание подушек безопасности, объем салона автомобиля выглядит слегка задымленным. На самом деле это взвесьтонкодисперсного порошка, которым обычно пересыпаются оболочки подушек в сложенном состоянии. Люди с заболеванием органов дыхания могут испытывать определенный дискомфорт от содержащихся в воздухе газообразных продуктов, выделяемых газогенераторами подушек. Порядок функционирования контрольной лампы отказов SRS Контрольная лампа SRS вмонтирована в приборный щиток автомобиля и предназначена для предупреждения водителя о выявленных системой самодиагностики отказах в системе дополнительной системы безопасности. На некоторых модификациях автомобиля срабатывание контрольной лампы свидетельствует о возможных неисправностях в блоках боковых подушек безопасности или устройств автоматического аварийного натяжения ремней безопасности.При включении зажигания (ключ зажигания повернут в положение "ON" [II]) контрольная лампа загорается на короткое время, затем сразу гаснет, что подтверждает об исправности функционирования всех узлов системы. При произвольном срабатывани контрольной лампы в любой другой момент владельцу автомобиля следует при первой же возможности обратиться за помощью к специалистам станции техобслуживания компании Honda. К числу таких ситуаций относятся следующие: a) Контрольная лампа не включается при повороте ключа зажигания в положение ON (II); b) Контрольная лампа продолжает гореть после осуществления запуска двигателя; c) Контрольная лампа включилась и горит в постоянном или мигающем режиме во время движения автомобиль При наличии перечисленных выше при знаков неисправности дополнительная система безопасности может отказать при аварии автомобиля.
Дополнительная информация о боковых подушках безопасности На некоторых моделях в качестве дополнительной комплектации могут быть установлены боковые подушки безопасности водителя и переднего пассажира. Модули подушек вмонтированы во внешние торцы спинок передних сидений. Места расположения обеих боковых подушек помечены надписями "SIDEAIRBAG". Контрольная лампа SRS на приборном щитке автомобиля срабатываеттакже при выявлении неисправностей в цепях инициации боковых подушек.

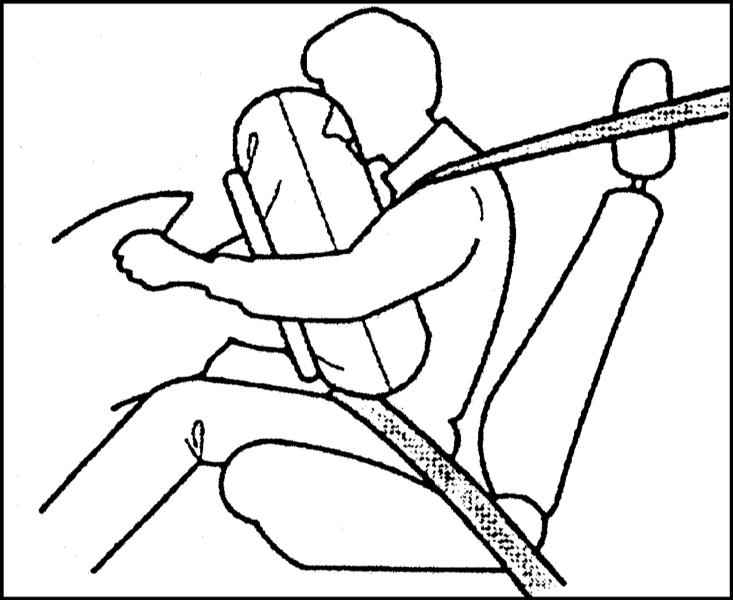

Для обеспечения наибольшей эффективности защиты, которую обеспечивают подушки безопасности, водитель и пассажир, сидящий на переднем сиденье, должны сидеть прямо и быть пристегнуты ремнями безопасности. Техническое обслуживание элементов SRS Подушки безопасности и устройства автоматического аварийного натяжения ремней безопасности, практически не нуждаются в регулярных проверках и техническом обслуживании. Однако владелец оборудованного соответствующим образом транспортного средства должен иметь ввиду следующие моменты:a) После срабатывания подушек безопасности они подлежат обязательной замене вместе с блоком управления системы. Не пытайтесь демонтировать отработавшие подушки самостоятельно. Эти операции должны выполняться только в условиях мастерской автосервиса; b) Если срабатывание контрольной лампы SRS указывает на наличие отказа в системе, следует без промедления обратиться на ближайшую станцию техобслуживания компании Honda, где будут произведены полная диагностика и необходимый восстановительный ремонт системы. В противном случае подушки безопасности могут не сработать при дорожно-транспортном происшествии и не выполнить свою защитную функцию; c) К работам с узлами дополнительной системы безопасности допускается только специально обученный персонал. Запрещено самостоятельно демонтировать с автомобиля подушки безопасности и аваийные натяжители ремней безопасности. В случае отказа SRS или после аварийноо срабатывания подушек безопасности и натяжителей ремней безопасности необходимо обратиться на станции техобслуживания компании Honda для проведения ремонта или замены узлов системы; d) Не вскрывайте модули и не изменяйте электропроводку систем подушек безопасности и устройств автоматического аварийного натяжения ремней безопасности, - такое вмешательство может привести к непроизвольному срабатыванию подушек и натяжителей и явиться причиной травмирования исполнителя пи находящихся поблизости людей; e) Не производите замену передних сидений без получения предварительной консультации на станции техобслуживания компании Honda. Неаккуратное или некорректное выполнение замены или снятия чехлов может привести к отказу срабатывания боковых подушек безопасности в случае дорожно-транспортного происшествия. Опасность отравления монооксидом углерода (СО) В состав отработавших газов двигателя входит в высшей степени токсичный монооксид углерода (СО). При исправной выпускной системе и правильной эксплуатации автомобиля, отработавшие газы двигателя не должны попадать в салон автомобиля. Старайтесь проверятьтехническое состояние системы выпуска отработавших газов и герметичность соединений ее трубопроводов в следующих случаях:a) При очередной замене моторного масла, когда автомобиль установлен на подъемник; b) При заметном на слух изменении характера шума, издаваемого выпускной системой; c) После аварии, в которой могли быть повреждены детали, расположенные под днищем автомобиля.
При движении с открытой дверью задка/крышкой багажного отделения отработавшие газы двигателя могут попасть в салон автомобиля и создать опасную ситуацию. Если возникает ситуация, когда закрыть дверь/крышку не представляется возможным, следует полностью открыть все окна и включить систему вентиляции и кондиционирования воздуха. При нахождении внутри автомобиля с работающим на холостых оборотах двигателем (даже на открытой площадке), произведите следующие включения: a) Включите систему вентиляции салона в режим притока свежего воздуха; b) Включите вентилятор отопителя на максимальную скорость; c) Установите регулятором комфортный уровень температуры воздуха. Размещение табличек с предупреждениями о потенциальной опасности Таблички располагаются в местах, указанных на иллюстрации и предназначены для предупреждения о возможной опасности.Пренебрежение этими предупреждениями чревато серьезными последствиями. Внимательно ознакомьтесь с текстом предупреждений.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
