4.4. Система смазки

На двигателе установлен полнопоточный масляный фильтр с картонным фильтрующим элементом. В системе предусмотрен обходной канал фильтра, по которому масло поступает к трущимся деталям двигателя при засорении и увеличении сопротив ления масляного фильтра. Из фильтра масло направляется в главную масляную магистраль, из которой отходят масляные каналы коренных подшипников.

В шатунах выполнены небольшие отверстия, через которые масло разбрызгивается на внутренние стенки цилиндров для обеспече ния смазки и в поршни для их охлаждения. От главной масляной магистрали отходит вертикальный канал для подвода масла к корпусам распредвалов. Масло поступает в центральные осевые каналы распредвалов через радиальные отверстия в шейках третьего подшипника и распределяется к остальным подшипникам. Вертикальный канал связан с верхними продольными масляными каналами, просверленными с левой и правой стороны в головке цилиндров.

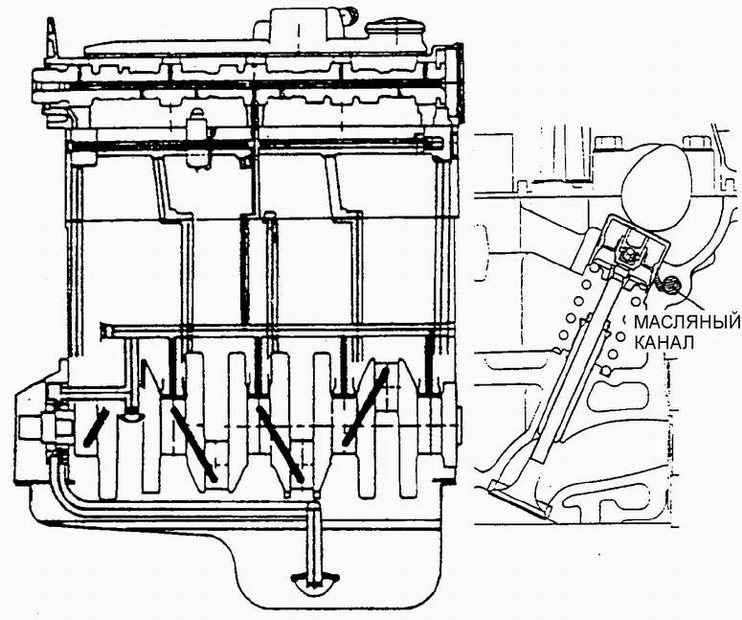

По этим каналам масло поступает к гидрокомпенсаторам зазоров впускных и выпускных клапанов. Кулачки распредвалов смазываются маслом, поступающим из центральных каналов через радиальные сверления в кулачках. Излишнее масло сливается из механизма газораспределения в масляный поддон через вертикальные дренажные отверстия, расположенные около впускных клапанов 1, 2 и 3-го цилиндров, см. рис. Система смазки двигателя.
