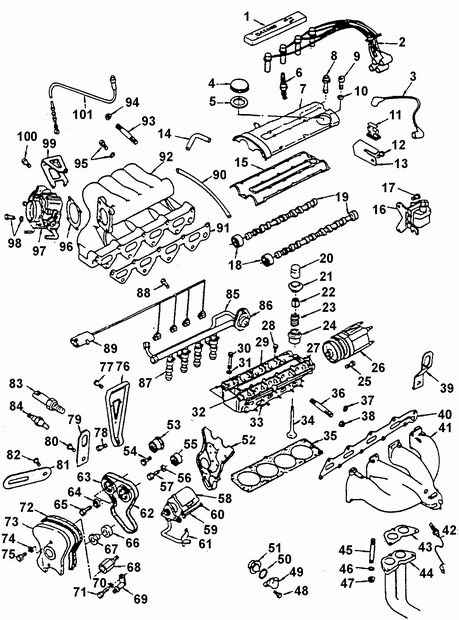

4.2. Общее описаниеВерхняя часть двигателя (1,5 л, Р4 DOHC)
1. КРЫШКА СВЕЧЕЙ
2. ПРОВОДА ВЫСОКОГО НАПРЯЖЕНИЯ
3. ЦЕНТРАЛЬНЫЙ ПРОВОД ВЫСОКОГО НАПРЯЖЕНИЯ
4. КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ
5. УПЛОТНЕНИЕ КРЫШКИ
6. СВЕЧА ЗАЖИГАНИЯ
7. КРЫШКА КЛАПАННОГО МЕХАНИЗМА
8. БОЛТ Мб
9. БОЛТ
10. ШАЙБА
11. ДЕРЖАТЕЛЬ ПУЧКА СВЕЧНЫХ ПРОВОДОВ
12. БОЛТ Мб
13. КРОНШТЕЙН КРЕПЛЕНИЯ СВЕЧНЫХ ПРОВОДОВ
14. САПУННЫЙ ШЛАНГ
15. ПРОКЛАДКА КРЫШКИ
16. КАТУШКА ЗАЖИГАНИЯ
17. ВИНТ
18. ПЕРЕДНЕЕ УПЛОТНЕНИЕ РАСПРЕДВАЛА
19. РАСПРЕДВАЛ
20. ТОЛКАТЕЛЬ КЛАПАНА С ГИДРОКОМПЕНСАТОРОМ
21. ТАРЕЛКА КЛАПАННОЙ ПРУЖИНЫ
22. СУХАРЬ КЛАПАНА
23. КЛАПАННАЯ ПРУЖИНА
24. УПЛОТНЕНИЕ СТЕРЖНЯ КЛАПАНА
25. БОЛТ М8
26. РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ
27. ЗАДНЯЯ КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА
28. ВИНТ М6
29. ПРОМЕЖУТОЧНАЯ КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА
30. БОЛТ ГОЛОВКИ ЦИЛИНДРОВ
31. ШАЙБА
32. ПЕРЕДНЯЯ КРЫШКА ПОДШИПНИ КА РАСПРЕДВАЛА
33. ГОЛОВКА БЛОКА ЦИЛИНДРОВ
34. КЛАПАН
35. ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
36. ШПИЛЬКА ВЫПУСКНОГО ТРУБОПРОВОДА
37. ШАЙБА
38. ГАЙКА
39. ПОДЪЕМНАЯ ПРОУШИНА
40. ПРОКЛАДКА
41. ВЫПУСКНОЙ ТРУБОПРОВОД
42. ДАТЧИК КИСЛОРОДА
43. ПРОКЛАДКА ФЛАНЦА ВЫПУСКНОЙ ТРУБЫ
44. СДВОЕННАЯ ВЫПУСКНАЯ ТРУБА
45. ШПИЛЬКА ВЫПУСКНОЙ ТРУБЫ
46. ШАЙБА
47. ГАЙКА
48. БОЛТ М8
49. КОРПУС ТЕРМОСТАТА
50. УПЛОТНЕНИЕ |
51. ТЕРМОСТАТ
52. ЗАДНЯЯ КРЫШКА ЗУБЧАТОГО РЕМНЯ
53. НАТЯЖИТЕЛЬ РЕМНЯ
54. БОЛТ М8
55. ПРОМЕЖУТОЧНЫЙ РОЛИК
56. ШАЙБА
57. БОЛТ М8
58. НАСОС РУЛЕВОГО ГИДРОУСИЛИТЕ ЛЯ
59. БОЛТ М8
60. ШАЙБА
61. УПЛОТНЕНИЕ ПАТРУБКА НАСОСА
62. ЗУБЧАТЫЙ РЕМЕНЬ
63. ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА
64. ШАЙБА
65. БОЛТ КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
66. КОНУСНАЯ ВТУЛКА КРЕПЛЕНИЯ КРЫШКИ
67. ДИСТАНЦИОННАЯ ВТУЛКА КРЕПЛЕНИЯ КРЫШКИ
68. ШПИЛЬКА КРЫШКИ РЕМНЯ
69. КРОНШТЕЙН
70. ШАЙБА
71. БОЛТ М8
72. УПЛОТНЕНИЕ ПЕРЕДНЕЙ КРЫШКИ РЕМНЯ
73. ПЕРЕДНЯЯ КРЫШКА
74. ШАЙБА
75. ВИНТ М6
76. КРОНШТЕЙН ВПУСКНОГО ТРУБОПРОВОДА
77. ВИНТ М8
78. ВИНТ М10
79. ПОДЪЕМНАЯ ПРОУШИНА
80. БОЛТ М8
81. ПЛАНКА ГЕНЕРАТОРА
82. БОЛТ М8
83. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
84. ДАТЧИК УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ
85. ТОПЛИВНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД
86. РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА
87. ТОПЛИВНАЯ ФОРСУНКА
88. БОЛТ М8
89. ЭЛЕКТРИЧЕСКИЕ ПРОВОДА СИСТЕМЫ ВПРЫСКА ТОПЛИВА
90. ВАКУУМНЫЙ ШЛАНГ
91. ПРОКЛАДКА
92. ВПУСКНОЙ ТРУБОПРОВОД
93. ШПИЛЬКА ВПУСКНОГО ТРУБОПРОВОДА
94. ГАЙКА М8
95. БОЛТ М8 С ШАЙБОЙ
96. ПРОКЛАДКА
97. КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ
98. БОЛТ М8 С ШАЙБОЙ
99. КРОНШТЕЙН КРЕПЛЕНИЯ ОБОЛОЧКИ ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
100. БОЛТ М8
101. ТРОС В ОБОЛОЧКЕ
|

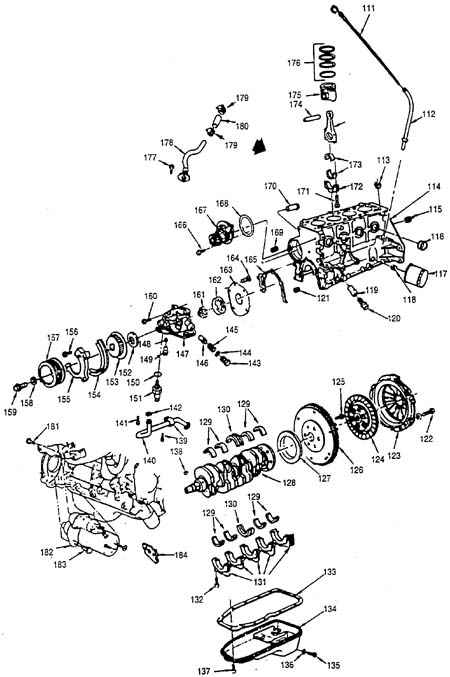

Нижняя часть двигателя (1,5 л, Р4 DOHC)
111. МАСЛЯНЫЙ ЩУП
112. НАПРАВЛЯЮЩАЯ ТРУБКА
113. ВТУЛКА ГОЛОВКИ ЦИЛИНДРОВ
114. БЛОК ЦИЛИНДРОВ
115. ВТУЛКА КАРТЕРА СЦЕПЛЕНИЯ
116. ЗАГЛУШКА
117. МАСЛЯНЫЙ ФИЛЬТР
118. ВТУЛКА МАСЛЯНОГО ФИЛЬТРА
119. ВТУЛКА
120. ПРОБКА
121. ВТУЛКА ПРОБКИ
122. БОЛТ С ШАЙБОЙ
123. КОЖУХ СЦЕПЛЕНИЯ
124. ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ
125. БОЛТ
126. МАХОВИК
127. ЗАДНЕЕ УПЛОТНЕНИЕ КОЛЕНЧАТОГО ВАЛА
128. КОЛЕНЧАТЫЙ ВАЛ
129. ВКЛАДЫШИ КОРЕННЫХ ПОДШИПНИКОВ
130. ВКЛАДЫШ СРЕДНЕГО УПОРНОГО КОРЕННОГО ПОДШИПНИКА
131. КРЫШКИ КОЖИНЫХ ПОДШИПНИКОВ
132. БОЛТ
133. ПРОКЛАДКА МАСЛЯНОГО ПОДДОНА
134. МАСЛЯНЫЙ ПОДДОН
135. СЛИВНАЯ ПРОБКА
136. ПРОКЛАДКА ПРОБКИ
137. БОЛТ
138. ШПОНКА
139. КРОНШТЕЙН И БОЛТ КРЕПЛЕНИЯ ПРИЕМНОГО МАСЛЯНОГО ПАТРУБКА
140. ПРИЕМНЫЙ ПАТРУБОК МАСЛЯНОГО НАСОСА
141. БОЛТ Мб
142. УПЛОТНЕНИЕ ПРИЕМНОГО МАСЛЯНОГО ПАТРУБКА
143. ПРОБКА РЕДУКЦИОННОГО КЛАПАНА (М20х1.5)
144. УПЛОТНЕНИЕ РЕДУКЦИОН НОГО КЛАПАНА
145. ПРУЖИНА РЕДУКЦИОННОГО КЛАПАНА
|
146. ПЛУНЖЕР РЕДУКЦИОННОГО КЛАПАНА
147. МАСЛЯНЫЙ НАСОС
148. ШАРИК
149. ПЕРЕПУСКНОЙ КЛАПАН НАСОСА
150. УПЛОТНЕНИЕ
151. ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАТОРА ПАДЕНИЯ ДАВЛЕНИЯ МАСЛА
152. ПЕРЕДНЕЕ УПЛОТНЕНИЕ КОЛЕНЧАТОГО ВАЛА
153. ЗУБЧАТОЕ КОЛЕСО КОЛЕНЧАТОГО ВАЛА
154. УПЛОТНЕНИЕ КРЫШКИ
155. КРЫШКА
156. БОЛТ
157. ШКИВ
158. ШАЙБА
159. БОЛТ ШКИВА
160. БОЛТ Мб
161. ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА
162. ЗУБЧАТОЕ КОЛЕСО МАСЛЯНОГО НАСОСА
163. КРЫШКА МАСЛЯНОГО НАСОСА
164. ВИНТ С ПОТАЙНОЙ ГОЛОВКОЙ
165. ПРОКЛАДКА МАСЛЯНОГО НАСОСА
166. БОЛТ ВОДЯНОГО НАС ОСА
167. ВОДЯНОЙ НАСОС
168. УПЛОТНЕНИЕ ВОДЯНОГО НАСОСА
169. ПРОБКА
170. ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
171. ШАТУННЫЙ БОЛТ
172. КРЫШКА ГОЛОВКИ ШАТУНА
173. КОМПЛЕКТ ШАТУННЫХ ВКЛАДЫШЕЙ
174. ПОРШНЕВОЙ ПАЛЕЦ
175. ПОРШЕНЬ
176. КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ
177. БОЛТ С ШАЙБОЙ
178. ТРУБКА ВЕНТИЛЯЦИИ КАРТЕРА
179. ХОМУТ
180. ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА
181. БОЛТ М8
182. СТАРТЕР
183. БОЛТ М8
184. КРОНШТЕЙН СТАРТЕРА
|
Газораспределительный механизм двигателя

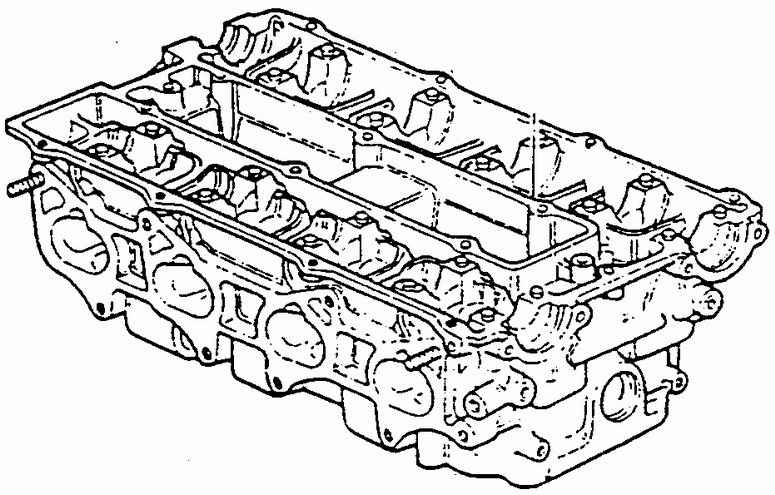

Головка блока цилиндров

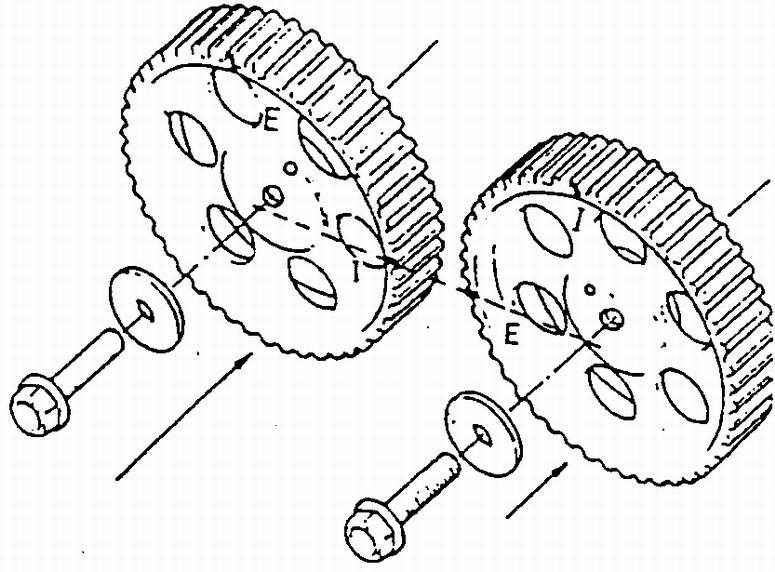

Расположение меток I и Е при монтаже зубчатых колес

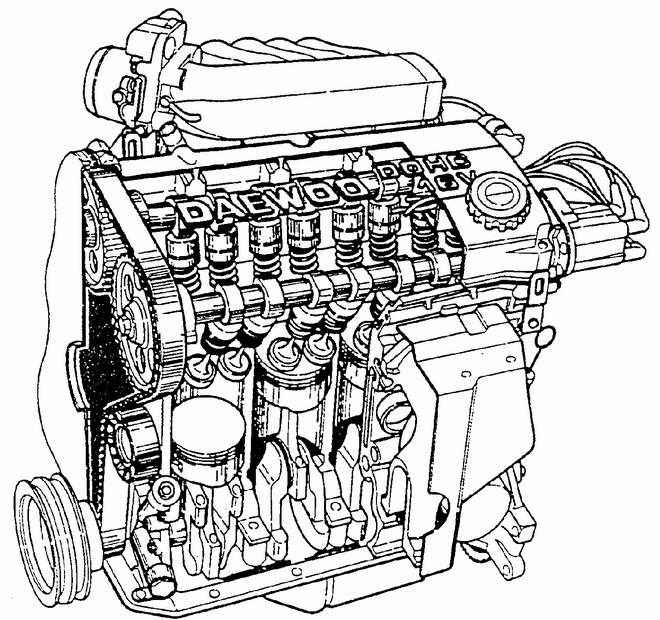

Рядный 4-цилиндровый, 4-тактный бензиновый двигатель водяного охлаждения оснащен
двумя распределительными валами, которые расположены в головке цилиндров. 16
клапанов (по 4 на каждый цилиндр) установлены V-образно. Привод распредвалов
осуществляет ся от коленчатого вала зубчатым ремнем. Один из двух распредвалов
управляет группой впускных клапанов, а другой вал – выпускными клапанами. В
приводе клапанов имеются гидравлические компенсаторы тепловых зазоров.
Блок цилиндров отлит из алюминиевого сплава и объединяет четыре расположенных
в ряд цилиндра. В расточках блока цилиндров установлены чугунные гильзы.
Литая головка блока цилиндров из алюминиевого сплава выполнена по поперечной
схеме продувки цилиндров. Компенсаторы зазоров установлены в приводе каждого
клапана.
Кованый стальной коленчатый вал опирается на пять коренных подшипников с вставны
ми вкладышами. Шатунные шейки расположены в одной плоскости через 180 градусов.
Чугунный распределительный вал установлен на пяти подшипниках в алюминиевом
корпусе, который расположен сверху головки цилиндров. Вращение распределительному
валу передается от коленчатого вала двигателя посредством зубчатого ремня и
колеса, установленного на переднем конце распредвала.
Зубчатые колеса, установленные на обоих распределительных валах имеют одинако
вую форму и маркированы буквами I и Е (соответственно для вала, управляющего
впускными, и для вала, управляющего выпускными клапанами).
Предупреждение
 Новые распределительные
валы, устанавливаемые на впускные и выпускные клапаны, взаимозаменяемы. Однако
валы, бывшие в эксплуатации, не взаимозаменяемы.
Поршни изготовлены из алюминиевого сплава. На поршнях установлено по два компрессионных
и по одному маслосъемному кольцу. Для уменьшения давления поршня на стенку цилиндра
во время рабочего хода оси поршневых пальцев имеют поперечное смещение 0,35–1,65
мм относительно оси поршня.
В сопряжении поршневого пальца с поршнем используется подвижная посадка, а
с верхней головкой шатуна – плотная посадка.
Движение клапанам передается непосредственно от кулачков распределительного
вала. Гидрокомпенсаторы, установленные в толкателях клапанов, способствуют снижению
шума двигателя. Конструкция привода клапанов удовлетворяет условиям напряженной
работы при высокой частоте вращения двигателя и позволяет уменьшить трудоемкость
технического обслуживания газораспределительного механизма.
|
