| 1. Перед монтажом зубчатого ремня необходимо
проверить правильность взаимного углового положения распределительных
валов и коленчатого вала двигателя.
|

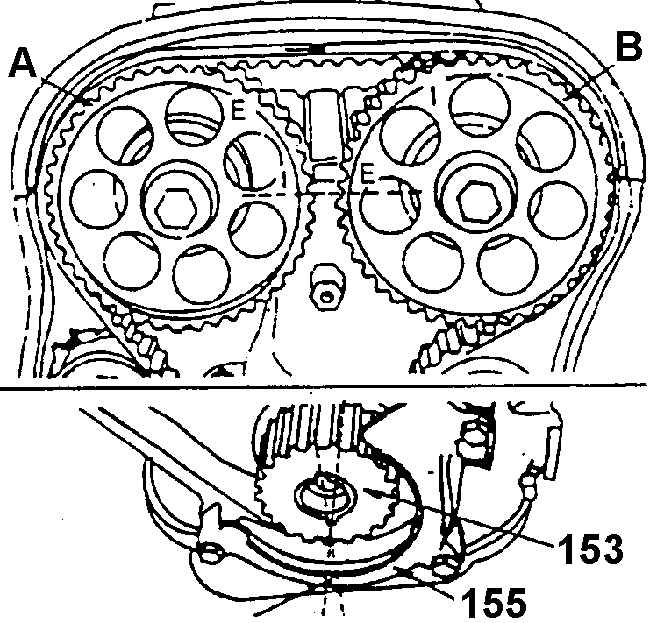

| 1а. Метка I на венце зубчатого колеса А впускного
распредвала должна располагаться напротив метки Е зубчатого колеса
В выпускного распредвала (см. рис.
Расположение меток при правильной
установке распредвалов и коленчатого вала). |
|
1б.
Метка на зубчатом колесе 153 коленчатого вала должна находиться
напротив указателя на крышке 155.
|
|
1в.
Зубчатой ремень должен быть установлен с сохранением направления
движения.
|

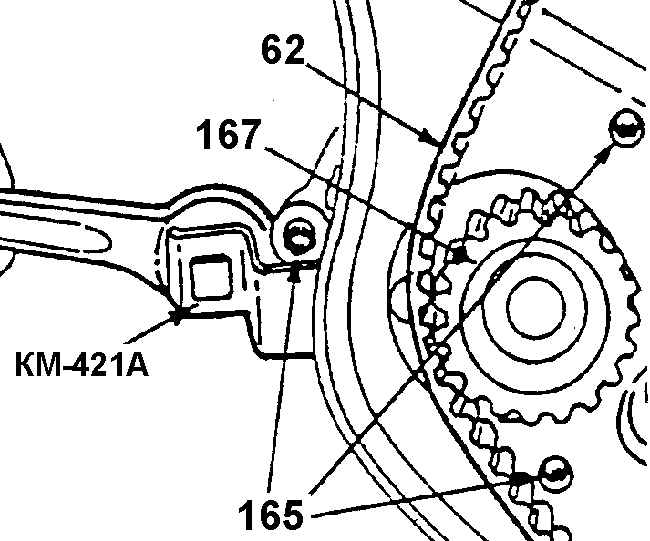

| 1г. С помощью приспособления КМ-421А отвести
водяной насос 167 с тем, чтобы максимально ослабить натяжитель зубчатого
ремня, навинтить и слегка затянуть болт крепления водяного насоса.
Провернуть по часовой стрелке на 2 оборота зубчатое колесо коленчатого
вала и проверить совпадение меток (см. рис.
Расположение меток при правильной
установке распредвалов и коленчатого вала). |
| 1д. Повернуть водяной насос 167 против часовой
стрелки так, чтобы метки А и В на рычаге и кронштейне натяжителя встали
друг напротив друга. Затянуть болты 166 и еще раз проверить совпадение
меток А и В. Если метки сместились, повторить описанную операцию.
|
| 2. Затянуть болт крепления водяного насоса
моментом 8 Нм.
|
| 3. Насос 58 рулевого гидроусилителя
на заднюю крышку 52 зубчатого ремня и ввинтить два болта 59.
|
| 4. Затянуть болты крепления насоса рулевого
усилителя моментом 20 Hм.
|
| 5. Шкив 157 коленчатого вала.
|
| 6. Переднюю крышку 73 зубчатого ремня.
|
| 7. Затянуть болты крепления передней крышки
ремня моментом 8 Нм.
|
| 8. Шкив насоса рулевого усилителя (см. рис.
Демонтаж шкива насоса рулевого усилителя).
Затянуть болты крепления шкива насоса рулевого усилителя моментом
20 Нм. |
| 9. Отрегулировать натяжение ремней генератора
и компрессора кондиционера.
|
Пометить
направление движения зубчатого ремня.
