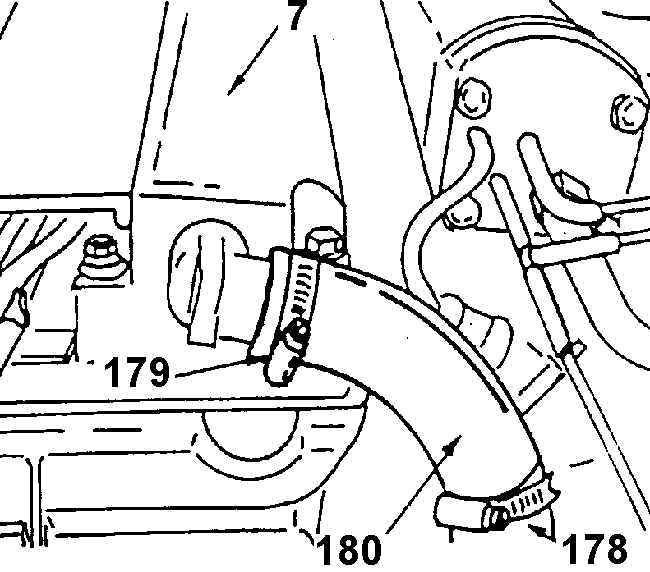

4.12. Крышка клапанного механизма и прокладкаШланг вентиляции картера

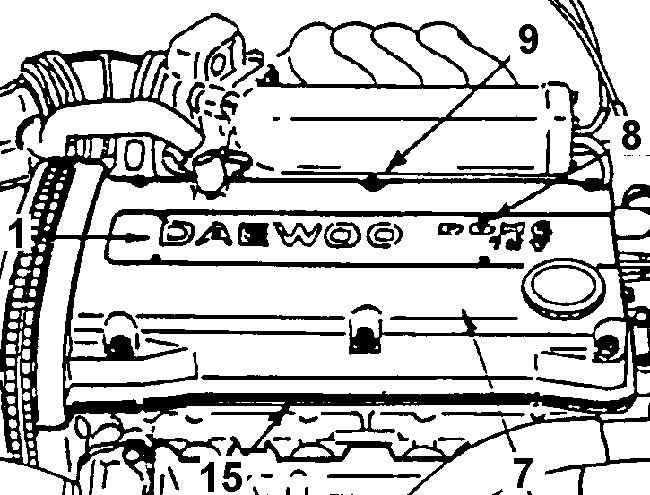

Крышка клапанного механизма и прокладка
Монтаж прокладки крышки клапанного механизма и уплотнительных колец
Монтаж крышки клапанного механизма
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вентиляционные шланги С и В от патрубков
на крышке клапанного механизма, корпусе дроссельной заслонки и трубопроводе
воздухочистителя (см. рис. Патрубок воздухоочистителя
и электрические разъемы). |
| 2. Хомут 179, шланг 180 вентиляции картера
от крышки 7.
|
| 3. Отвинтить четыре болта 8 и снять крышку
1 свечей зажигания с крышки клапанного механизма.
|
| 4. Наконечники свечей зажигания, затем, отвинтив
болты 9, крышку 7 и прокладку 15. Уплотняемые поверхности крышки клапанного
механизма и головки цилиндров.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверить правильность установки уплотнительных
колец А в отверстиях для свечей зажигания.
|
2. Прокладку на крышку клапанного механизма.
Предупреждение
 Проверить
правильность монтажа в канавке полукруглой резиновой прокладки уплотнения
корпуса распределителя зажигания.
|
| 3. Крышку 7 с прокладкой 15 на
головку цилиндров, ввинтить болты 9. Затянуть болты крышки клапанного
механиз ма моментом 8 Нм.
|
| 4. Наконечники и провода высокого напряжения
на свечи зажигания (соблюдая порядок работы цилиндров).
|
| 5. Крышку 1 свечей зажигания, ввинтить болты
8.
|
| 6. Шланг 180 вентиляции картера к крышке 7,
затянуть хомут 179.
|
| 7. Вентиляционные шланги С и В к патрубкам на
крышке клапанного механизма, корпусе дроссельной заслонки и трубопроводе
воздухочистителя (см. рис. Патрубок воздухоочистителя
и электрические разъемы). |
|
|
