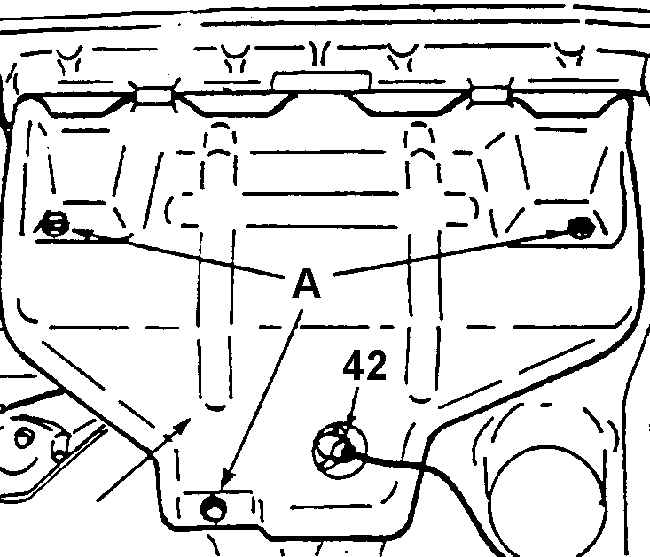

4.11. Выпускной коллектор и прокладкаДемонтаж теплозащитного кожуха

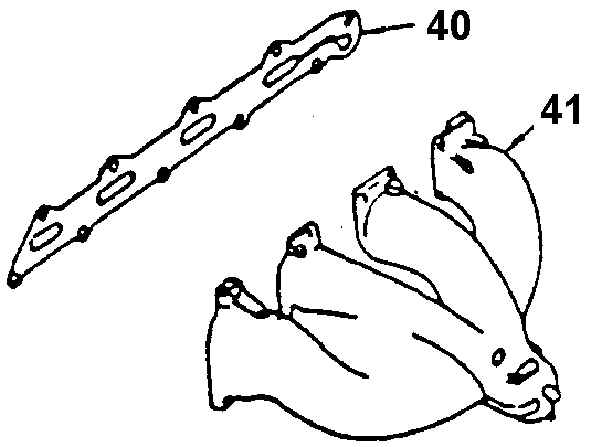

Демонтаж выпускного коллектора с прокладкой
Последовательность затяжки гаек выпускного коллектора
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отрицательный провод аккумуляторной батареи.
|
| 2. Провод датчика 42 концентрации кислорода.
|
| 3. Теплозащитный кожух В, отвинтив три болта
А.
|
|
4.
Масляный щуп 111.
|
| 5. Поднять автомобиль и демонтировать сдвоенную
выпускную трубу 44 с прокладкой 43.
|
| 6. Выпускной коллектор 41 и прокладку 40, отвинтив
9 гаек 38. Сопрягаемые плоскости головки цилиндров и выпускного коллектора.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выпускной коллектор 41 с новой прокладкой
40.
|
| 2. Навинтить восемь гаек 38 с шайбами 37. Затянуть
гайки крепления выпускного коллектора моментом 22 Нм в последовательности,
показанной на рис. Последовательность затяжки гаек выпускного коллектора. |
| 3. Поднять автомобиль и установить
сдвоенную выпускную трубу 44 с прокладкой 43 с помощью трех гаек 47.
Затянуть гайки крепления сдвоенной выпускной трубы моментом 25 Нм.
|
| 4. Масляный щуп 111.
|
| 5. Теплозащитный кожух В выпускного коллектора
41, завинтив три болта А.
|
|
|
