4.13. Шкив коленчатого валаДемонтаж шкива насоса рулевого усилителя
Демонтаж шкива коленчатого вала
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отрицательный провод аккумуляторной батареи.
|
| 2. Ослабить натяжение и снять ремень компрессора
кондиционера.
|
| 3. Ослабить крепление генератора и освободить
приводной ремень.
|

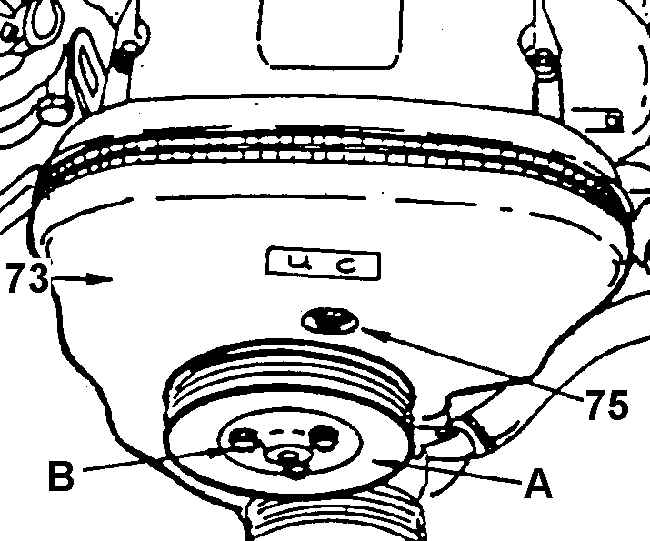

| 4. Удерживая ключом 9 мм шкив от вращения, вывинтить
болты В и снять шкив А.
|
| 5. Переднюю крышку 73 зубчатого ремня, вывернув
2 болта 75.
|

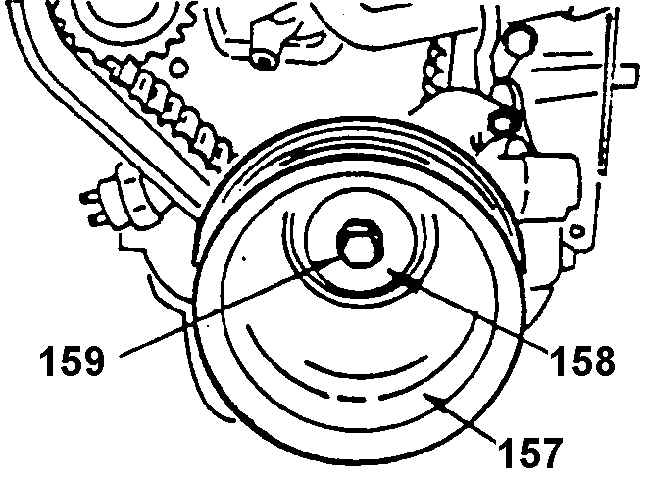

| 6. Удерживая ключом 24 мм распределительный
вал от вращения, отвинтить болт 159, снять шайбу 158 и шкив 157. |
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Удерживая ключом 24 мм распределительный
вал от вращения, завернуть болт 159, предварительно установив шайбу
158 и шкив 157.
|
| 2. Затянуть болт шкива коленчатого вала моментом
155 Нм. |
| 3. Переднюю крышку 73 зубчатого
ремня, ввернув 2 болта 75.
|
| 4. Шкив насоса рулевого усилителя. Удерживая
ключом 9 мм шкив от вращения, ввинтить три болта В.
|
| 5. Установить ремни на шкив генератора и шкив
компрессора.
|
| 6. Отрицательный провод аккумуляторной батареи.
|
|
|
