6.2.4. Электромагнитный запорный клапан - общие сведения, снятие и установка
|
Постарайтесь не допустить попадания грязи
внутрь ТНВД!
|
Общая информация
|

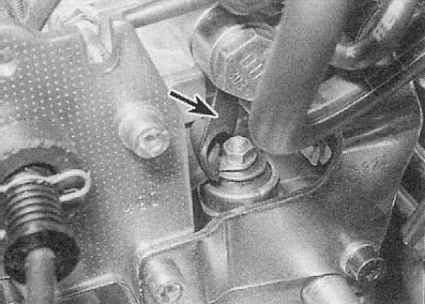

Защитный колпачок контактного разъема электромагнитного
запорного клапана (ТНВД Bosch)
|

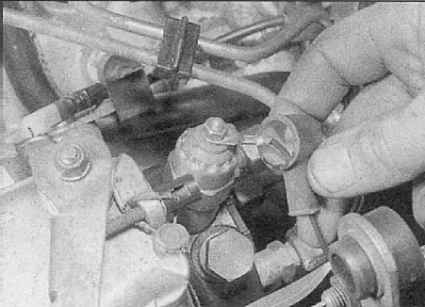

Снятие защитного колпачка контактного разъема электромагнитного
запорного клапана (ТНВД Lucas)
|
|
Клапан расположен торце ТНВД. Клапан служит для отсекания подачи топлива при выключении
зажигания. При размыкании клапана или обрыве провода его питания запуск
двигателя становится невозможным, так как топливо просто не поступит
в форсунки. К тому же результату приводит заклинивание плунжера клапана
в положении “заперто”. Если клапан заклинит в положении “открыто”, останова
двигателя после выключения зажигания не произойдет.
|
При отказе запорного клапана временный запуск двигателя может быть произведен
путем снятия клапана (см. ниже), извлечения из него плунжера с пружиной и
установки на место без внутренних компонентов. Провод следует обмотать таким
образом, чтобы он не соприкасался с массой. Для того, чтобы заглушить двигатель
после такого запуска придется воспользоваться рычагом ручного останова на
ТНВД (см.
Система питания - дизельные модели), либо выключить зажигание
на передаче.
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
2. На моделях, оборудованных ТНВД системы Bosch, с целью обеспечения доступа
к клапану необходимо отболтить от стенки насоса опорный кронштейн приводного
троса оборотов быстрого холостого хода. Описание процедуры высвобождения
троса из кронштейна приведено в разделе
Снятие, установка
и регулировка термочувствительного датчика оборотов быстрого холостого хода.
3. При соответствующей комплектации снимите резиновый защитный колпачок, затем
отдайте крепежную гайку клеммного соединения с верхнего торца запорного клапана.
4. Тщательно протрите клепан снаружи, затем выверните его из своего гнезда в
сборке насоса. Снимите уплотнительную шайбу/кольцо. Если плунжер с пружиной остались
в сборке насоса, извлеките их оттуда. Для вымывания мусора из гнезда посадки
клапана воспользуйтесь резиновой грушей насоса ручного заполнения системы питания.
|
|
Установка
Установка производится в обратном порядке. Не забудьте заменить уплотнительную
шайбу/кольцо клапана. Проследите за соблюдением требуемого усилия затягивания.
Если производилось отсоединение приводного троса быстрого холостого хода,
выполните его регулировку (см.
Снятие, установка
и регулировка термочувствительного датчика оборотов быстрого холостого
хода).
|
