6.2.19. Снятие и установка воздухоочистителя и сопутствующих компонентов
Снятие
Воздухоочиститель (модели без турбонаддува)
|
|
|
1. Отпустите хомуты крепления воздухоочистителя
к воздушному рукаву впускного трубопровода. Где требуется, выверните
болт крепления рукава. Отсоедините рукав и снимите его с двигателя.
На двигателях D9В снимите с уплотнительную прокладку с кожуха
воздухораспределителя.
2. Выверните болт крепления впускного воздуховода к поперечной балке, затем высвободите
рукав из фиксаторов на стенке воздухоочистителя и снимите его с автомобиля.
3. Отдайте крепежные болты и снимите сборку воздухоочистителя с опорным кронштейном
с автомобиля.
|
|
Воздухоочиститель (модели с турбонаддувом)
|
|
|
1. Отпустите хомуты крепления воздухоочистителя
к воздушному рукаву впускного трубопровода. отдайте болт крепления
рукава. Извлеките сборку воздушного рукава из двигательного отсека.
Снимите уплотнительной прокладки, установленные с обеих сторон
рукава.
2. Выверните болт крепления впускного воздуховода к поперечной балке, затем высвободите
рукав из фиксаторов на стенке воздухоочистителя и снимите его с автомобиля.
3. Выверните крепежные болты и извлеките воздухоочиститель из двигательного отсека.
|
|
Кожух воздухораспределителя (модели без турбонаддува с двигателем
D9В)
|
|
|
1. Отсоедините воздушный шланг и шланг
вентиляции картера от передней части кожуха воздухораспределителя.
|
|

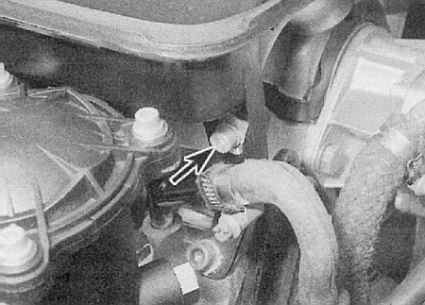

2. Выверните два болта крепления кожуха
к передним монтажным скобам.
Снимите дистанционные шайбы.
|
|
|

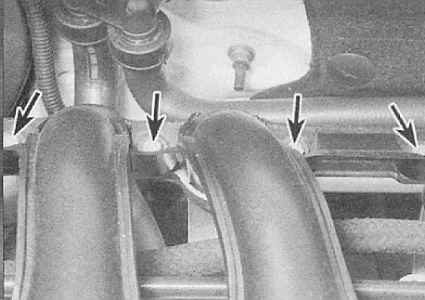

3. Выверните четыре болта крепления кожуха воздухораспределителя
к впускному трубопроводу.
Снимите шайбы.
|
|
|
4. Снимите кожух воздухораспределителя с впускного
трубопровода. снимите уплотнительную прокладку(и).
|
|
Установка
Установка производится в обратном порядке. Не забывайте проверять состояние
и, в случае необходимости, производить замену уплотнительных прокладок.
|
