6.2.14. Снятие и установка впускного трубопровода и выпускного коллектора
|
На моделях, оборудованных турбокомпрессором,
сборки впускного трубопровода и выпускного коллектора устанавливаются
на одну уплотнительную прокладку, ввиду чего их демонтаж разумнее производить
в паре с целью одновременной замены прокладки.
|
Впускной трубопровод
|
|
При сборке не забывайте производить замену
уплотнительной прокладки(ок).
|
Снятие
|
|
|
1. Отсоедините отрицательный провод
от батареи.
2. На моделях с двигателем D9B без турбонаддува снимите кожух воздухораспределителя.
В случае необходимости снимите также впускной воздуховод и отсоедините вентиляционную
трубку от заливной горловины двигательного масла (см. соответствующие разделы
настоящей Главы).
3. Отсоедините трос газа от ТНВД (см.
Снятие,
установка и регулировка троса газа). Высвободите трос
из промежуточных фиксаторов и сдвиньте его в сторону, где он не
будет мешать снятию трубопровода/коллектора.
4. На моделях, оборудованных системой рециркуляции отработавших газов (EGR),
отсоедините вентиляционные шланги от клапанов потока и рециркуляции. Отпустите
гайки и болты крепления каждого из клапанов к трубопроводу и коллектору снимите
клапанную сборку с двигателя. Снимите уплотнительные прокладки.
5. На моделях с турбонаддувом отпустите крепежные хомуты и отсоедините воздушные
шланги от воздуховода, соединяющего турбокомпрессор с патрубком воздухоочистителя.
Высвободите воздушный патрубок из впускного трубопровода и извлеките его из двигательного
отсека. Закупорьте ветошью шланг турбокомпрессора, либо отверстие собственно
в сборке последнего, если шланг полностью снят. Отпустите крепежный хомут и отсоедините
воздушный шланг встроенного охладителя (Intercoоler) от сборки турбокомпрессора.
|
|
6. При помощи подходящего пруткового
ключа выверните болты крепления впускного трубопровода; ослабьте,
но не выворачивайте (трубопровод расчленяется), центральный шестигранный
болт.

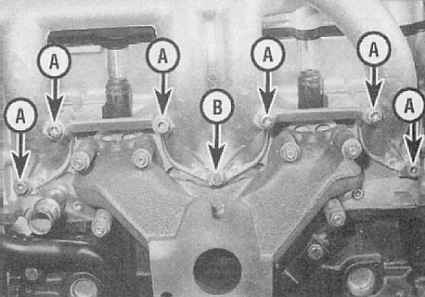

Болты крепления трубопровода (с головкой под прутковый ключ
(А) и центральный шестигранный болт (В), используемый на моделях
с турбонаддувом, - его следует лишь ослабить); двигатель для наглядности
снят с автомобиля
|
|
|

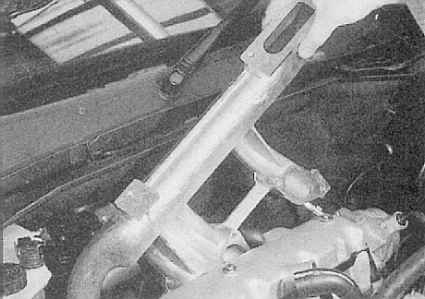

7. Снимите трубопровод с головки цилиндров.
|
|
|
Установка
Установка производится в обратном порядке. Обратите внимание на следующие
моменты:
a) Не забудьте заменить уплотнительную прокладку(и);
b) Весь крепеж затягивайте с требуемым усилием;
c) После подсоединения троса газа, произведите его регулировку
(см.
Снятие, установка и регулировка троса газа);
d) Проследите за правильностью подсоединения и надежностью крепления всех шлангов
и трубок.
Выпускной коллектор
|
|
При сборке не забывайте производить замену
уплотнительной прокладки(ок).
|
Снятие
|
|
|
1. С целью обеспечения доступа (особенно
на моделях с турбонаддувом) снимите впускной трубопровод (см.
предыдущий подраздел).
2. Если впускной трубопровод не будет сниматься, выполните процедуры, описанные
в подразделе "Впускной трубопровод - Снятие", пп. 1—4. На моделях,
оборудованных системой EGR, выполните также процедуру, описанную в подразделе "Впускной
трубопровод - Снятие", п.5.
3. На моделях без турбонаддува отсоедините от выпускного коллектора приемную
трубу системы выпуска отработавших газов (см.
Системы снижения токсичности
и выпуска отработавших газов).
4. На моделях, оборудованных турбокомпрессором, снимите сборку последнего (см.
Снятие
и установка турбокомпрессора).
5. На некоторых моделях с целью расчистки рабочего пространства придется отболтить
от коллектора резонаторную камеру.
|
|

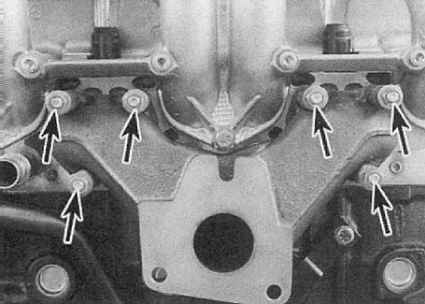

6. Отдайте шесть гаек крепления выпускного
коллектора и снимите со шпилек дистанционные втулки.
|
|
|

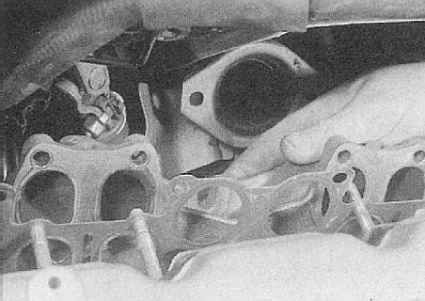

7. Снимите сборку коллектора с головки цилиндров;
также снимите уплотнительную прокладку(и).
|
|
|
8. Иногда крепежные шпильки выворачиваются вместе
с гайками. В таких случаях их следует ввернуть обратно в головку
сразу после снятия коллектора (законтрите на конце шпильки две
гайки и используйте их в качестве головки болта).
|
|
Установка
Установка производится в обратном порядке. Обратите внимание на следующие
моменты:
a) Не забудьте заменить уплотнительную прокладку(и). Если прокладка не предусмотрена,
нанесите на сопрягаемая поверхность коллектора слой свежего герметика;
b) Описание процедуры на место сборки турбокомпрессора (при
соответствующей комплектации) приведено в разделе
Снятие
и установка турбокомпрессора;
c) Описание процедуры подсоединения к коллектору приемной трубы системы выпуска
отработавших газов приведено в разделе
Системы снижения
токсичности и выпуска отработавших газов;
d) Весь крепеж следует затягивать с требуемым усилием;
e) После подсоединения троса газа произведите его регулировку (см.
Снятие,
установка и регулировка троса газа);
f) Проследите за правильностью подсоединения и надежностью крепления всех шлангов.
|
