4.1.5. Снятие и установка крышек газораспределительного ремня
Снятие
Модели 1.6 и 1.8 л
Верхняя крышка
|
|
|

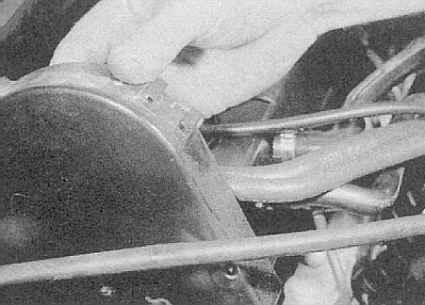

1. Отпустите фиксаторы в верхней части крышки и
высвободите из них топливные шланги.
2. Выверните два крепежных болта в основании крышки и извлеките
последнюю из двигательного отсека.
|
|
Центральная крышка
|
|
|

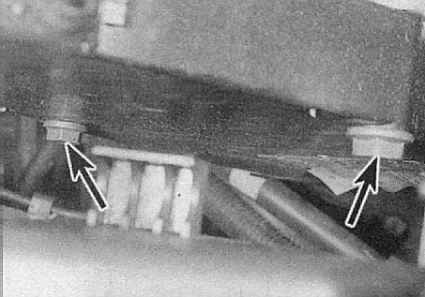

1. Выверните два крепежных болта, расположенных
непосредственно под кронштейном опоры.
2. Сдвиньте крышку вверх, для снятия с расположенных в основании
направляющих штифтов.
3. Извлеките крышку из двигательного отсека.
|
|
Нижняя крышка
|
|
|
1. Снимите шкив коленчатого вала (см.
Снятие
и установка шкива коленчатого вала).
2. Снимите центральную крышку (см. выше).

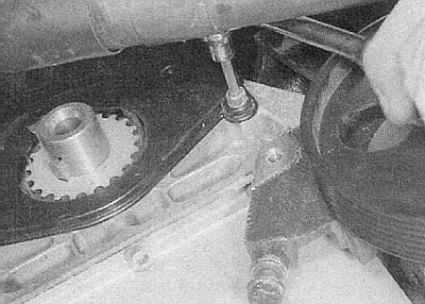

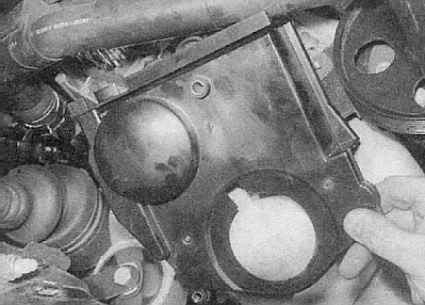

3. Выверните два крепежных болта и снимите нижнюю крышку с двигателя.
Обратите внимание, что на некоторых моделях придется предварительно

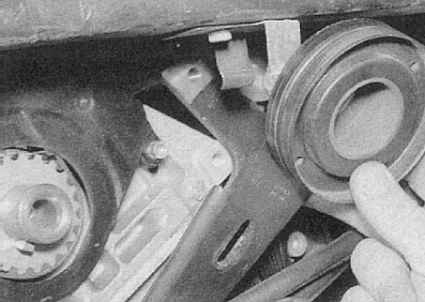

отболтить и снять сборку натяжителя вспомогательного приводного
ремня.
|
|
Модели 2.0 л
Верхняя крышка
|
|
|
1. Отпустите фиксаторы в верхней части
крышки и высвободите из них топливные шланги.
|
|
2. Выверните два крепежных болта.
|
|
|
3. Извлеките крышку из двигательного отсека, потянув
ее вверх.
|
|
|
Нижняя крышка
|
|
|
1. Снимите шкив коленчатого вала (см.
Снятие и установка шкива коленчатого
вала).
|
|
2. Выверните три крепежных болта и снимите нижнюю
крышку газораспределительного ремня с двигателя.
|
|
|
3. Обратите внимание, что на некоторых
моделях придется предварительно отболтить и снять сборку натяжителя
вспомогательного приводного ремня.
|
|
|
Установка
Установка производится в порядке, обратном порядку демонтажа. Проследите за правильностью
размещения крышек и надежностью затягивания крепежа (см.
Спецификации).
|
