4.1.3. Снятие и установка крышки головки цилиндров

1. Отсоедините отрицательный провод от батареи.

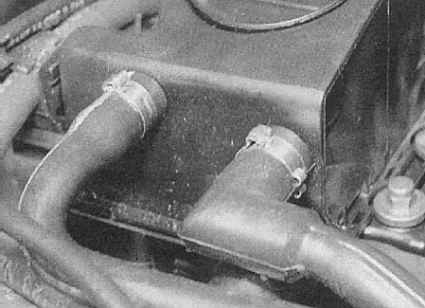

2. Отпустите крепежные хомуты и отсоедините от правого переднего края крышки головки цилиндров вентиляционные шланги. Установленные на заводе-изготовителе фирменные хомуты скручиваемого типа следует обрезать и при сборке заменить более практичными винтовыми или червячными.

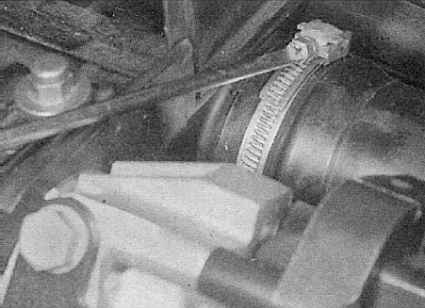

3. Отпустите хомут и отсоедините от передней стенки крышки головки цилиндров соединяющий воздухоочиститель с корпусом дросселя рукав воздухозаборника. Также отсоедините воздухозаборник, подведенный к левому краю крышки.

4. Отпустите два фиксатора, затем выверните два расположенных спереди крепежных винта и снимите с крышки головки цилиндров крышку воздухоочистителя. Извлеките фильтрующий элемент и отложите его в сторону вместе с крышкой воздухоочистителя.

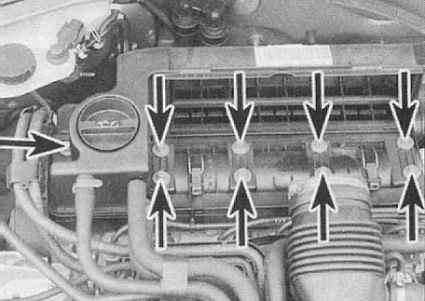

5. В несколько приемов равномерно ослабьте десять крепежных гаек и снимите крышку головки цилиндров.

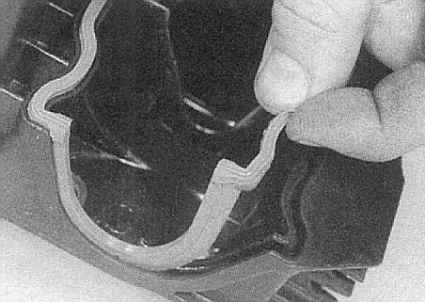

6. Снимите также уплотнительную прокладку крышки. Внимательно изучите состояние прокладки, в случае выявления механических дефектов или признаков старения материала произведите замену.

1. Тщательно зачистите и протрите сопрягаемые поверхности головки цилиндров и ее крышки, полностью удалив с них следы масла.
2. Уложите резиновую уплотнительную прокладку в канавку на головке цилиндров, проследив за правильностью ее посадки по всей длине.

3. Смажьте подходящим герметиком крышки подшипников с обоих концов распределительного вала в местах их стыковки с сопрягаемой поверхностью крышки головки цилиндров.

4. Аккуратно, стараясь не сместить прокладку, уложите крышку головки цилиндров на двигатель.

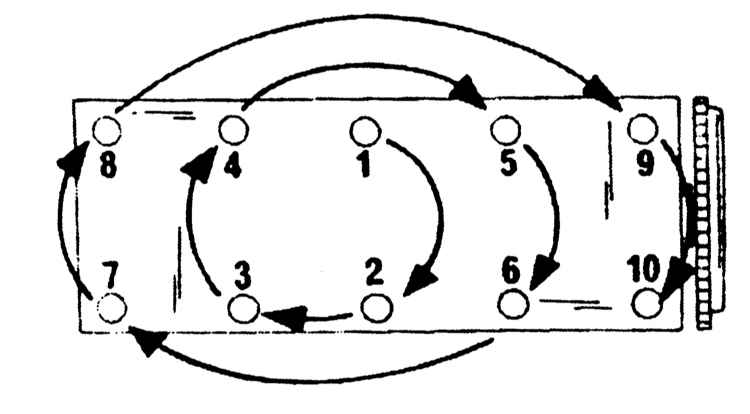

5. Удостоверившись что прокладка не смещена, наверните крепежные гайки и в несколько приемов равномерно затяните их в требуемом порядке с заданным усилием.

6. Установите на место фильтрующий элемент и крышку воздухоочистителя. Прочно затяните крепежные винты и защелкните фиксаторы.
7. Подсоедините к крышке головки цилиндров вентиляционные шланги и воздушные рукава и надежно зафиксируйте их крепежными хомутами.
8. Подсоедините отрицательный провод к батарее.
