Если снятый ремень будет в дальнейшем использоваться, необходимо маркировать на
нем направление вращения мелом. | Замена клинового ремня
привода компрессора кондиционера
| |
Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому
перед проведением операции ознакомьтесь с Разделом Поддомкрачивание
и буксировка | 1 Поднимите и установите автомобиль
на подставки. Отверните болты крепления и снимите нижнюю крышку двигательного
отсека, обратитесь к Разделу Снятие и установка нижней крышки
двигательного отсека.
 |

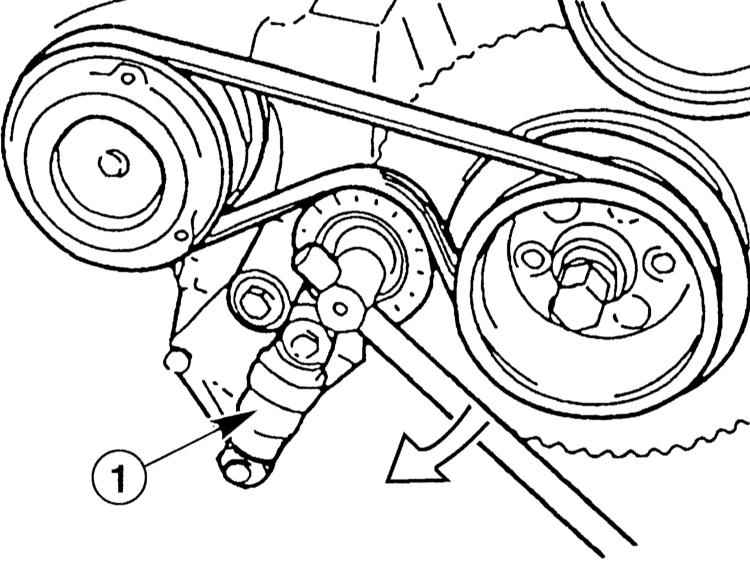

2 Исполнение с гидравлическим натяжным элементом: Вставьте торцевой
ключ в винт на натяжном ролике. Если имеется защитный колпачок, предварительно
снимите его. В результате медленного вращения по часовой стрелке гидравлический
натяжной элемент -1- сжимается. Снимите клиновой ремень. |
 |

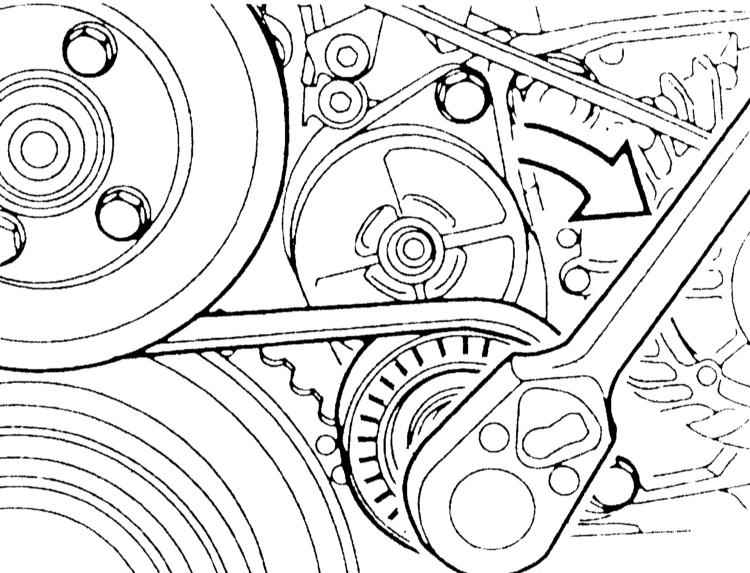

3 Исполнение с механическим натяжным элементом: Отожмите натяжной элемент
за шестигранник -1- по направлению часовой стрелки. Снимите клиновой ремень. |
4 Наденьте на шкивы новый клиновой ремень. При этом натяжной ролик,
как при снятии, поверните полностью вправо. Клиновой ремень должен быть заподлицо
со шкивами и не должен выступать сбоку.
5 Медленно разгрузите натяжной ролик.
Сила натяжения определяется натяжным элементом. Значение силы натяжения не регулируется.
6 Установите нижнюю крышку двигательного отсека. Опустите автомобиль на колеса.
Замена клинового ремня привода генератора
Модели 320i, 323i,
328i
Клиновой ремень приводит в движение генератор, насос охлаждающей
жидкости и насос гидроусилителя руля.
7 Модели с кондиционером: Снимите
вентилятор радиатора с вязкостной муфтой, обратитесь к Разделу Снятие
и установка вентилятора с вязкостной муфтой.
 |

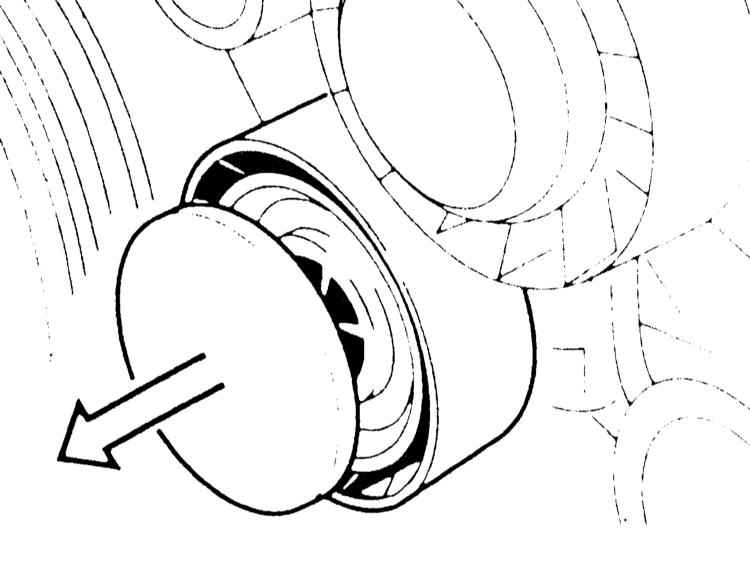

8 Снимите с помощью отвертки крышку с ролика (стрелка на иллюстрации). |
 |
9 Вставьте торцевой ключ в винт на натяжном ролике и медленно поверните его
по направлению часовой стрелки (стрелки на иллюстрации). В результате этого снимается
гидравлический натяжной элемент. Снимите клиновой ремень. |

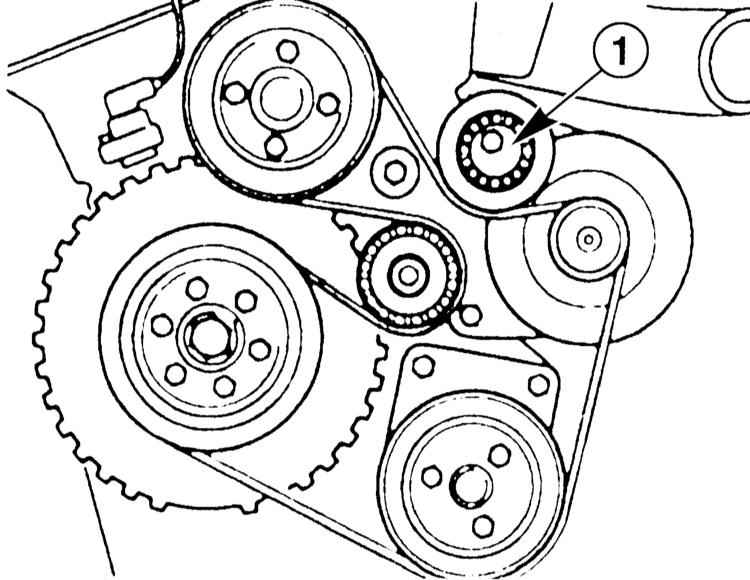

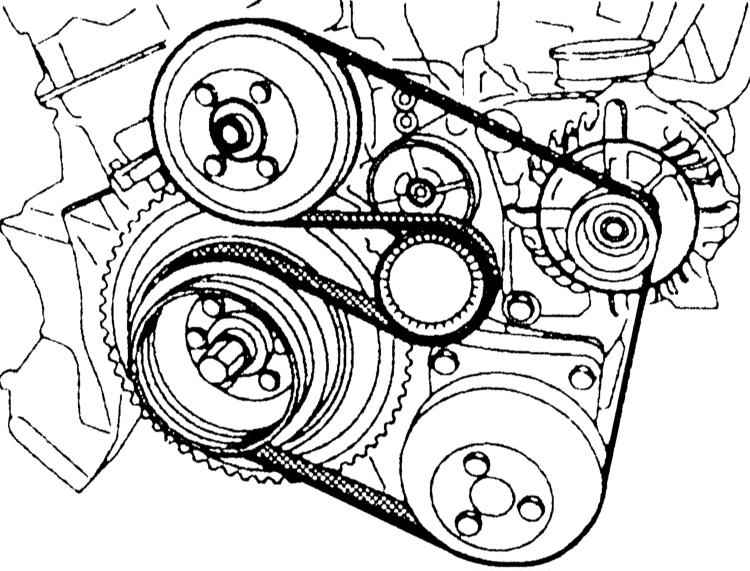

10 Наденьте на шкивы новый клиновой ремень согласно приведенной схеме. При этом
натяжной ролик натяните как при снятии. Клиновой ремень должен лежать заподлицо
со шкивами и не должен выступать сбоку.
| |

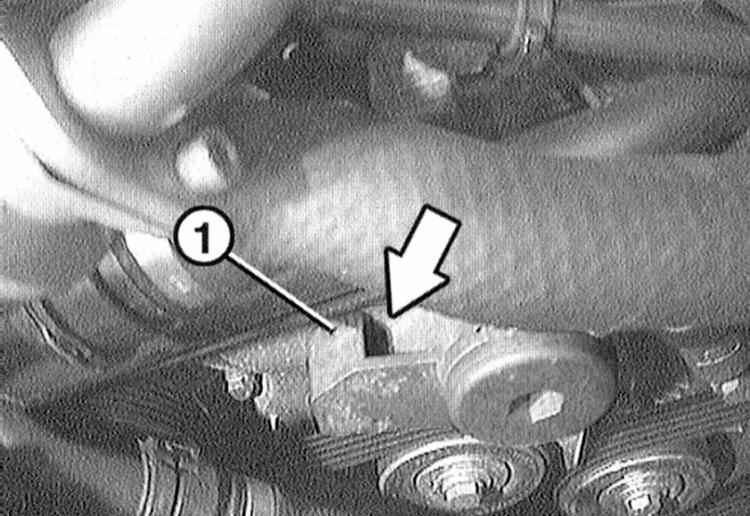

При исполнении с дополнительным натяжным роликом -1- предохранитель поворота на
оси дополнительного натяжного ролика должен быть зафиксирован в пазу генератора.
| 11 Медленно разгрузите натяжной ролик. Сила натяжения определяется
натяжным элементом. Значение силы натяжения не регулируется.
|
12 Наденьте крышку на натяжной ролик. | 13 Модели с кондиционером:
Установите вентилятор радиатора, обратитесь к Разделу Снятие
и установка вентилятора с вязкостной муфтой.
Модель 320d
Клиновой ремень приводит в движение генератор, насос охлаждающей жидкости
и насос гидроусилителя руля.
14 Снимите жалюзи радиатора, обратитесь
к Разделу Снятие и установка вентилятора/ кожуха вентилятора.
 |

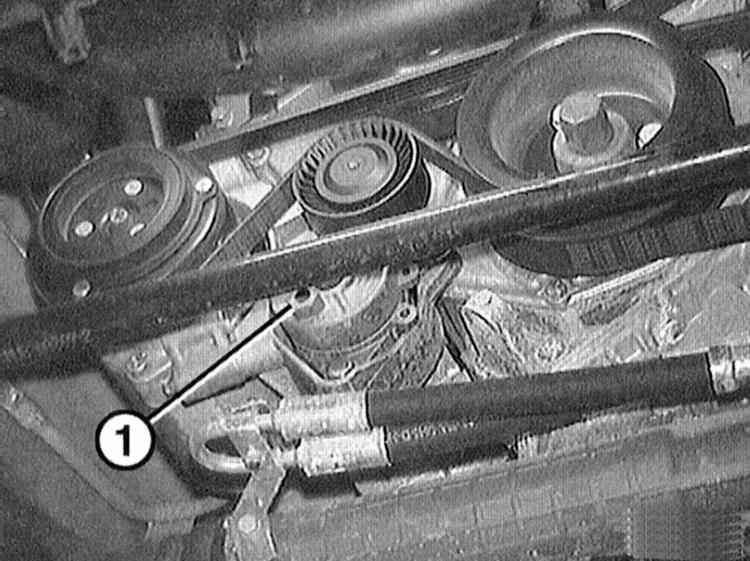

15 Вставьте четырехгранник удлинителя головки на 1/2 дюйма в качестве рычага
в отверстие на натяжном элементе.
| |
Не применяйте для этого отвертку. Это может привести к повреждению отверстия.
| | 16 Медленно поверните по направлению
часовой стрелки удлинитель головки. При этом сжимается натяжной элемент в сжатом
состоянии и вставьте стержень, например, сверло через отверстие -1- в отверстие
держателя.
 |

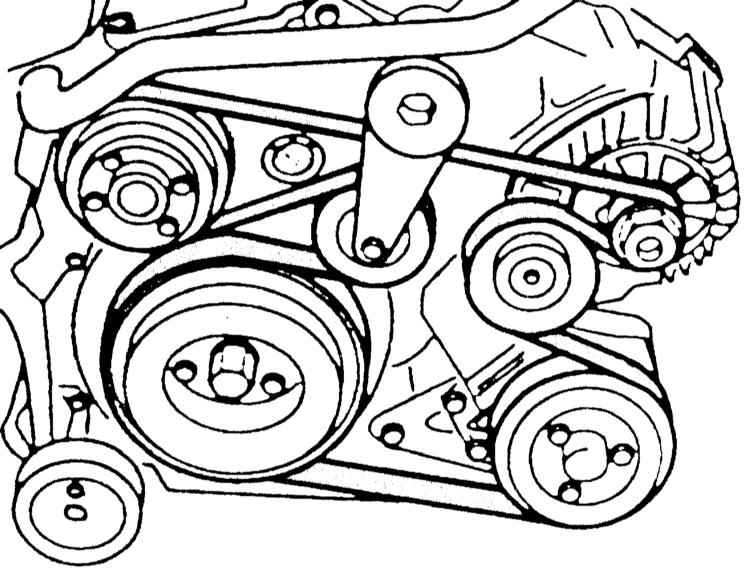

17 Наденьте новый клиновой ремень на шкивы согласно приведенной схеме, при
этом сожмите натяжитель, как показано на сопроводительной иллюстрации. Клиновой
ремень должен лежать заподлицо со шкивами и не должен выступать сбоку.
| |
Положение генератора может отличаться от приведенного на сопроводительной иллюстрации,
но прокладка ремня должна быть такой, как показано на иллюстрации. |
| 18 Разгрузите натяжной ролик и снимите рычаг. Сила
натяжения определяется натяжным элементом. Значение силы натяжения не регулируется.
Если применялся стержень, выньте его, для чего разгрузите натяжной элемент.
19 Установите жалюзи радиатора, обратитесь к Разделу Снятие
и установка вентилятора/ кожуха вентилятора. |
