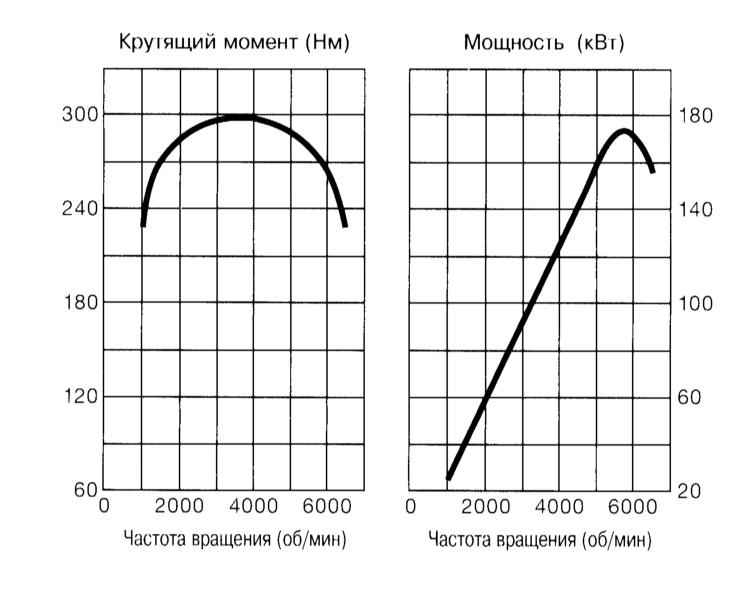

3.1. Процедуры ремонта двигателя

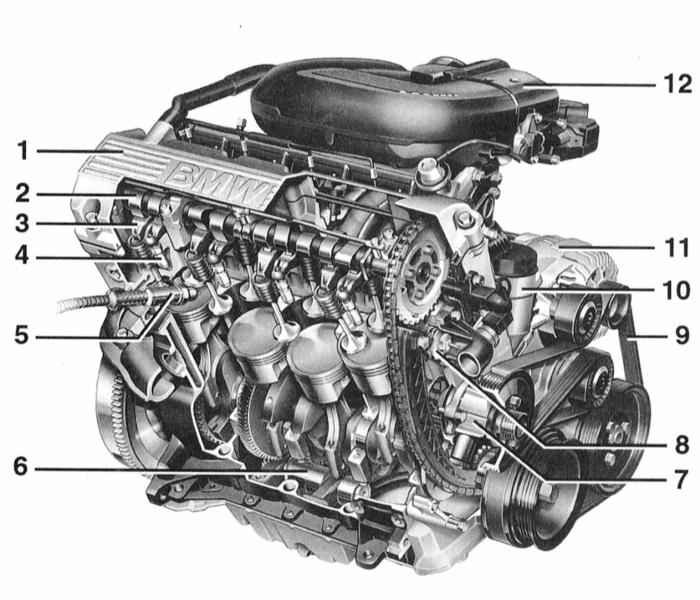

1 — крышка головки цилиндров
2 — распределительный вал
3 — роликовое коромысло
4 — гидравлический компенсатор зазора в клапанах
5 — свеча зажигания
6 — балансировочный вал

7 — насос охлаждающей жидкости
8 — термостат
9 — клиновой ремень
10 — масляный фильтр
11 — генератор
12 — впускной трубопровод с корпусом дроссельной заслонки

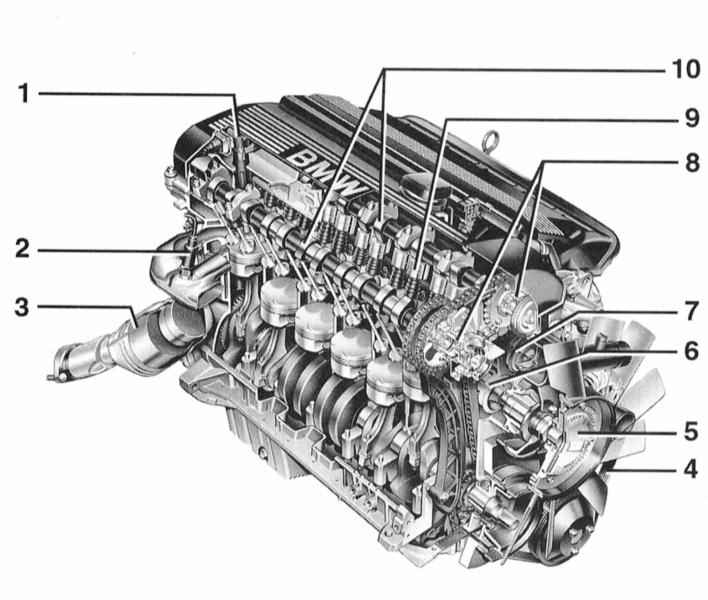

1 — катушка зажигания
2 — датчик кислорода
3 — каталитический преобразователь
4 — клиновой ремень
5 — вязкостная муфта

6 — насос охлаждающей жидкости
7 — термостат
8 — блок VANOS
9 — гидротолкатель
10 — распределительные валы

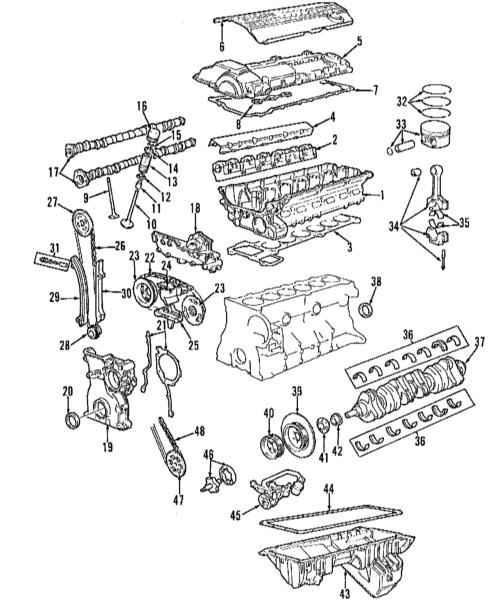

1 — головка блока цилиндров
2 — постель распредвала
3 — прокладка голоки блока цилиндров
4 — крышка распредвала
5 — крышка головки блока цилиндров
6 — накладка
7 — прокладка
8 — прокладка
9 — выпускной клапан
10 — впускной клапан
11 — маслоотражательные колпачки клапанов
12 — нижнее седло клапанной пружины
13 — клапанные пружины
14 — верхнее седло клапанной пружины
15 — сухари
16 — гидротолкатели клапанов
17 — распределительные валы
18 — блок VANOS
19 — крышка привода ГРМ
20 — передний сальник коленчатого вала
21 — прокладки крышки привода ГРМ
22 — цепь VANOS
23 — звездочки распредвалов
24 — верхний натяжитель цепи

25 — успокоитель цепи
26 — цепь привода ГРМ
27 — звездочка распредвала
28 — звездочка коленвала
29 — башмак натяжителя цепи
30 — успокоитель цепи
31 — натяжитель цепи
32 — поршневые кольца
33 — поршневой палец со стопорными кольцами
34 — шатун со втулкой верхней головки, крышкой и болтами
35 — шатунные вкладыши
36 — коренные вкладыши
37 — коленчатый вал
38 — задний сальник коленчатого вала
39 — демпфер крутильных колебаний
40 — шкив коленвала
41 — ступица
42 — эвездочка коленвала
43 — поддон картера
44 — прокладка
45 — масляный насос
46 — шестерни масляного насоса
47 — звездочка масляного насоса
48 — цепь привода масляного насоса

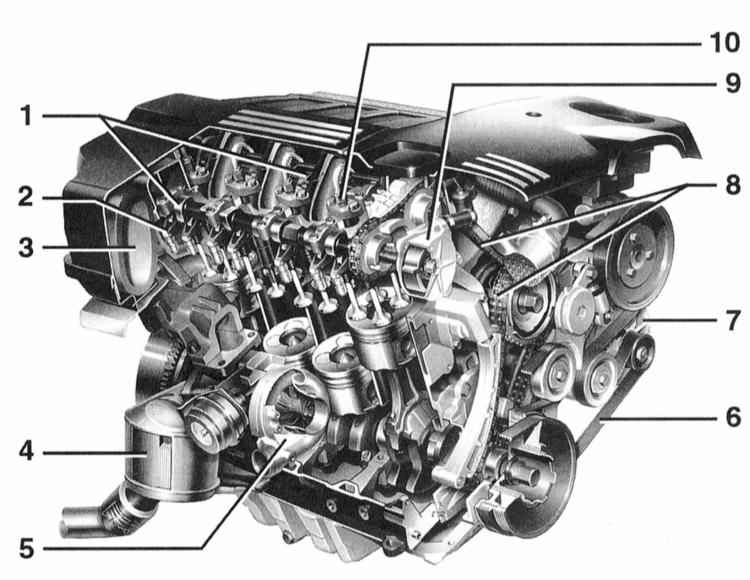

1 — распределительные валы
2 — роликовое коромысло
3 — всасывающий фильтр
4 — каталитический преобразователь
5 — турбокомпрессор

6 — клиновой ремень
7 — генератор
8 — цепи привода механизма ГРМ
9 — вакуумный насос
10 — форсунка

Электродвигатель радиатора может включаться при неработающем двигателе и выключенном зажигании. Вследствие наличия зоны теплового застоя в двигательном отсеке это может происходить многократно. При проведении работ в двигательном отсеке и теплом двигателе необходимо учитывать возможность включения электровентилятора. Способ устранения: Расстыкуйте разъем электродвигателя вентилятора. Для функционирования зажигания и подготовки топливно-воздушной смеси имеется не требующая обслуживания система управления двигателем, что исключает необходимость регулировки момента зажигания или холостого хода в рамках проведения технического обслуживания.
