11.1.5. Снятие и установка подшипника колеса

1 Маркируйте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса при стоящем на земле автомобиле. Поднимите переднюю часть автомобиля, поставьте ее на подставки и снимите переднее колесо.

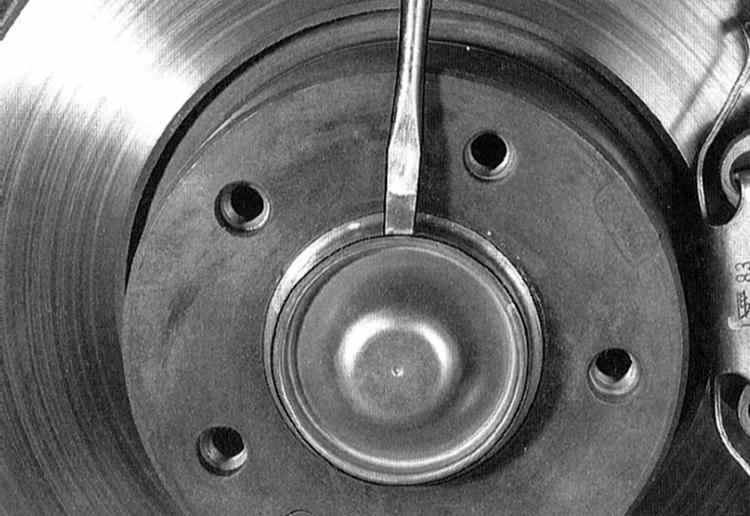

2 Подденьте отверткой и снимите крышку ступицы. Крышку обязательно замените на новую. При установке бывшая в употреблении крышка не обеспечивает необходимой герметичности.

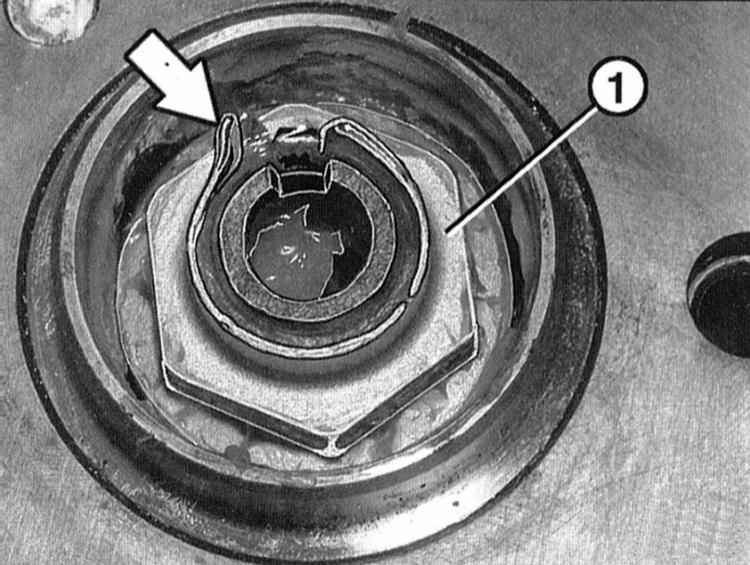

3 Сбейте зубилом стопор (стрелка на иллюстрации) гайки с шейкой -1-.

4 Закрепите переднее колесо и опустите автомобиль на колеса.

5 Отверните гайку с шейкой.

Гайка затягивается большим моментом, поэтому при ее отворачивании автомобиль должен стоять колесами на земле. Чтобы при отворачивании гайки колесо не могло провернуться, попросите ассистента нажать на педаль тормоза.

6 Снимите суппорт и закрепите его проволокой, обратитесь к Разделу Снятие и установка направляющей переднего тормоза.
7 Снимите тормозной диск, обратитесь к Разделу Снятие и установка тормозного диска переднего колеса.

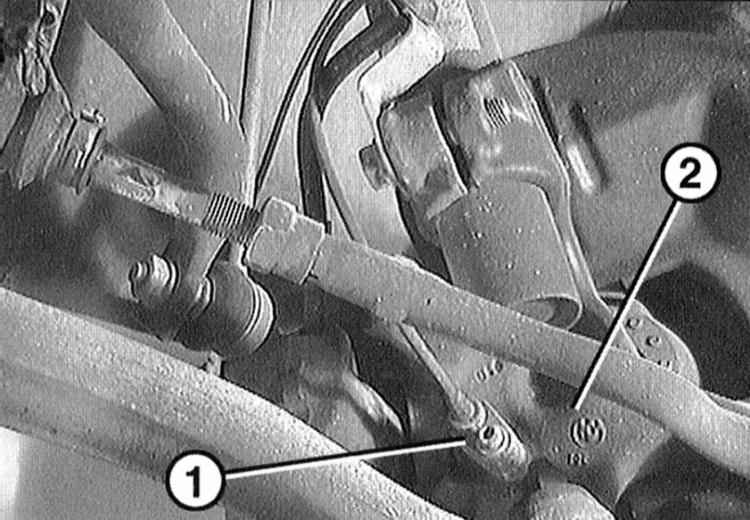

8 Отсоедините импульсный датчик ABS -1- от поворотного кулака -2-.

9 Снимите ступицу с помощью съемника и имеющиеся болты крепления колеса вместе с подшипниками.

Снятый узел (ступица с подшипниками) подшипника повторно применяться не должен. Если внутреннее кольцо подшипника не снимается с поворотного кулака, снимите щиток и защитный чехол и затем снимите кольцо с помощью съемника. Для снятия щитка выверните торцевым ключом три винта М6 у внутреннего диаметра.

10 Если щиток снимался, поставьте его с новым чехлом на место.
11 Наверните на всю длину резьбы поворотного кулака направляющую втулку BMW-312110, имеющуюся в комплекте инструмента.
12 Поставьте на кулак с помощью инструмента BMW-312110 новый узел подшипника. Снимите направляющую втулку.
13 Слегка наверните новую гайку с шейкой.
14 Установите и закрепите импульсный датчик ABS.
15 Установите тормозной диск, обратитесь к Разделу Снятие и установка тормозного диска переднего колеса.
16 Установите суппорт, обратитесь к Разделу Снятие и установка направляющей переднего тормоза.
17 Установите на место переднее колесо так, чтобы совпали маркировки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты замените. Заверните болты.
18 Опустите автомобиль на колеса, включите передачу, затяните стояночный тормоз. Для фиксации переднего колеса попросите ассистента нажать педаль тормоза.
19 Закрепите гайку с шейкой моментом 290 Н•м и расчеканьте ее. Для этого буртик гайки вбейте выколоткой в паз оси кулака.

Если гайка была однажды затянута установленным моментом, узел подшипника повторно применять нельзя.

20 Смажьте герметиком, например, Lоctite 638 крышку ступицы и поставьте ее на место. Крышку необходимо обязательно заменять. При установке ранее использовавшейся крышки герметичность не может быть обеспечена. В этом случае проникшая вода может повредить подшипник колеса в течение короткого времени.
21 Затяните болты крепления колеса крест-накрест моментом 100 Н•м.
