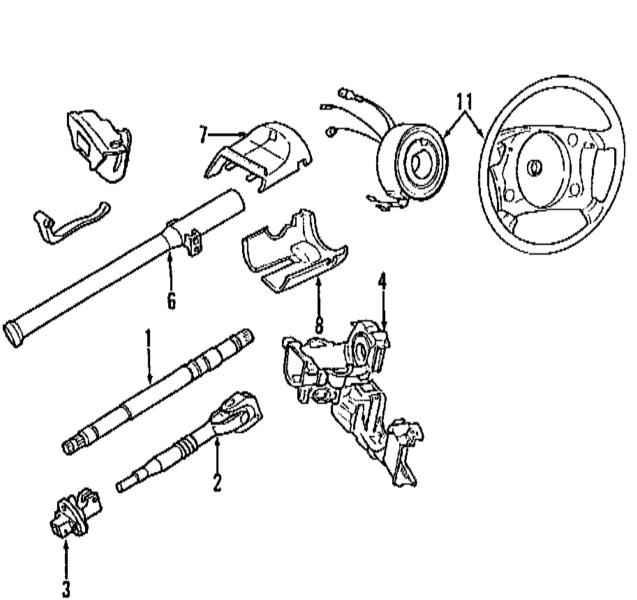

11.3. Рулевое управление с гидроусилителем (сервоуправление)Элементы рулевой колонки и рулевое колесо
Вращение рулевого колеса передается водителем через рулевую колонку и рулевой механизм, а также рулевые тяги на колеса автомобиля. Рулевая колонка может регулироваться вручную по высоте и в продольном направлении. Усилие, необходимое для поворота колес, особенно на стоящем автомобиле, уменьшается благодаря наличию гидроусилителя. Гидроусилитель руля состоит из масляного насоса, резервуара масла и маслопроводов. Масляный насос приводится в движение от двигателя через клиновой ремень с ребрами. Насос засасываем масло из резервуара и под высоким давлением подает его к корпусу клапана. Корпус клапана расположен в рулевом механизме. Он имеет механическую связь с рулевой колонкой и в зависимости от направления перекладывания руля направляет масло в соответствующую сторону рабочего цилиндра. Здесь масло воздействует на поршень с зубчатой рейкой, снижая, таким образом, усилие, которое необходимо приложить для поворота руля. В рулевом колесе расположена подушка безопасности. Подушка безопасности представляет собой сложенный мешок, который надувается воздухом при фронтальном столкновении и таким образом защищает туловище и голову водителя от удара о рулевое колесо. При фронтальном столкновении определенной силы в подушке безопасности через прибор управления воспламеняется небольшой заряд. В результате взрыва образуются газы, которые в течение нескольких миллисекунд заполняют воздушный мешок. Этого времени достаточно для того, чтобы демпфировать устремляющееся вперед туловище водителя. Затем подушка безопасности в течение нескольких секунд снова складывается, так как газы выходят из подушки через выпускные отверстия.
Меры безопасности при обращении с подушкой безопасности Рядом с подушкой безопасности водителя в рулевом колесе имеется подушка безопасности переднего пассажира, расположенная над вещевым ящиком, боковые подушки безопасности в дверях и подушка безопасности для головы над дверями. Не допускается устанавливать на месте переднего пассажира детское сиденье или какое-нибудь другое приспособление для удерживания детей в направлении, противоположном движению. Кроме того, на стойке двери, солнечном козырьке или на панели приборов с правой стороны должна быть табличка “детского сиденья впереди нет”. При отсутствии последней водитель может быть оштрафован полицией Германии. При снятии и установке блока подушки безопасности необходимо соблюдать следующее: 1 Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.
2 Изолируйте отрицательный полюс (-) аккумуляторной батареи, чтобы исключить случайный контакт. 3 Перед установкой подушки безопасности снова проверьте, отсоединен ли отрицательный кабель аккумуляторной батареи.
Общие меры безопасности - После снятия подушки безопасности храните ее так, чтобы мягкая сторона указывала наверх. - При присоединении аккумуляторной батареи не допускается нахождение в салоне автомобиля посторонних людей. - Если в работе делается перерыв, нельзя оставлять подушку безопасности без присмотра. - Не допустимо разбирать блок подушки безопасности. При наличии неисправности он заменятся комплектно. Так как подушка содержит взрывчатое вещество, необходимо надежно хранить ее. Утилизация подушки должна проводится СТО BMW. Ни в коем случае не следует утилизировать подушку самостоятельно. Имеется опасность взрыва! - Заменять рулевое колесо, содержащее подушку безопасности, разрешается только на рулевое колесо, разрешенное изготовителем автомобиля. - Не следует оклеивать, чем-либо перетягивать или каким-либо другим образом обрабатывать мягкую сторону подушки безопасности. Ее можно очищать только сухим или смоченным в воде полотенцем, а также очистителем, разрешенным для применения изготовителем. - Если подушка была использована в результате аварии, необходимо заменить ее прибор управления, блок подушки и контактный блок. - Блок подушки безопасности и прибор управления чувствительны к ударам. Если они падали с высоты более 50 см, их нельзя в дальнейшем применять. Если подушка упала с меньшей высоты необходимо проверить ее на СТО. - Подушку безопасности разрешается проверять только на СТО. Ни в коем случае нельзя применять для проверки подушки контрольную лампу, вольтметр или омметр. - При проведении сварочных работ клемма сварочного аппарата должна располагаться в непосредственной близости от места сварки. Обязательно необходимо отрицательный кабель аккумуляторной батареи и изолировать полюс батареи, чтобы исключить возможность случайного контакта. Необходимо расстыковать штекерные соединения подушки безопасности к генераторам газа. - Не следует подвергать даже кратковременному воздействию температуры выше +75°С блок подушки и прибор управления. - Соблюдайте указания в отношении натяжителя ремня безопасности, обратитесь к Разделу Натяжитель ремня безопасности. Основные сведения и меры безопасности. Указания по мерам безопасности при движении - Подушка безопасности не заменяет ремень безопасности. Пассажиры автомобиля должны быть пристегнуты ремнями, только это обеспечивает оптимальную безопасность. - Не допускается установка на сиденье водителя каких-либо приспособлений для удержания детей. Дети младше 12 лет могут располагаться только на заднем сиденье. - Не допускается расположение между подушкой безопасности и человеком каких-либо предметов.
| |||||||||||||
