11.1.4. Утилизация амортизатора

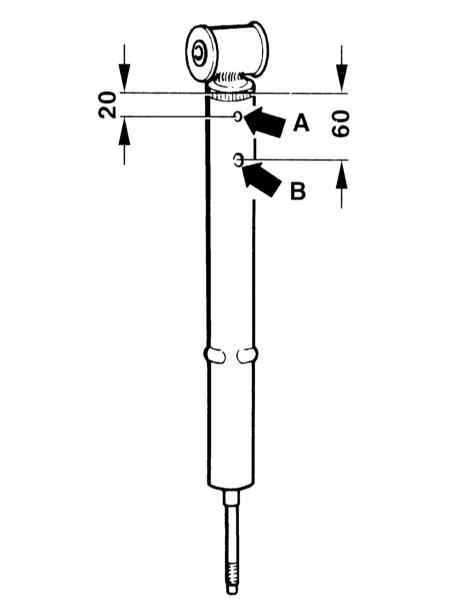

Места сверления отверстий в корпусе амортизатора

А — отверстие диаметром 3 мм
В — отверстие диаметром 6 мм

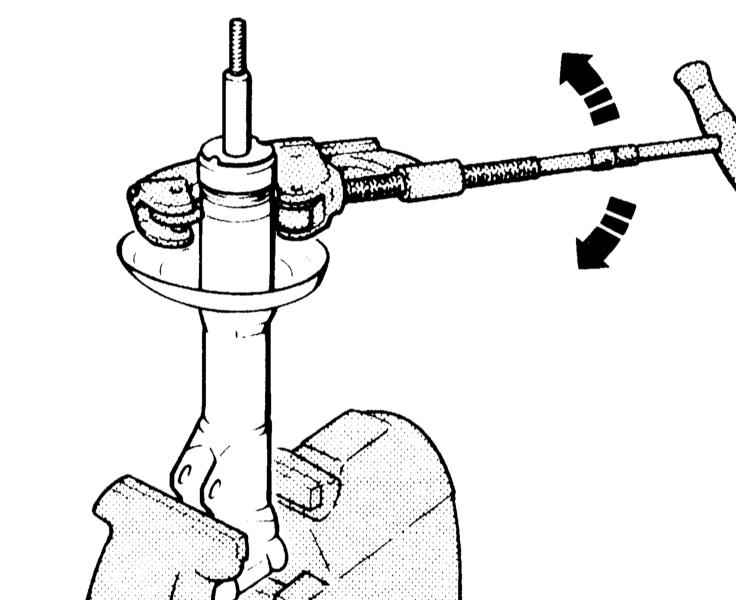

Крепление амортизатора в тисках при разрезании корпуса амортизатора

Чтобы амортизатор можно было вторично использовать, необходимо слить из него масло.

Ни в коем случае не следует выливать масло из амортизатора вместе с бытовыми отходами, т.к. это может нанести вред окружающей среде. Местные органы власти должны информировать о местах приема отработанного масла.

Давление газа в амортизаторе составляет до 25 бар. Поэтому при вскрытии амортизатора отгородите рабочее место и обязательно наденьте защитные очки.

Вскрываться амортизатор может двумя способами: путем его засверливания и распиливания.

Сверление амортизатора

1 Зажмите снятый с автомобиля амортизатор вертикально в тисках штоком вниз.
2 Просверлите отверстие Ø3 мм в точке А внешней оболочки амортизатора.

У газонаполненных амортизаторов газ выходит после того, как просверлена первая стенка трубы. Соблюдайте расстояние безопасности. Продолжайте сверлить дальше до внутренней трубы (примерно 25 мм).

3 Просверлите другое отверстие Ø6 мм в точке В так, чтобы получить отверстие во внутренней трубе.
4 Держите амортизатор над емкостью и выдавите масло перемещением штока в разные стороны на полную величину хода.
5 Дайте маслу полностью вытечь.
6 Утилизируйте амортизатор как обычный металл.

Распиливание амортизатора

1 Зажмите амортизационную стойку в тисках.
2 Установите труборез, например Stahwille Express 150/3, и разрежьте наружную трубу.

При газонаполненном амортизаторе выходит газ.

3 Поднимите шток. При этом держите внутреннюю трубу газовым ключом и прижимайте вниз так, чтобы она при медленном выдвижении штока осталась в наружной трубе.
4 Снимите шток с внутренней трубы.
5 Поставьте амортизатор над емкостью и слейте полностью масло.
6 Утилизируйте отработанное масло в соответствии с установленными правилами.
