13.28. Снятие и установка наружного зеркала

1. Снимите облицовку двери.
2. Снимите крышку высокочастотного громкоговорителя. Отсоедините внутреннюю облицовку окна (зажимную планку) в передней части окна, не снимая ее полностью. Снимите пенорезиновую изоляцию (треугольной формы) с громкоговорителя.

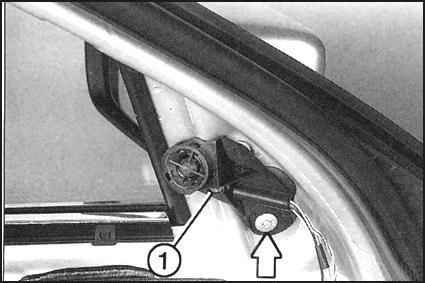

3. Отсоедините громкоговоритель (1), сдвинув его вверх.

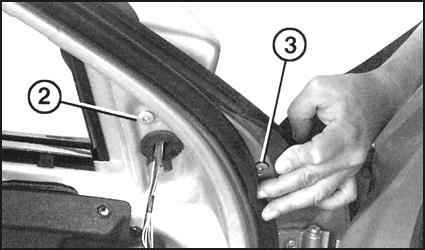

4. Отверните верхний винт (2).
5. Выверните передний винт (3). Для этого отожмите резиновое уплотнение немного в сторону.

6. Снимите наружное зеркало. Для этого продавите кабель со штекером и втулкой через отверстие в двери.

1. Введите электрические провода привода наружного зеркала с втулкой через отверстие в двери.
2. Поставьте наружное зеркало и закрепите его двумя винтами моментом 5 Нм.
3. Вставьте громкоговоритель сверху через направляющую и закрепите его моментом 5 Нм.
4. Поставьте на место пенорезиновую изоляцию (треугольной формы) громкоговорителя.
5. Установите внутреннюю облицовку в передней части окна. Установите крышку громкоговорителя.
6. Установите облицовку двери.
