13.17. Снятие и установка замка крышки багажника / цилиндра замка

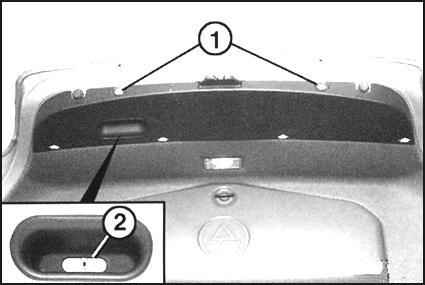

1. Откройте крышку багажника и снимите нижнюю облицовку. Для этого выньте заклепки (1). Выньте козырек (2) из проема ручки и выверните находящийся под ним винт. Снимите облицовку. Стрелки на иллюстрации показывают положение зажимов. Поврежденные зажимы замените.

2. Разрежьте хомут кабеля и расстыкуйте штекерное соединение.

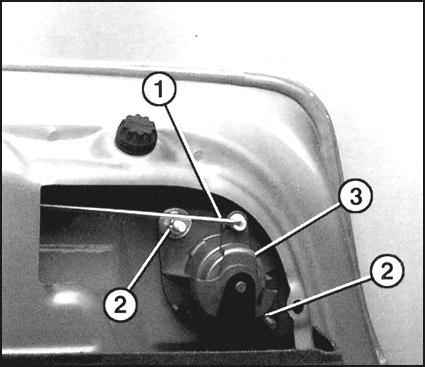

3. Выньте штангу (1).
4. Выверните гайки (2) и снимите цилиндр замка (3).
5. Отсоедините верхнюю часть замка крышки багажника.

1. Вставьте верхнюю часть замка крышки багажника на место и закрепите ее винтами. Если цилиндр замка заменяется, переставьте микровыключатель со стороны замка на новый. Для этого снимите пружинную скобу, выньте держатель и снимите микровыключатель.
2. Соедините с замком приводную штангу.
3. Соедините электрические провода и зафиксируйте кабель новым хомутом.
4. Поставьте на крышку багажника новую облицовку и закрепите ее. Вставьте заклепки и разведите их. Закрепите козырек.
