13.22. Снятие и установка дверного замка

1. Закройте окно передней двери. Другие окна откройте.
2. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.

При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя. Обратитесь к рекомендациям Раздела Снятие и установка аккумуляторной батареи.

3. Изолируйте отрицательный полюс аккумуляторной батареи, чтобы исключить случайный контакт.
4. Снимите облицовку двери.

Соблюдайте меры безопасности в отношении подушки безопасности, обратитесь к Раздела Меры безопасности при работе с подушкой безопасности.

5. Расстыкуйте штекерное соединение (оранжевое) боковой подушки безопасности. Отсоедините подушку, отвернув винты крепления и положите ее крышкой наверх, например в багажник.
6. Снимите ручку двери.

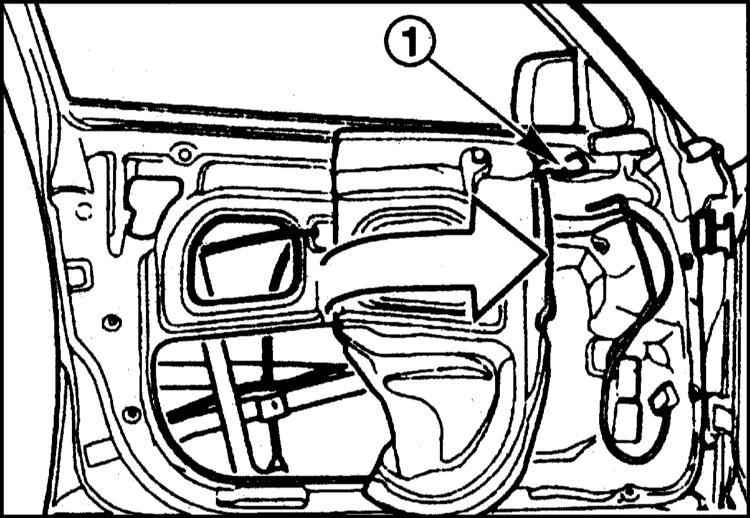

7. Осторожно снимите пластмассовую облицовку в задней части выреза двери, наклоните ее вперед и зафиксируйте в таком положении клейкой лентой (1).

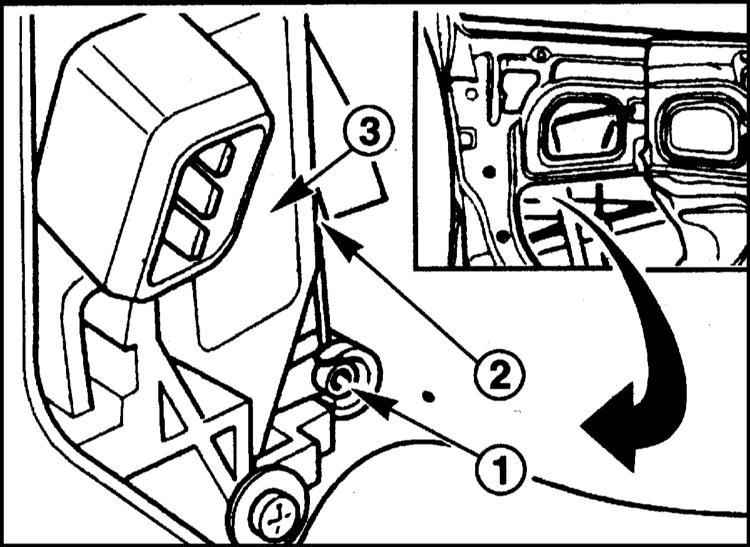

8. Отсоедините у дверного замка ниппель (1) и трос (2).

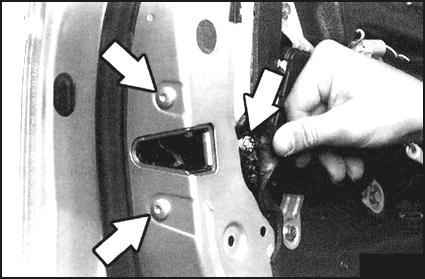

9. Расстыкуйте штекерное соединение микровыключателя единого замка и выньте его вниз.

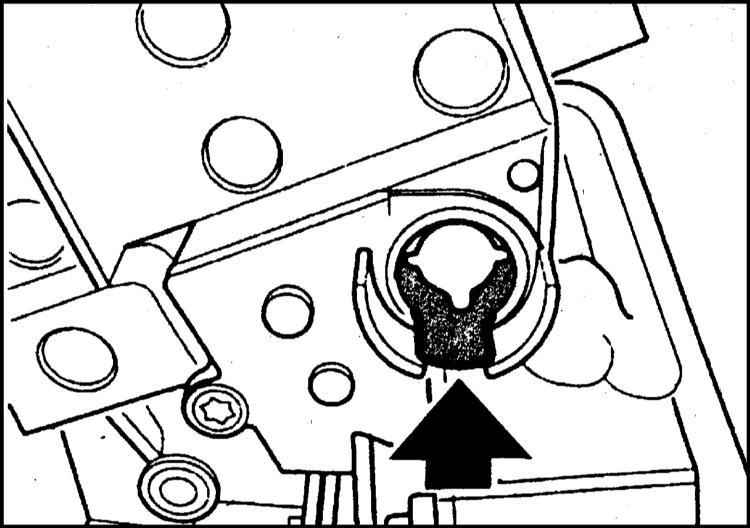

1. Проверьте, находится ли лапка зажима (для лопасти) внизу в середине.

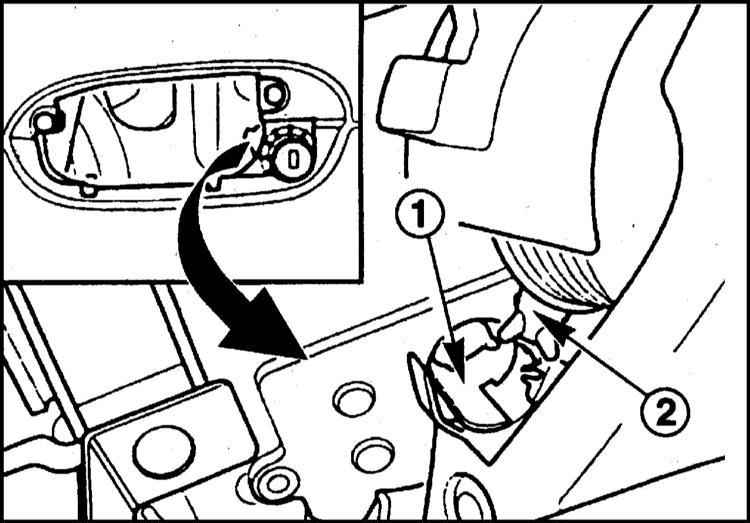

2. Вставьте замок в дверь. При этом зажим (1) (для лопасти) замка введите вверх в лопасть (2) цилиндра замка.

3. Состыкуйте штекерное соединение электродвигателя единого замка и зафиксируйте его.
4. Соедините штекер микровыключателя.
5. Вставьте ниппель и трос привода в замок.
6 . Вставьте трос ручки в каркас двери.
7. Аккуратно приклейте пенопластовую облицовку на вырез двери.

Избегайте повреждений облицовки, так как это может привести к возникновению сквозняка в салоне. Клеевая масса должна наноситься по всему контуру облицовки.

8. Установите наружную ручку двери.
9. Закрепите на каркасе двери боковую подушку безопасности. Состыкуйте штекерное соединение (оранжевое) боковой подушки безопасности.
10. Установите внутреннюю облицовку двери.
11. Присоедините кабель массы к аккумуляторной батарее. Установите часы. Запрограммируйте станции радиоприемника.
12. Проверьте работу дверного замка, привода замка и единого замка.
