13.15. Регулировка положения крышки багажника

1. Если устанавливаются упоры с выталкивателями, вдавите выталкиватель в упор и в этом положении крестообразной отверткой слегка поверните его влево. Таким образом, выталкиватели фиксируются в упорах.

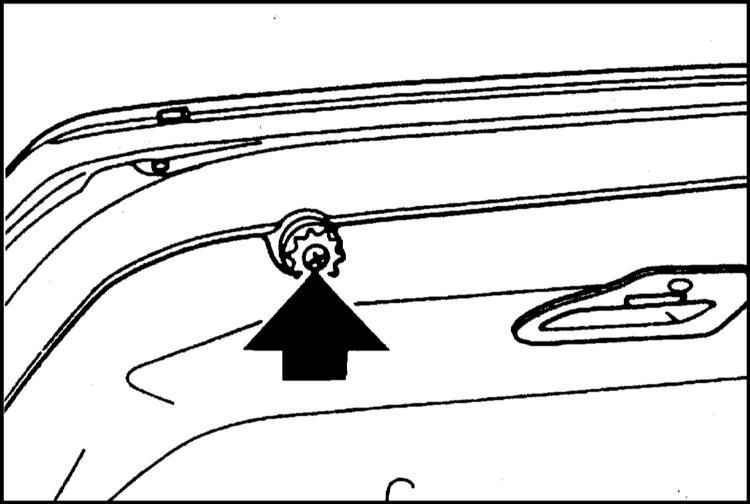

2. Выверните упоры.

Закрепите крышку багажника от самопроизвольного падения.

3. Снимите газонаполненный упор.

Амортизаторы находятся под нагрузкой.

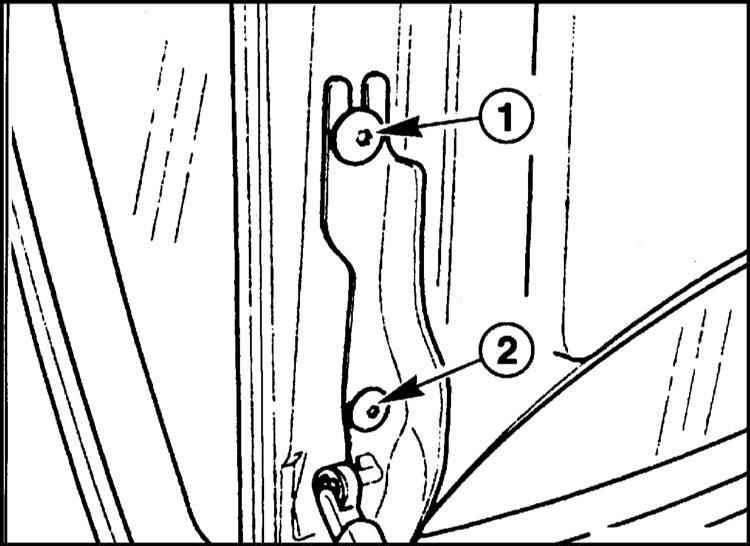

4. Ослабьте болты (1) и (2) слева и справа.

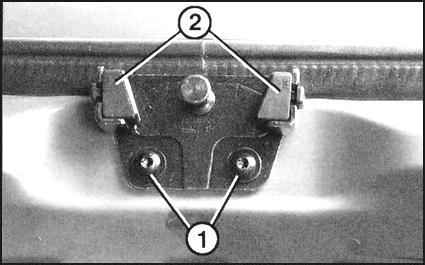

5. Отпустите нижнюю часть замка крышки багажника (1) так, чтобы ее можно было сместить вбок и по высоте. Для этого сместите козырек в облицовке багажника.

6. Осторожно закройте крышку багажника и сдвиньте вбок так, чтобы зазор в сопряжении с крыльями был одинаков (допуск ± 1 мм).
7. Осторожно откройте крышку багажника.
8. Закрепите крышку и проверьте ее положение, при необходимости повторите регулировку.
9. Откройте крышку.
10. Проверьте исправность подвижных элементов (2) в нижней части замка. При необходимости замените их.
11. Закройте крышку.
12. Проверьте высоту крышки по отношению к крыльям. Крышка должна располагаться заподлицо с крыльями (допуск ± 1 мм).
13. В противном случае измерьте превышение и осадите крышку вниз на соответствующую величину.
14. Проверьте регулировку. При необходимости повторите ее.
15. Откройте крышку багажника.
16. Вверните упор так, чтобы закрытая крышка багажника слева и справа лежала на упорах.

Крышка багажника не должна быть выше крыльев, так как иначе возникнет напряжение при регулировке по высоте.

17. У упоров с выталкивателями поверните крестообразной отверткой выталкиватель слегка направо. Таким образом, упоры освобождаются и выходят.
