11.17. Проверка и замена выключателя стоп-сигнала

Выключатель стоп-сигнала находится в районе ног у опоры педали тормоза.

ПРОВЕРКА

1. Если стоп-сигнал не загорается, проверьте в первую очередь предохранитель. Затем проверьте лампы накаливания. Если лампы исправны, проверьте выключатель стоп-сигнала.
2. Снимите крышку в районе ног (поверх педали).
3. Расстыкуйте штекерное соединение выключателя стоп-сигнала, сжав стопорные лапки.
4. Включите зажигание.
5. Соедините оба контакта в штекере выключателя стоп-сигнала коротким вспомогательным проводом. Если при этом стоп-сигнал не загорается, замените выключатель стоп-сигнала.

СНЯТИЕ

1. Снимите нижнюю крышку в левой части района расположения ног.

2. Расстыкуйте штекерное соединение выключателя, сжав стопорные лапки. Обратитесь к сопроводительной иллюстрации.

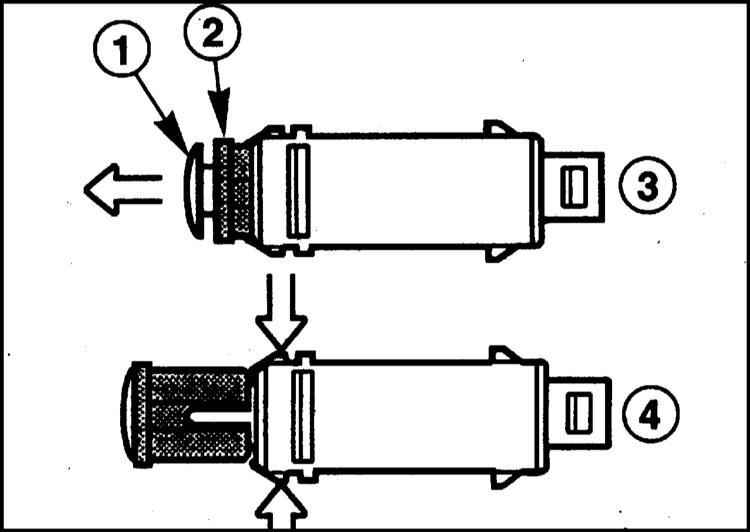

3. Нажмите на педаль тормоза. Потяните вперед (3) толкатель (1) и втулку (2). Обратитесь к сопроводительной иллюстрации.
4. В этом положении сожмите зажим (4) и вытяните выключатель назад из держателя.

УСТАНОВКА

1. Вставьте выключатель с полностью вытянутой втулкой в опору педали и зафиксируйте.
2. Вставьте красную предохранительную втулку в выключатель так, чтобы буртик втулки прилегал к опоре педали.
3. Состыкуйте штекерное соединение и зафиксируйте его.
4. Проверьте, загорается ли стоп-сигнал при включенном зажигании.
5. Установите нижнюю крышку.
