11.16. Снятие и установка троса стояночного тормоза

1. Снимите тормозные колодки.

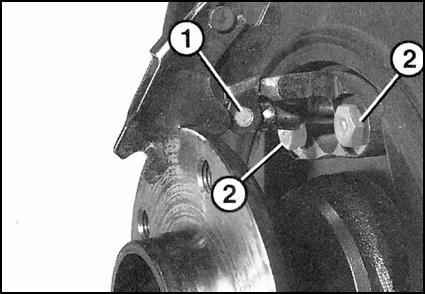

2. Снимите замок колодок. Для этого выньте палец (1).
3. Отсоедините опору троса, отвернув для этого болты (2).

4. Отсоедините трос и вытяните его из защитной трубки.

1. Проложите трос к рычагу тормоза и заднему колесу.

Вставляя трос в защитную трубку следите за тем, чтобы трубка прилегала к опоре.

2. Зацепите трос за пластмассовый зажим.

3. Вставьте опору в трос и закрепите у тормозного щита двумя болтами (2).

4. Установите все детали тормоза, см. иллюстрации в Разделе Снятие и установка тормозных колодок стояночного тормоза.
5. Установите рычаг тормоза.
6. Отрегулируйте тормоз.
