17.21. Замена воздушного фильтра

Ежегодно или каждые 20 000 км пробега

Карбюраторные двигатели

ПОРЯДОК ВЫПОЛНЕНИЯ

Отпустите пружинные зажимы, затем отдайте центральную гайку и снимите крышку.
Извлеките фильтрующий элемент и протрите начисто корпус и крышку воздушного фильтра.
Установите новый фильтрующий элемент, затем установите крышку в порядке, обратном снятию.

Двигатели с системой центрального впрыска топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

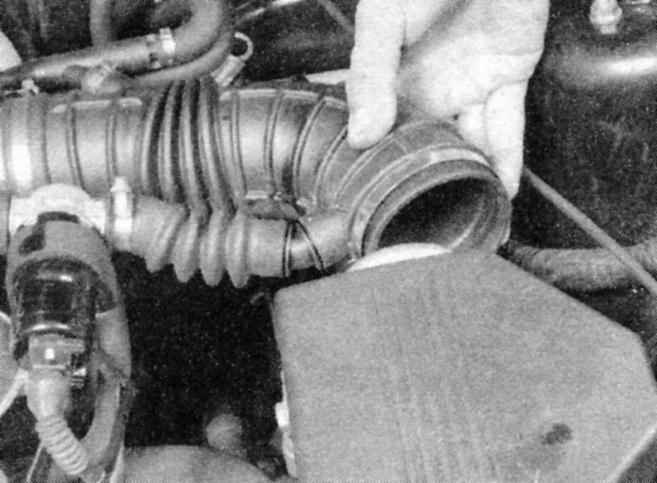

Отпустите хомут на впускном воздуховоде и отсоедините воздуховод.

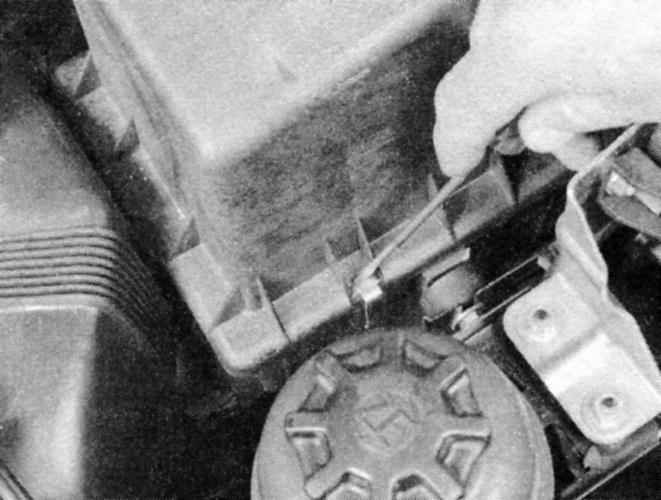

Отпустите крепежные зажимы крышки воздушного фильтра.

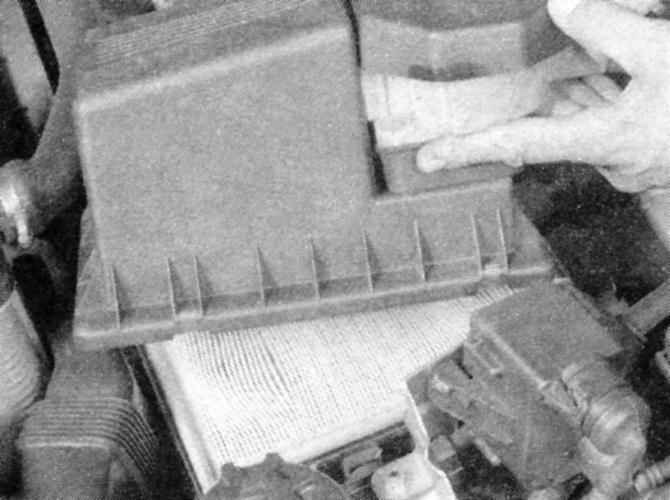

Открутите крышку вверх,..

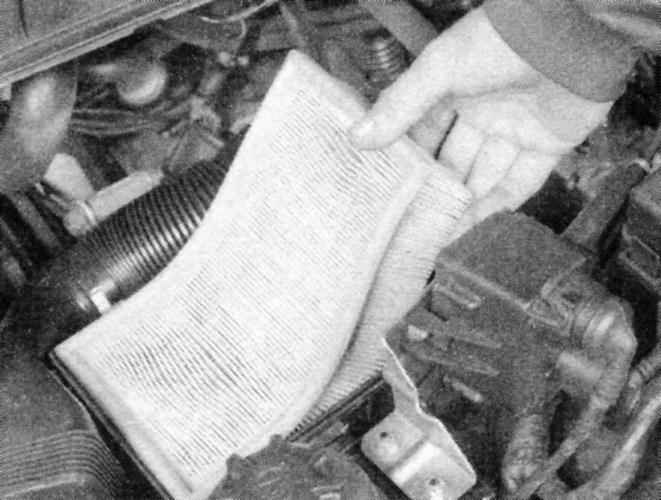

...снимите ее и извлеките элемент, заметив, в какую сторону его следует вкручивать.

Чистой ветошью протрите кожух фильтра изнутри, затем установите новый элемент. Если на элементе есть метка ТОР, обязательно установите его этой стороной вверх.
Установите крышку и закройте зажимы.
Подсоедините воздуховод и затяните винт хомута.
