12.14. Проверка и регулировка выключателя стоп-сигнала
|
Выключатель стоп-сигнала следует проверить, и при необходимости отрегулировать после замены или снятия главного цилиндра или вакуумного усилителя.
|
Выключатель расположен на кронштейне в верхней части педали тормоза. Он включает стоп-сигнал каждый раз при нажатии на педаль.
|
|
|

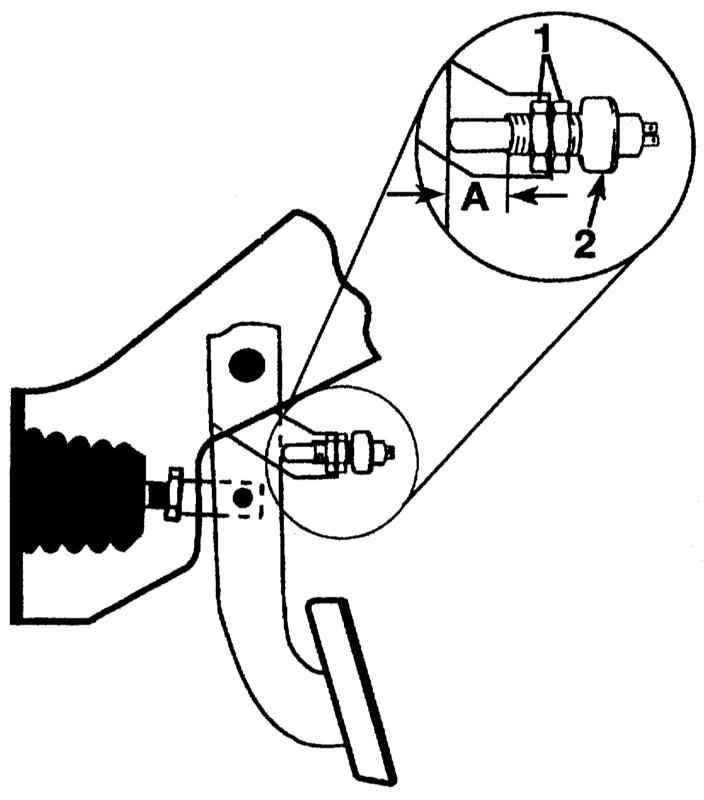

- С педалью тормоза, находящейся в нерабочем положении, измерьте расстояние между точкой контакта выключателя с педалью тормоза и корпусом выключателя, затем сравните полученное значение с размером А, приведенным в
Таблице размеров и регулировочных данных в конце Руководства. Чтобы отрегулировать выключатель стоп-сигнала, отпустите контргайки (1) и ввинтите или вывинтите выключатель (2) до достижения требуемой величины расстояния А.
|
- Если полученное Вами измерение не совпадает с указанным, отсоедините проводку от выключателя. Отпустите контргайки, затем ввинтите или вывинтите выключатель до совпадения с нужной величиной и затяните контргайки. Подсоедините проводку и проверьте работу выключателя.
|
|
|
|
