12.10. Замена троса (тросов) привода стояночного тормоза
|
|
|

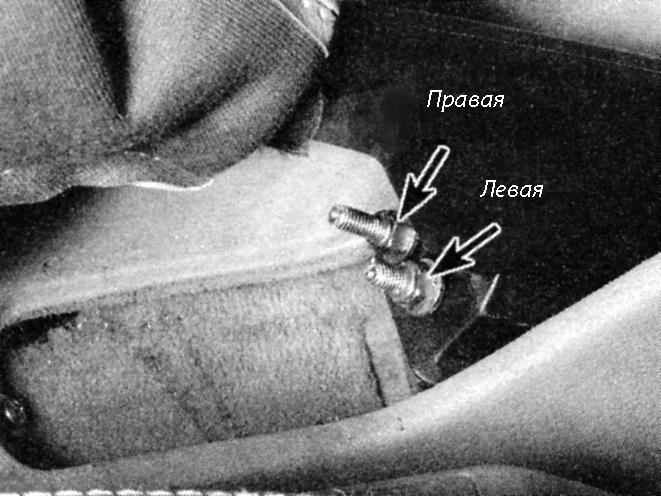

- Отогните чехол у основания рычага стояночного тормоза и отдайте гайку регулировки троса стояночного тормоза, которая также удерживает трос на рычаге тормоза (обе указаны стрелками). Имеются два троса - по одному на каждое заднее колесо - и гайки для каждого троса. На некоторых моделях, чтобы получить доступ к этим гайкам, необходимо снять полностью центральную консоль.
|
- Поддомкратьте автомобиль и надежно установите его на осевые опоры.
- Снимите барабан (см. Раздел Замена башмаков барабанов тормозных механизмов) или диск (см. Раздел Осмотр, снятие и установка тормозного диска) заднего тормозного механизма.
|

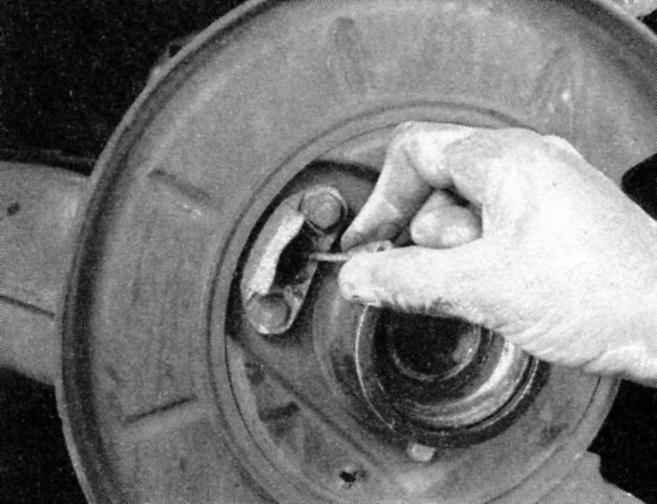

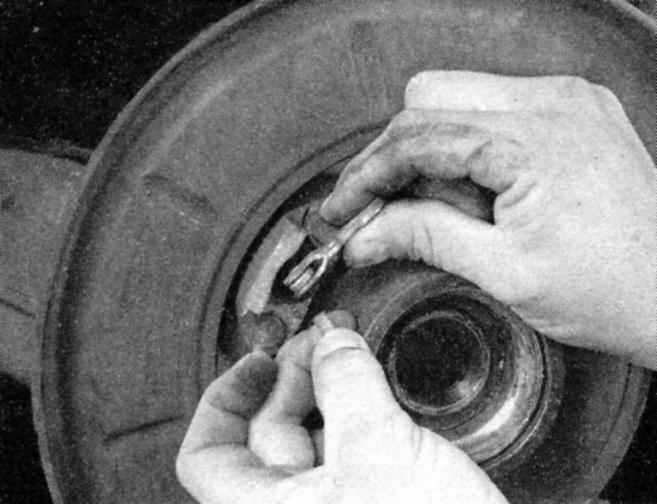

...затем вытащите палец, удерживающий трос на внутреннем кулачке и снимите внутренний кулачок
|
- На моделях с задними барабанными тормозными механизмами вытащите трос и его оболочку с задней стороны щита тормоза, затем освободите оболочку троса от зажимов на задней стороне продольного рычага (легче вытащить старый трос и вставить новый при выпрямленной оболочке, чем при скрученной). На моделях с задними дисковыми тормозными механизмами нет необходимости отсоединять оболочку троса от тормозного щита, но для удобства лучше освободить ее из зажимов и направляющих, чтобы уменьшить ее изгибы.
|
- Вытащите трос из оболочки со стороны колеса.
|
- Смажьте новый трос универсальной смазкой, затем вставьте его в оболочку и пропихните так, чтобы его конец вышел у рычага стояночного тормоза.
- Просуньте оболочку троса через щит тормоза и присоедините задний конец троса к рычагу стояночного тормоза (для моделей с задними барабанными тормозными механизмами) или к исполнительному механизму (для моделей с задними дисковыми тормозными механизмами). Удостоверьтесь, что Вы не перекрутили трос во время его подсоединения.
- Установите оболочку троса обратно в зажимы с обратной стороны продольного рычага.
- На моделях с задними барабанными тормозными механизмами установите тормозные башмаки и барабан (см. Раздел Замена башмаков барабанов тормозных механизмов). На моделях с задними дисковыми тормозными механизмами установите башмаки стояночного тормоза и исполнительный механизм (см. Раздел Проверка состояния, снятие и установка сборки стояночного тормоза), а также задний тормозной диск (см. Раздел Осмотр, снятие и установка тормозного диска).
- Опустите автомобиль на землю и установите регулировочную гайку на рычаг стояночного тормоза. Отрегулируйте трос стояночного тормоза (см. Раздел Регулировка стояночного тормоза) и установите чехол рычага тормоза.
|
|
|
|
