13.6.6. Снятие и установка крышки рычага переключения передач / селектора
|
|

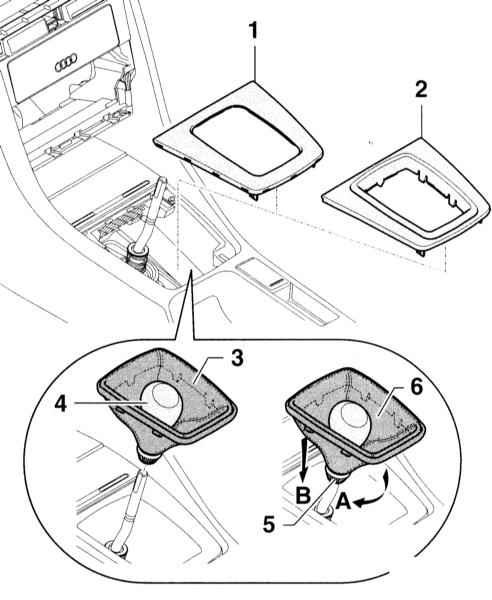

- Откройте пепельницу. Сильно потяните вверх крышку рычага переключения (2) вместе с чехлом (6), отсоединив от четырёх зажимов.
|
|
- Снимите чехол (6) вверх. Поверните против часовой стрелки гайку (5) и снимите ручку (4) с рычага.
|
|
В зависимости от модели вместо гайки может быть хомут. (1) – крышка селектора.
|
|
- Нажмите на планки и отсоедините чехол от рамки (3).
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию. При этом наденьте чехол на рычаг переключения (стрелка В) поверните гайку (5) по часовой стрелке (стрелка А).
|
|
Автоматическая трансмиссия
Снятие
Установка
|
|

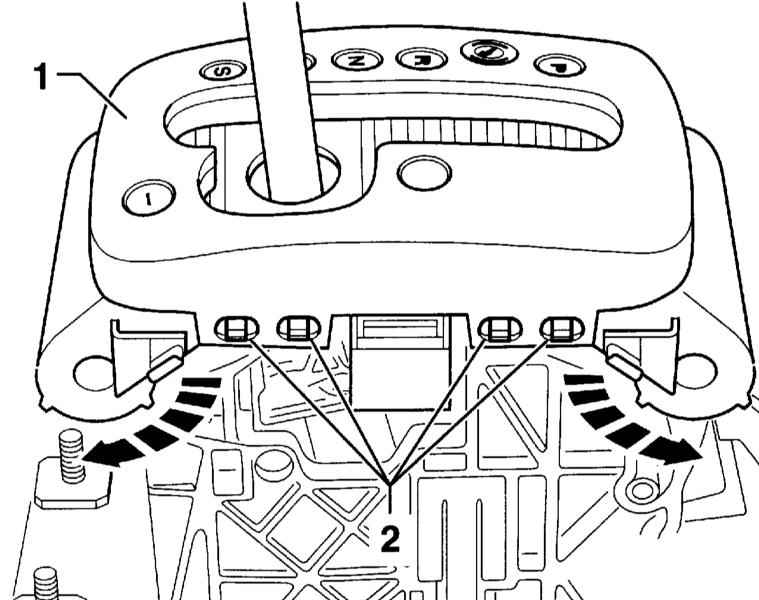

- Установите селектор в положение «D», установите крышку селектора и зафиксируйте её.
- Состыкуйте разъём, установите и зафиксируйте накладку селектора и крышку.
- Установите на место крышку пепельницы.

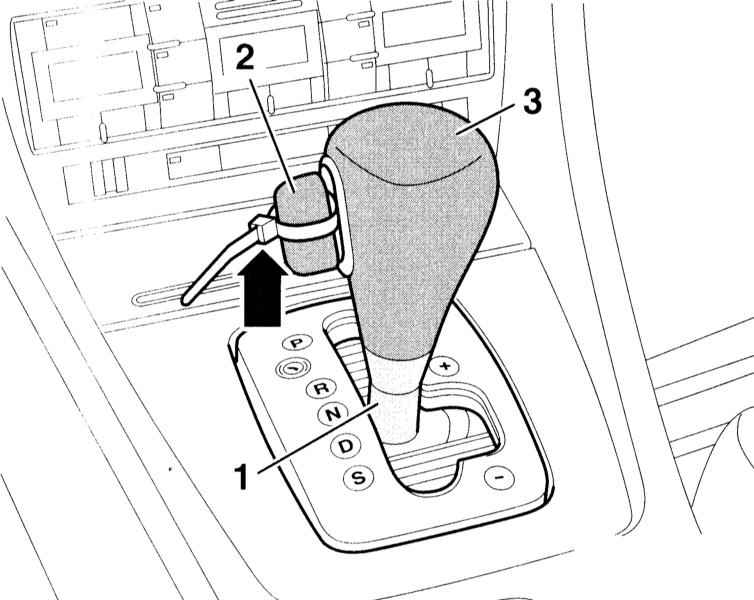

- Установите на селектор ручку и зафиксируйте её.
|
|
Фиксатор при этом должен быть вытянут из ручки, как описано при снятии, и зафиксирован хомутом кабеля. Фиксатор должен показывать влево в сторону водителя.
|
- Снимите хомут кабеля и вдавите фиксатор в ручку.
- Сдвиньте втулку на селекторе вверх, поверните по часовой стрелке и зафиксируйте.
|
|
|
