13.6.15. Снятие и установка верхней облицовки стойки В

ПОРЯДОК ВЫПОЛНЕНИЯ

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
Отсоедините облицовку стойки А в районе стойки В, обратитесь к Разделу Снятие и установка облицовки стойки А.
Отсоедините облицовку стойки D/облицовку над задней дверью (Универсал) в районе стойки В, обратитесь к соответствующему Разделу.
Снимите ремень безопасности на переднем сиденье, обратитесь к Разделу Снятие и установка переднего сиденья.

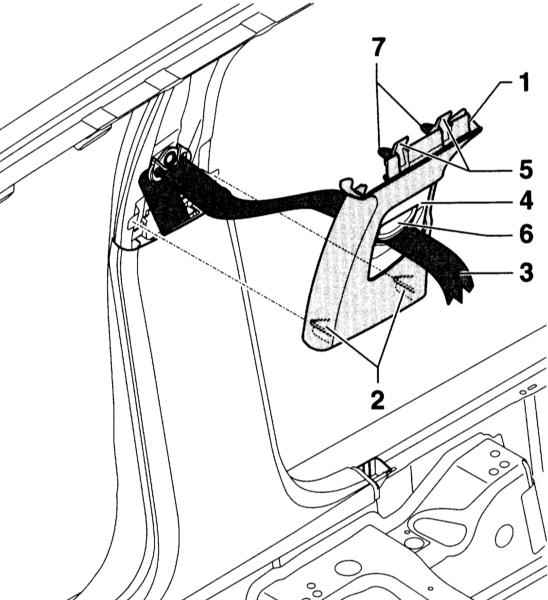

Вытяните облицовку (1) из уплотнителя двери.

Отсоедините облицовку (1) у пружинных зажимов внизу (2) и вверху (5) и (7).
Потяните вниз облицовку (1) и отсоедините от стойки В.
Отсоедините ремень безопасности (3) от регулятора высоты ремня (4) и снимите облицовку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Не нажимайте во время установки на стопорную клавишу (6).

Введите ремень безопасности в регулятор высоты ремня.

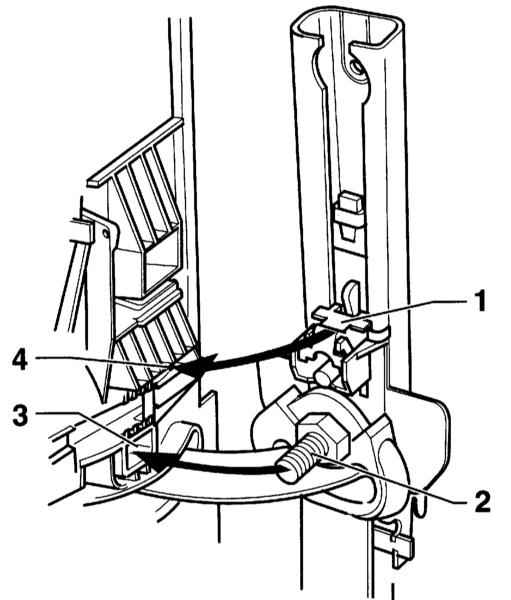

Сместите пряжку с клавишей (4), не нажимая при этом на клавишу, сверху вниз на разблокировочный рычаг (1) регулятора высоты и одновременно введите цапфу (2) в паз (3).

Закрепите облицовку стойки В вверху. При этом должны зафиксироваться стопорные лапки (5) и (7). Следите за правильным зазором.
Прижмите внизу облицовку пружинными зажимами (2) и зафиксируйте.

Положите над облицовкой слева и справа уплотнитель двери.
Проверьте работу регулятора высоты: Нажмите и отпустите стопорную клавишу. Она должна самостоятельно возвращаться в верхнее положение. Сместите регулятор высоты и зафиксируйте его. При этом регулятор должен отчётливо фиксироваться на каждой из пяти позиций. В противном случае снимите облицовку и снова соедините пряжку со стопорной клавишей с регулятором высоты.
Установите ремень безопасности на переднем сиденье, обратитесь к Разделу Снятие и установка переднего сиденья.
Закрепите облицовку стойки А и облицовку стойки D/облицовку над задней дверью (Универсал) в районе стойки В, обратитесь к соответствующему Разделу.

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
