13.6.18. Снятие и установка облицовок (Седан)
|
|
|
При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
|
|
- Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
- Снимите замыкающую планку крыши, см. ниже.
|

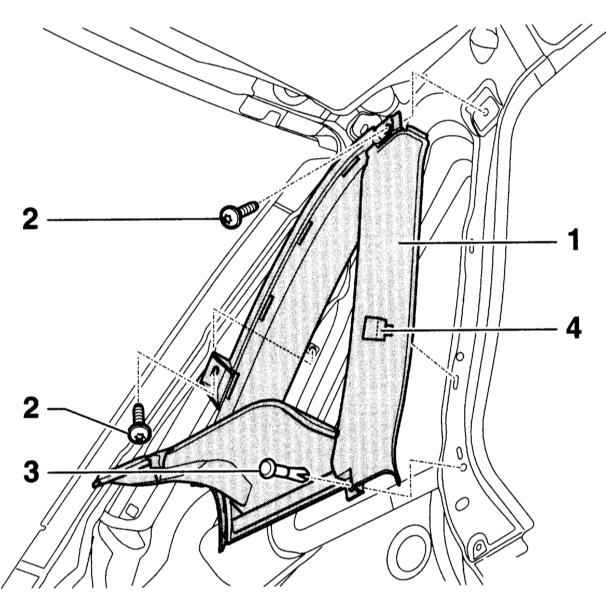

- Выверните винты (2).
|
|
- Снимите боковые подушки заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
- Выньте зажим (3) под боковой подушкой.
- Отсоедините боковую полку и приподнимите её, обратитесь к соответствующему Разделу.
- Отсоедините облицовку стойки С (1) у пружинного зажима (4) и снимите её.
|
|
Установка
|
|
- Приподнимите полку и вставьте облицовку стойки С в пазы на полке.
- Дальнейшая установка выполняется в последовательности, обратной снятию. При этом замените самостопорящиеся винты (2) на новые.
|
|
Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
|
- Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
|
|
Стойка D
Снятие
|
|
|
|
При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
|
|
- Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
- Снимите облицовку стойки D, обратитесь к соответствующему Разделу.
|

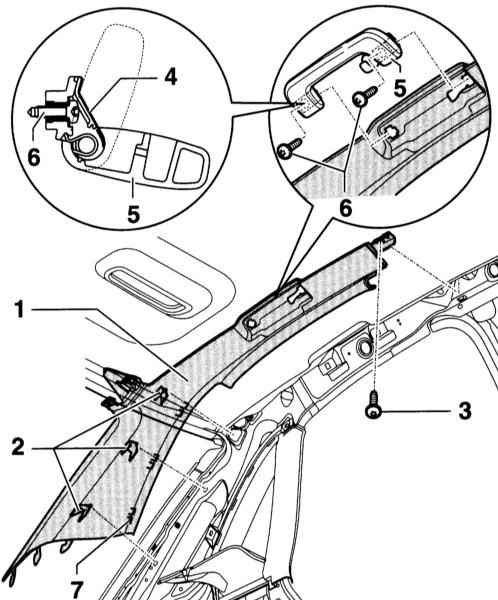

- Нажмите вниз на ручку (5) и откиньте вниз крышку винта (4). Для этого введите в паз (7) тонкую проволоку и откройте крышку.
|
|
- Выверните винты (6).
- Выверните винт (3) и отсоедините сзади облицовку стойки А, обратитесь к соответствующему Разделу.
- Вытяните облицовку (1) под облицовкой стойки В.
- Отсоедините облицовку стойки D (1) у пружинных зажимов (2) и вытяните из полки.
|
|
Установка
|
|
- Введите в полку облицовку сзади стойки D.
- Вставьте крючок (7) в шлиц у облицовки стойки С.
- Закрепите облицовку стойки D у пружинных зажимов (2).
- Вставьте переднюю облицовку под облицовку стойки В.
- Проверьте, чтобы зажим и крючок адаптера подушки безопасности были надежно закреплены.
- Вверните винт (3) и закрепите облицовку позади стойки А.
- Закрепите ручку новыми самостопорящимися винтами (6). Поставьте на место крышку винта.
- Положите над облицовкой уплотнитель двери.
- Установите на место планку замка крыши, см. ниже.
|
|
Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
|
- Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
|
|
Замыкающая планка крыши
Снятие
|
|

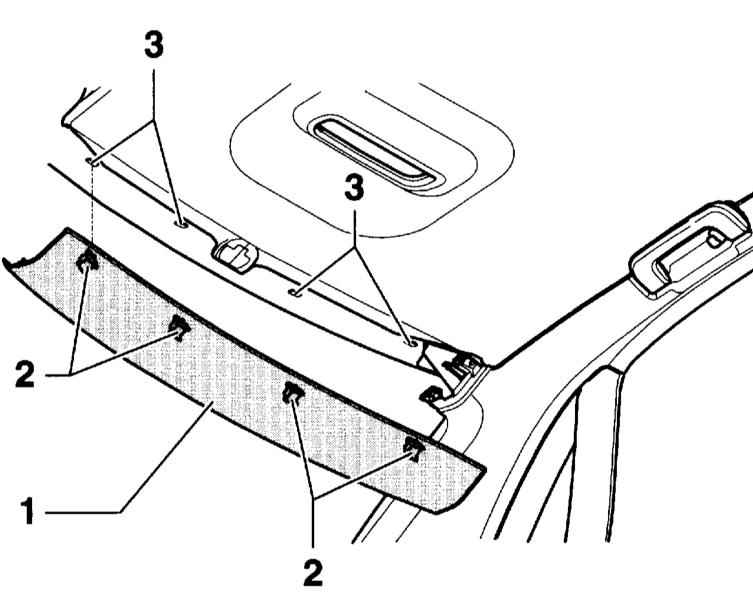

- Отсоедините замыкающую планку крыши (1) у пружинных зажимов (2) из пазов (3) и снимите.
|
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
|
|
Задняя входная планка
Снятие
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
|
|
Полка
Снятие
|
|
- В зависимости от оборудования: Откиньте спинку заднего сиденья или снимите, обратитесь к Разделу Снятие и установка заднего сиденья.
- Отсоедините от полки облицовку стойки С слева и справа.
- Снимите левую и правую боковые подушки заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
- Не откидывающееся заднее сиденье: Отсоедините внизу центральный ремень безопасности.
|

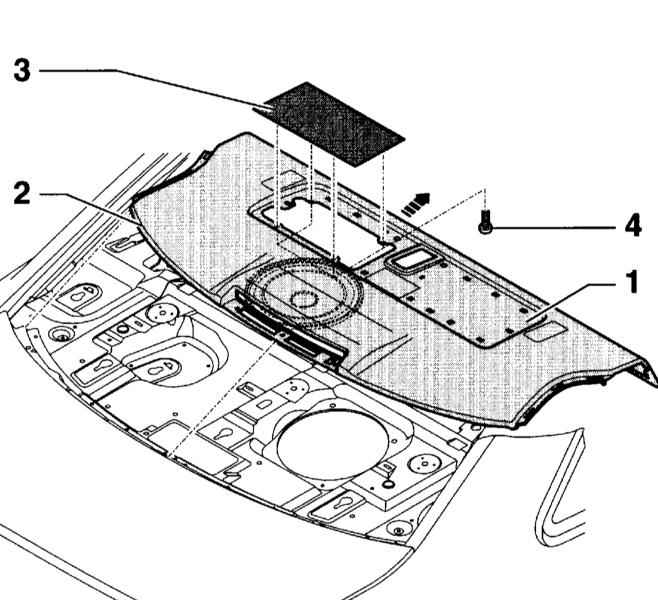

- Снимите с полки с помощью пластмассового клина решётку громкоговорителя (3).
|
|
- В зависимости от оборудования выверните 3 или 4 винта (4).
- Выверните снизу 3 винта крепления солнечных шторок в багажнике и вытяните штору вперед.
- Потяните полку (1) вперед (стрелка), отсоедините у кромки (2) и выньте наверх.
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
|
|
Боковая облицовка багажника
Снятие
|
|
- Откройте багажник и выньте крышку пола.
- Снимите облицовку перекрытия задка.
- Снимите спинку заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
- Выверните болты крепления проушин багажника.
- Отсоедините боковую облицовку у четырёх пружинных зажимов вверху и сзади и снимите вверх. Если необходимо, предварительно откройте в облицовке крышку боковины.
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию. При этом уплотнитель двери положите над облицовкой.
|
|
Перекрытие задка
Снятие
|
|
- Откройте багажник и выньте крышку пола.
|

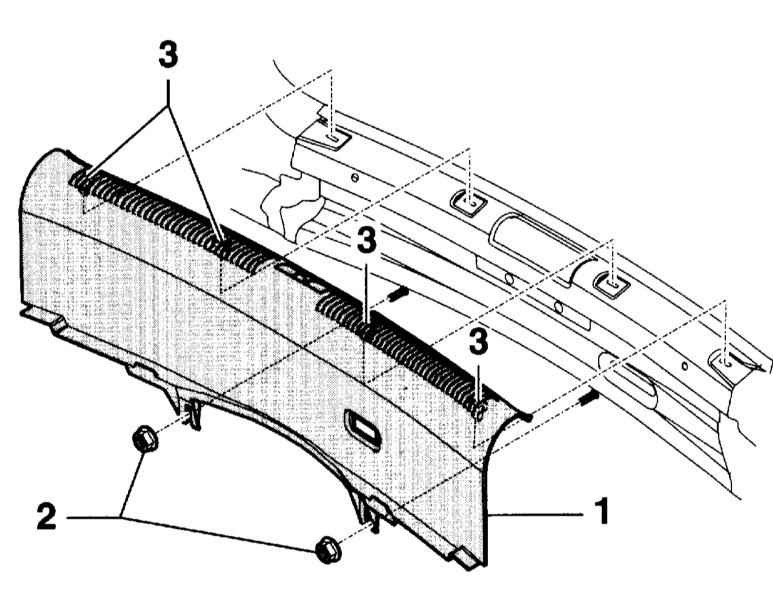

- Отверните 2 гайки (2), при необходимости, выньте запасное колесо.
|
|
- Рассоедините разъём лампы освещения багажника.
- Отсоедините облицовку перекрытия задка (1) в четырёх пружинных зажимах (3) и снимите перекрытие.
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
|
|
|
