13.6.20. Снятие и установка переднего сиденья

ПОРЯДОК ВЫПОЛНЕНИЯ

Для снятия переднего сиденья с боковой подушкой безопасности требуется адаптер AUDI VAS 6036.

Сиденье с регулировкой высоты: Поднимите сиденье.

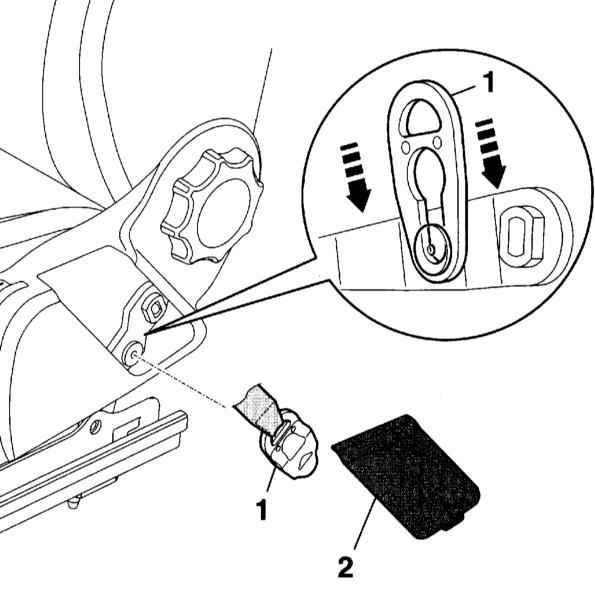

Потяните наверх крышку (2) над наконечником (1) ремня у сиденья и снимите.

Нажмите наконечник ремня (1) вниз (стрелки) и отсоедините от сиденья. Вытяните ремень безопасности из направляющей ремня у сиденья.

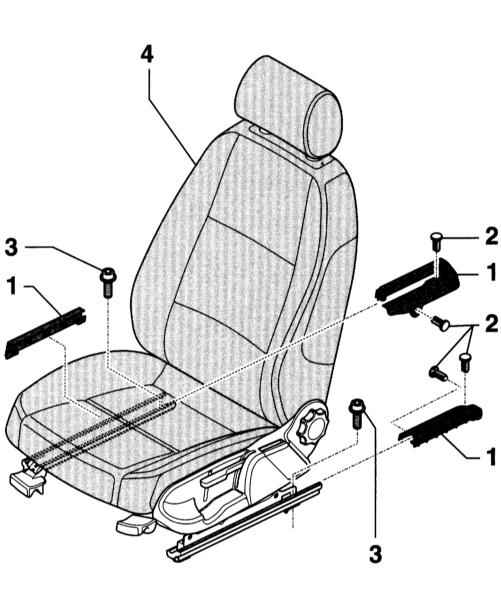

Сдвиньте переднее сиденье (4) вперед.

Вытяните 4 зажима (2) и снимите задние предохранительные крышки (1).
Сдвиньте переднее сиденье назад, вытяните 2 зажима и снимите передние крышки направляющих.
Выверните по 2 винта (3) сзади и спереди.
Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.

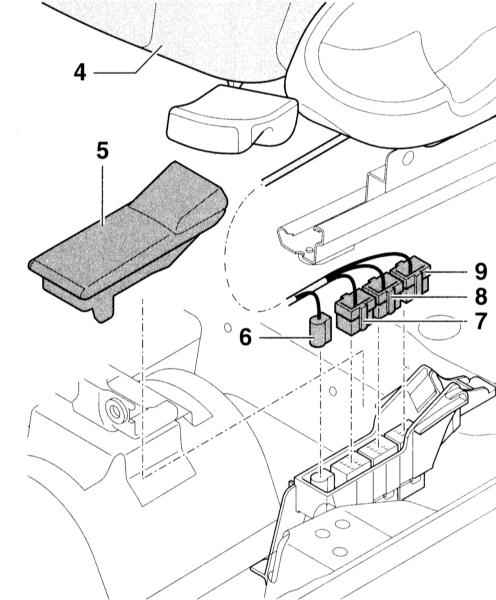

Откиньте назад переднее сиденье (4) и снимите наверх крышку (5) ящика для штекеров.

Перед расстыковкой разъёма боковой подушки безопасности снимите электростатический заряд, для чего кратковременно коснитесь замка двери или кузова. Адаптер подушки безопасности должен оставаться присоединённым до тех пор, пока сиденье не будет снова установлено. Обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

Нажмите лапку у штекера и рассоедините разъём боковой подушки безопасности (оранжевый цвет) (6).
Рассоедините разъём подачи питания (красный цвет) (7), обогрева сиденья (8) (зелёный цвет) и ремня безопасности (чёрный цвет) (9), если они имеются.
Присоедините штекер боковой подушка безопасности (оранжевый цвет) (6) к адаптеру подушки безопасности VAS 6036.

Адаптер обеспечивает дополнительную защиту против электростатического заряда.

Если это возможно, другой конец адаптера подушки безопасности присоедините к штекеру подачи питания (красный цвет) (7).
Выньте переднее сиденье.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию. При этом переднее сиденье закрепите моментом 50Нм.

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

Снимите изолирующую ленту с отрицательного полюса аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Если после включения зажигания сигнализатор подушки безопасности на приборной доске не гаснет, необходимо считать информацию из памяти неисправностей на СТО.
