13.6.22. Снятие и установка переднего ремня безопасности
|
|
|
При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
|
|
Запомните положение установки ремня безопасности, т.к. могут быть различные варианты.
|
|
- Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной
- Отсоедините облицовку стойки А в районе стойки В, обратитесь к соответствующему разделу.
- Отсоедините облицовку стойки D/облицовку над задней дверью (Универсал) в районе стойки В, обратитесь к соответствующему разделу.
- Снимите облицовку стойки В вверху и внизу, обратитесь к соответствующему Разделу.
|
- Снимите ремень безопасности (1) у переднего сиденья, обратитесь к Разделу Снятие и установка переднего сиденья.
|
|
|
|

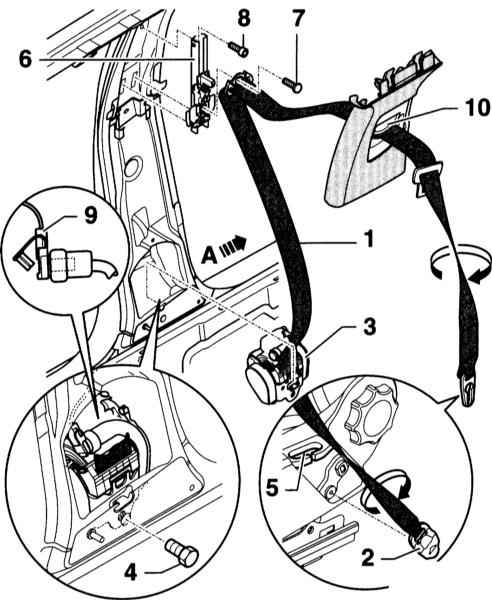

Стрелка А на сопроводительной иллюстрации показывает в направлении движения автомобиля. (2) – наконечник ремня, (5) – направляющая ремня.
|
|
- Выверните винт (4) и выньте устройство для сматывания ремня (3).
- Вытяните отвёрткой жёлтую предохранительную планку и рассоедините жёлто-синий разъём (9).
- Выверните винт (7) и отсоедините ремень (1) от регулятора высоты (6). (8)
- болт крепления регулятора высоты, 23Нм.
|
|
Установка
|
|
|
|
Не нажимайте на стопорную клавишу (10) регулятора высоты ремня во время установки.
|
- Установка выполняется в последовательности, обратной снятию.
- Если у определённого исполнения ремня язычок замка в не рабочем состоянии ремня направлен в сторону стойки В, необходимо повернуть ленту ремня при установке на 180° (стрелка на иллюстрации выше).
- Затяните болты (4) и (7) моментом
55Нм.
- Проверьте работу регулятора высоты ремня, обратитесь к Разделу Снятие и установка верхней облицовки стойки В.
|
|
Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
|
- Снимите изолирующую ленту с отрицательного полюса аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
|
|
|
