13.6.19. Снятие и установка облицовок (Универсал)

 ПОРЯДОК ВЫПОЛНЕНИЯ

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
  2. Снимите боковую подушку заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
  3. Снимите боковую облицовку багажника, обратитесь к соответствующему Разделу.
  4. Снимите облицовку над задней дверью.
  5. Ослабьте винты крепления подушки безопасности головы в задней части.
  6. Снимите направляющую для заднего ремня, обратитесь к Разделу Снятие и установка заднего ремня безопасности.

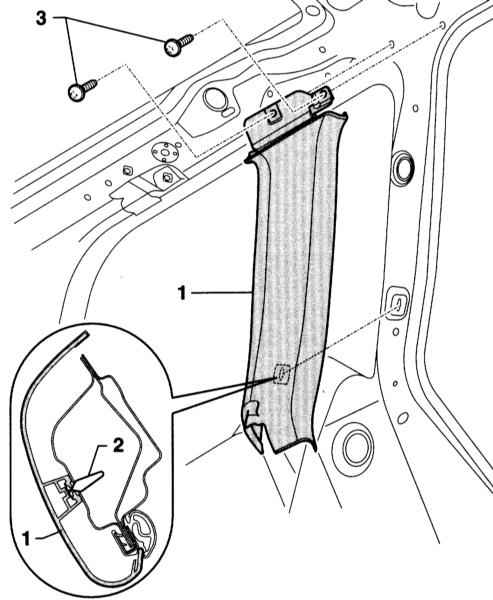

  1. Выверните винты (3), отсоедините облицовку (1) у пружинного зажима (2) и снимите.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию. При этом закрепите подушку безопасности головы новыми винтами.
  2. Положите уплотнитель двери над облицовкой.

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

  1. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Облицовка над задней дверью

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
  2. Отсоедините облицовку сзади стойки А.
  3. Снимите облицовку стойки D.

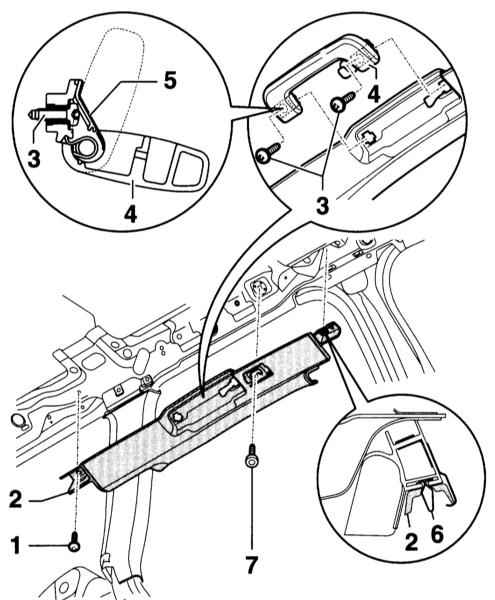

  1. Нажмите вниз на ручку (5) и откиньте вниз крышку винта (4). Для этого введите в паз (7) тонкую проволоку и откройте крышку.
  1. Выверните винты (3).
  2. Выверните винт (1).
  3. Выверните винт (7), для чего сместите назад планку в проушине для разделительной сетки.
  4. Отсоедините облицовку (2) у пружинного зажима (6) и снимите.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию, при этом винт (7) затяните моментом 9Нм.

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

  1. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Стойка D

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
  2. Снимите замыкающую планку крыши, обратитесь к Разделу Снятие и установка облицовок (Седан).
  3. Отсоедините заднюю кромку боковой облицовки грузового отсека, обратитесь к соответствующему Разделу.

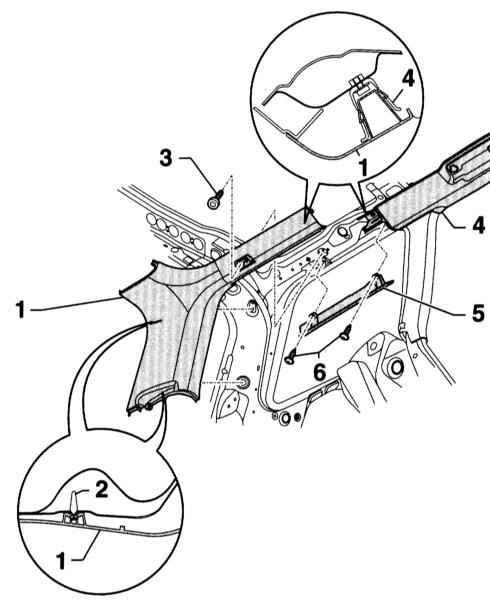

  1. Выверните винт (3), для чего сместите назад планку в проушину для разделительной сетки.
  1. Отсоедините облицовку (1) у двух пружинных зажимов (2) и выньте вверх из боковой облицовки грузового отсека.
  2. Выньте облицовку стойки D (1) назад из облицовки (4) над дверью.
  3. Ослабьте в задней части винты крепления подушки безопасности головы.
  4. Выверните винты (6) и снимите облицовку (5) над задним окном.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности. обратной снятию. При этом закрепите подушку безопасности головы новыми винтами.
  2. Положите уплотнитель крышки задка над облицовкой.

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

  1. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Замыкающая планка крыши

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

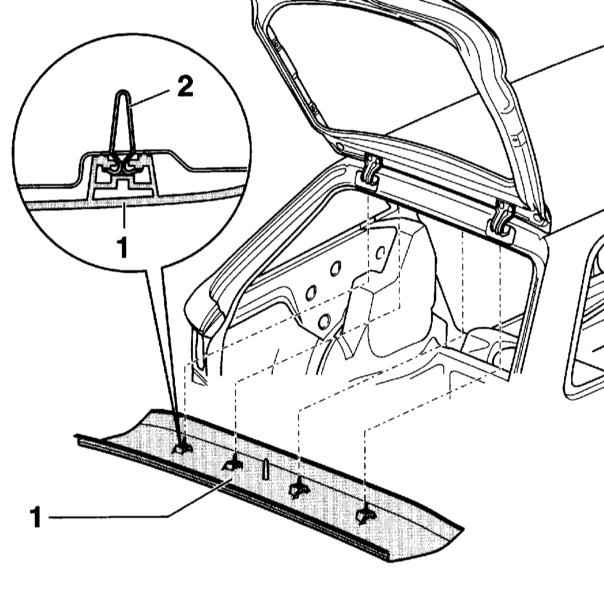

  1. Отсоедините замыкающую планку крыши (1) у четырёх пружинных зажимов (2) и снимите.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
  2. Положите уплотнитель крышки задка над замыкающей планкой крыши.

Боковая облицовка грузового отсека

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Боковая облицовка правая: Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите боковую подушку заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
  2. Освободите пол грузового помещения и выньте.
  3. Снимите накладку грузового отсека, см. ниже.

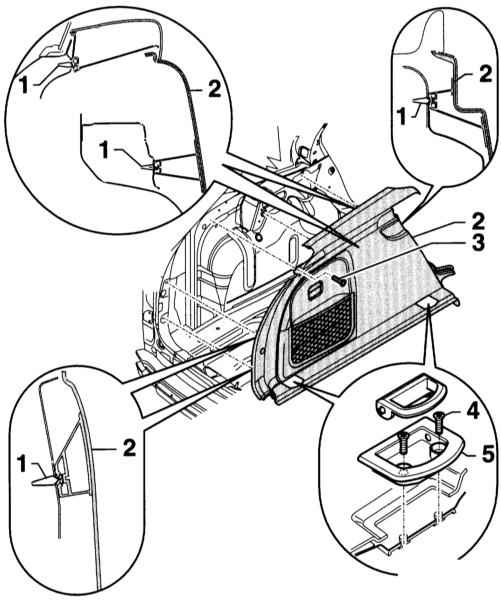

  1. Выверните винты (4) крепления проушины для багажа (5).
  1. Выверните винт (3) и отсоедините боковую облицовку (2) у пружинных зажимов (1).
  2. Правая боковая облицовка: Рассоедините разъём розетки.
  3. Выньте боковую облицовку.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
  2. Правая боковая облицовка: Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Накладка замка грузового отсека

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте дверь задка.

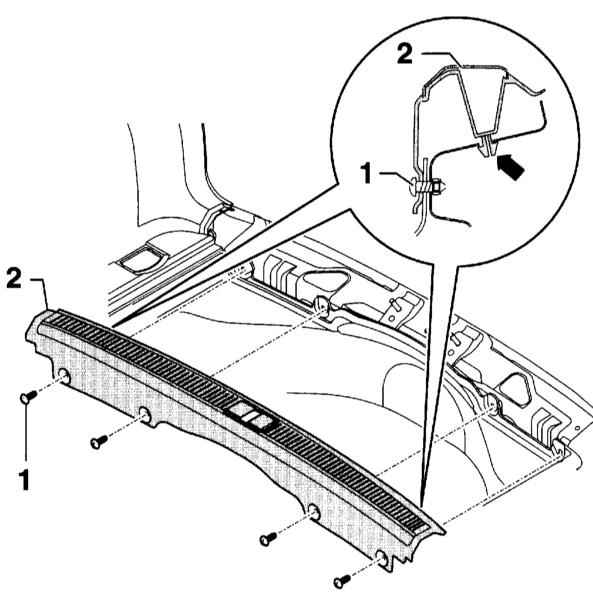

  1. Выверните 4 винта (1) и осторожно отсоедините накладку замка (2) от кромки отсека у стопорных пальцев (стрелка на сопроводительной иллюстрации). При этом сместите пластмассовый клин под накладку и каждый палец снимите отдельно.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
