13.6.21. Снятие и установка заднего сиденья
|
|

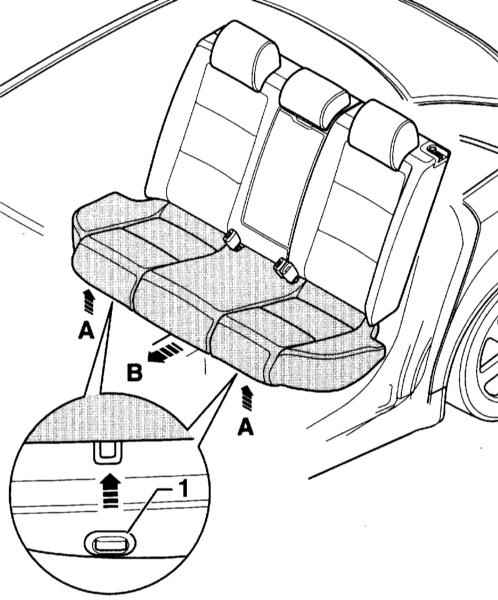

- Сильным рывком отсоедините сиденье (стрелка А) из держателей (1), приподнимите его и потяните назад (стрелка В на сопроводительной иллюстрации).
|
|
- Выньте штекер боковой подушки безопасности из паза у задней стенки подушки заднего сиденья снимите сиденье.
|
|
Установка
|
|
- Установите сиденье на место и вставьте штекер боковой подушки безопасности в паз в подушке заднего сиденья.
- Сдвиньте сиденье назад, спереди вдавите в держатели (1) и зафиксируйте.
|
При этом не повредите держатели.
|
|
|
Спинка заднего сиденья, откидная
Снятие
|
|
- Откиньте вперед спинку заднего сиденья.
|

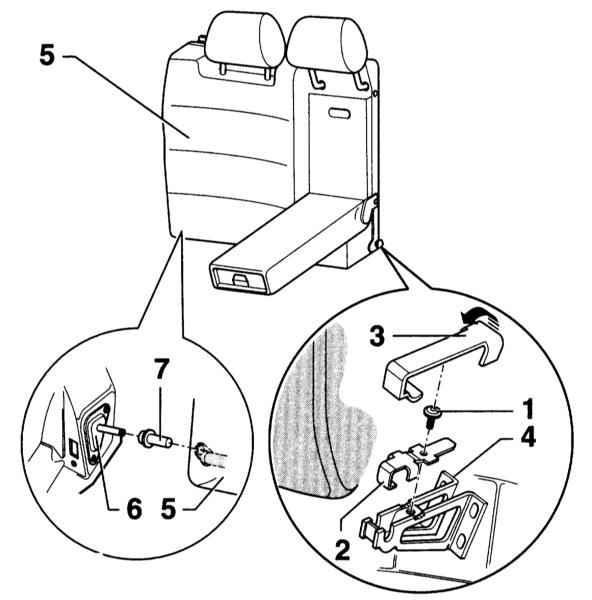

- Подденьте и снимите сзади крышку (3) (стрелка на сопроводительной иллюстрации). Выверните винт (1) и снимите предохранительный хомут (2).
|
|
- Поднимите спинку (5) из опоры (4) и снимите с бокового элемента крепления (6). Втулку (7), при необходимости, снова наденьте.
|

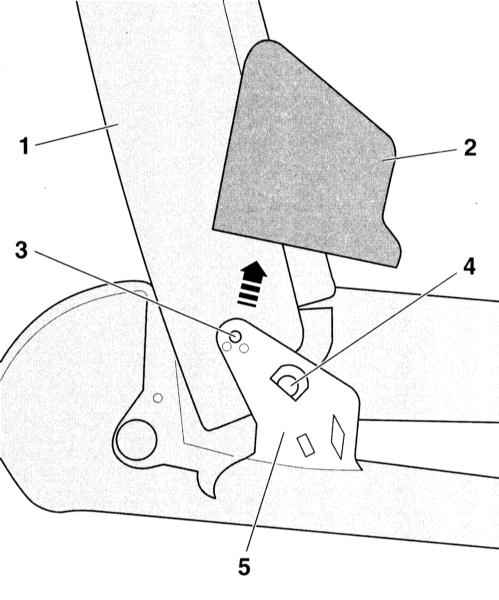

- Снимите крышку (2) у подлокотника (1) в направлении стрелки.
|
|
- Выверните винт (3).
- Выньте палец (4) из петли (5) и выньте подлокотник.
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
|
|
Спинка заднего сиденья, неподвижная
Снятие
|
|
|
|
При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
|
|
- Снимите заднее сиденье.
- Выньте подголовники из спинок.
- Выньте направляющие для подголовников из спинок. При этом вставьте небольшую отвёртку наискосок через отверстие у направляющей, нажмите на отвёртку внутрь, освободите стопор и выньте направляющую из спинки.
- При необходимости, выньте из спинки рамку мешка для лыж.
-
Модели с боковой подушкой безопасности:
Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
-
Модели с боковой подушкой безопасности:
Рассоедините разъём подушки безопасности.
|

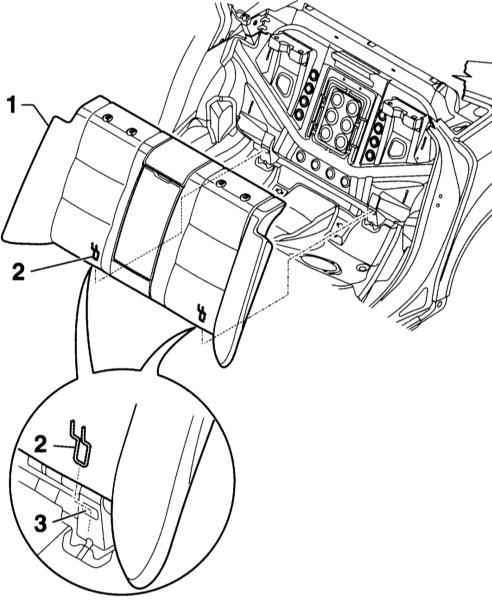

- Выньте спинку (1) наверх из хомутов (2) креплений (3).
|
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
|
|
Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
|
- Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
|
|
Боковая подушка заднего сиденья
Снятие
|
|
|
|
При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
|
|
- Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной
- Снимите заднее сиденье.
|

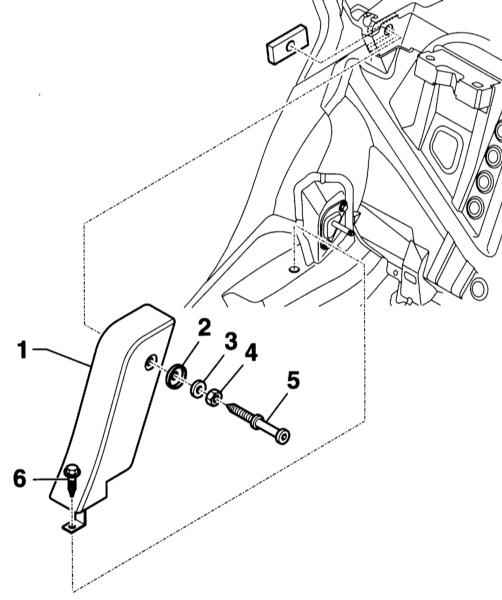

- Выверните винт (6).
|
|
- Модели с боковой подушкой безопасности: Нажмите на стопорную планку и рассоедините разъём подушки безопасности.
- Отверните гайку (4), выверните анкерный болт (5) и снимите боковую подушку (1). (2) - тарельчатая шайба, (3) – шайба.
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
При этом отрегулируйте анкерный болт и затяните гайку моментом
55Нм. Винт (6) затяните моментом 10Нм.
|
|
Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
|
- Модели с боковой подушкой безопасности: Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
- Если после включения зажигания сигнализатор подушки безопасности на приборной доске не гаснет, необходимо считать информацию из памяти неисправностей на СТО.
|
|
|
