13.5.6. Снятие и установка переднего крыла

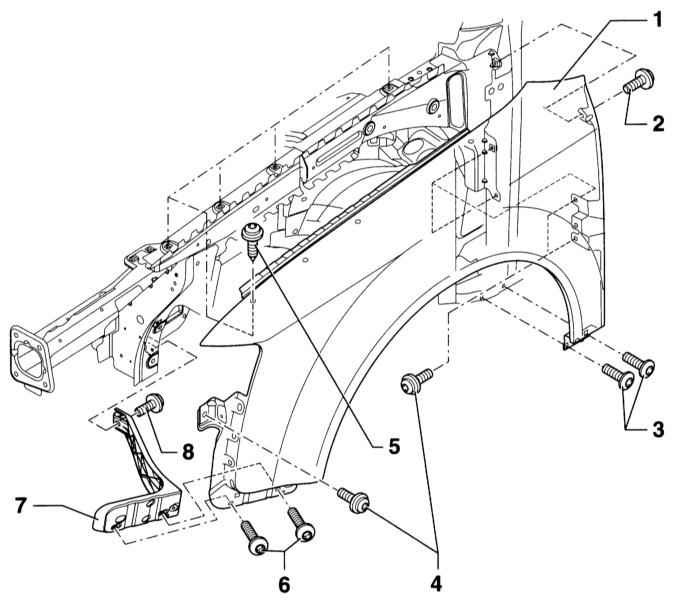

1 — Крыло 2 — Болт, 7Нм* 3 — Болт, 10Нм* 4 — Болт, 10Нм* 5 — Болт, 10Нм*	6 — Болт, 10Нм* 7 — Кронштейн 8 — Болт, 10Нм* *) после каждого отворачивания замените

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Снимите бампер, обратитесь к Разделу Снятие и установка переднего бампера.
Снимите локер крыла, обратитесь к Разделу Снятие и установка локера переднего крыла.

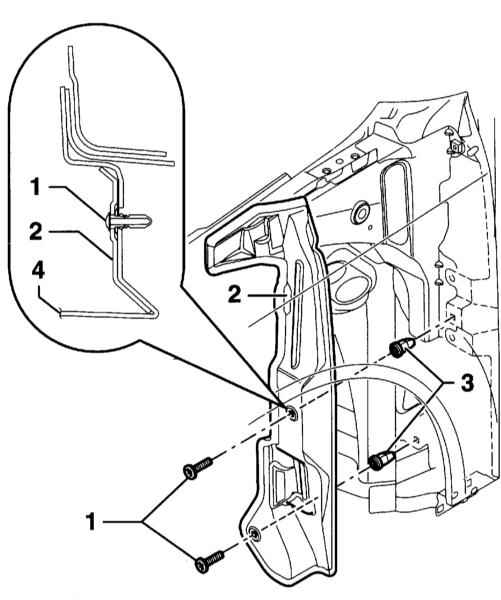

Выверните болт (1) из гайки (3) и снимите замок (2) с крыла (4).

Выверните винты крепления фары, обратитесь к Разделу Снятие и установка фар.
Рассоедините разъём бокового повторителя поворота.
Выверните болты с (2) по (6) и (8) и снимите крыло (1), обратитесь к иллюстрации в начале раздела.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию. При этом болты и шайбы крепления крыла необходимо заменить на новые.
Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
