13.5.35. Снятие и установка жиклёра омывателя заднего стекла

ПОРЯДОК ВЫПОЛНЕНИЯ

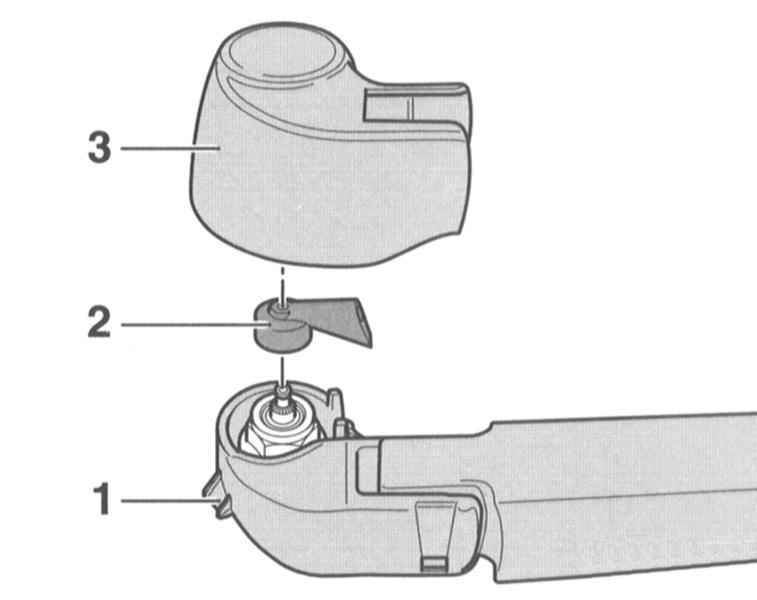

Осторожно подденьте и снимите крышку (3) с оси стеклоочистителя (1).

Жиклёр установлен в оси стеклоочистителя.

Осторожно снимите жиклёр (2) с присоединительной трубки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
При этом жиклёр устанавливается на оси очистителя таким образом, чтобы отверстие указывало в паз на рычаге.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

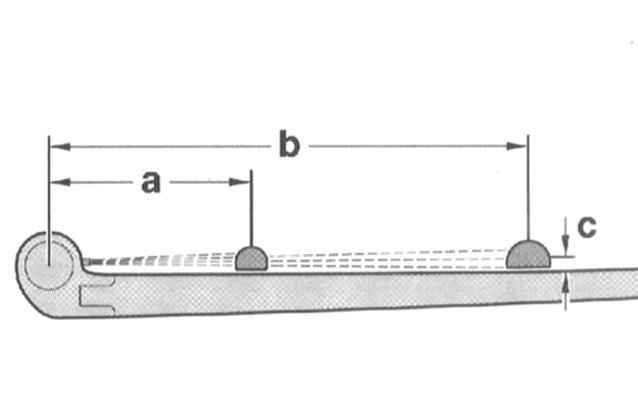

Отрегулируйте жиклёр таким образом, чтобы струя воды попадала на заднее стекло выше очистителя.
a — 125 мм
b — 295 мм
c — 5 мм
