13.5.20. Снятие и установка цилиндра замка двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте дверь водителя.

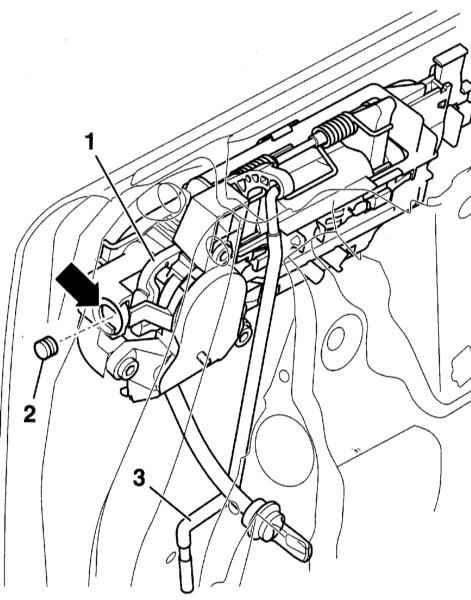

Снимите крышку (2) и поверните винт (стрелка на сопроводительной иллюстрации) до упора против часовой стрелки. Таким образом смещается назад стопорная скоба (1) и освобождается цилиндр замка. (3) – приводная штанга.
Выньте цилиндр с крышкой из ручки двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
