13.5.9. Снятие и установка троса привода капота

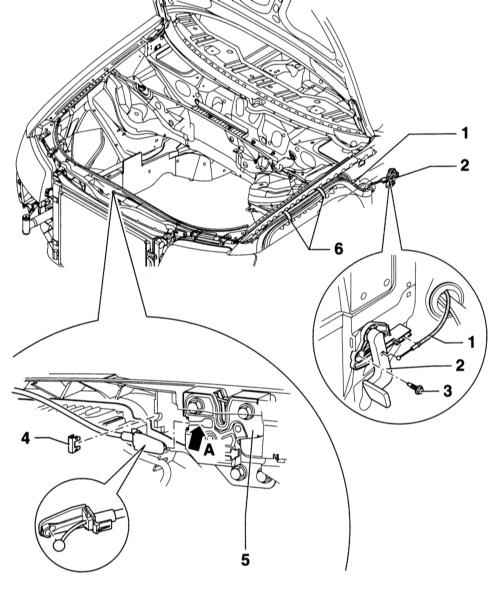

1 — Трос привода капота 2 — Рычаг привода 3 — Болт	4 — Стопорная скоба 5 — Замок капота 6 — Держатели зажимов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.
Снимите локер переднего крыла, обратитесь к Разделу Снятие и установка локера переднего крыла.
Потяните рычаг (2) привода капота. Выверните винт (3) и отсоедините трос (1) от рычага.
Откройте капот и отсоедините скобу (4) у опоры.
Вытяните трос (1) из опоры у замка капота (5) и отсоедините шар у троса из проушины (стрелка А).
Отсоедините трос у держателей зажима (6) и вытяните через направляющий канал в двигательном отсеке.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
