13.5.24. Снятие и установка облицовки двери задка (Универсал)
|
|

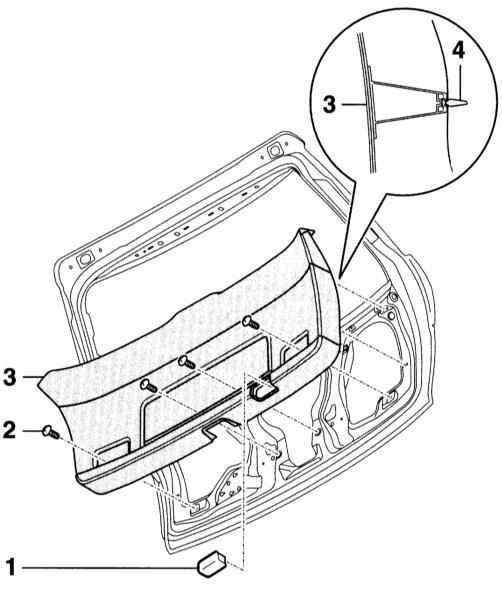

- Откройте дверь задка и снимите лампу освещения (1), обратитесь к Разделу Снятие и установка плафонов внутреннего освещения.
|
|
- Откройте крышку в облицовке (3), освободите держатель и выньте предупреждающий знак.
|
- Выверните 4 винта (2).
|

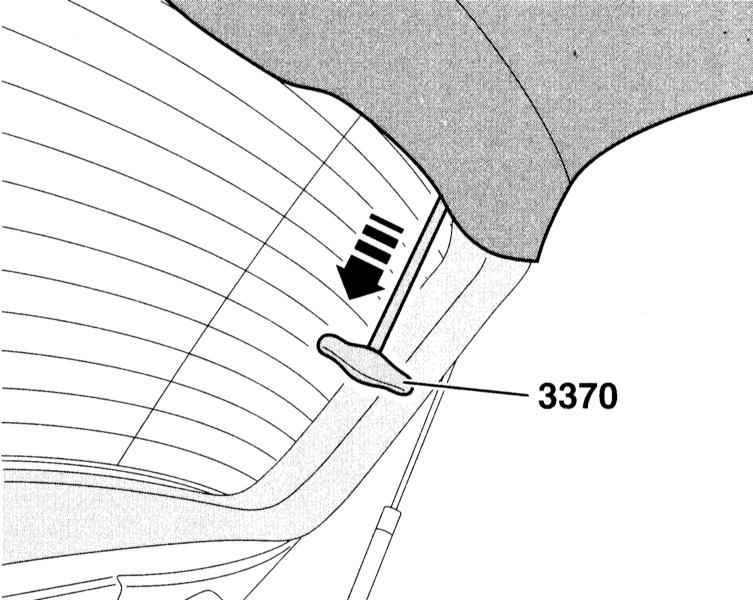

- Снимите с помощью вытяжного крюка 3370 или HAZET 2520-1 верхнюю облицовку справа и слева из держателя зажима).
|
|
- Выньте осторожно 6 пружинных зажимов (4) из двери задка и снимите облицовку (3).
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию. При этом следите за тем, чтобы облицовка правильно вошла в крышку у замка двери задка.
|
|
Облицовка заднего окна
Снятие
|
|
-
Откройте дверь задка и снимите нижнюю облицовку двери задка.
|

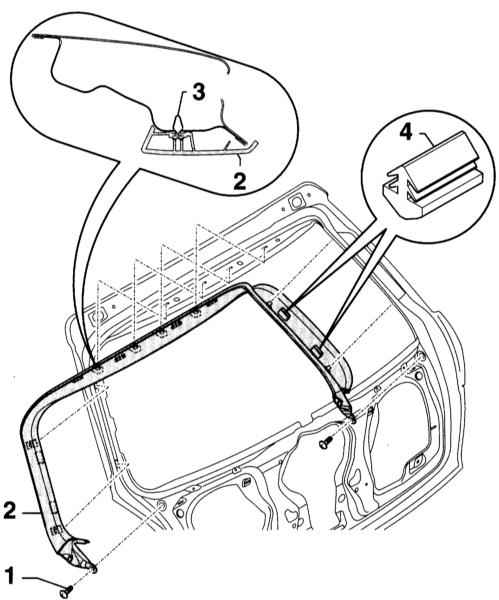

- Выверните 2 винта (1).
|
|
- Отсоедините по 2 пружинных зажима (3) с боков из двери задка. (4) – резиновый упор.
|
- Выньте 4 пружинных зажима (3) вверху из двери и снимите облицовку (2).
|
|
Установка
|
|
- Следите за правильным положением восьми резиновых упоров.
- Установите облицовку сначала по бокам, а затем вверху.
- Зафиксируйте облицовку сначала вверху в отверстиях двери задка, затем по бокам.
- Закрепите облицовку двумя винтами.
|
|
|
