13.5.21. Снятие и установка облицовки крышки багажника

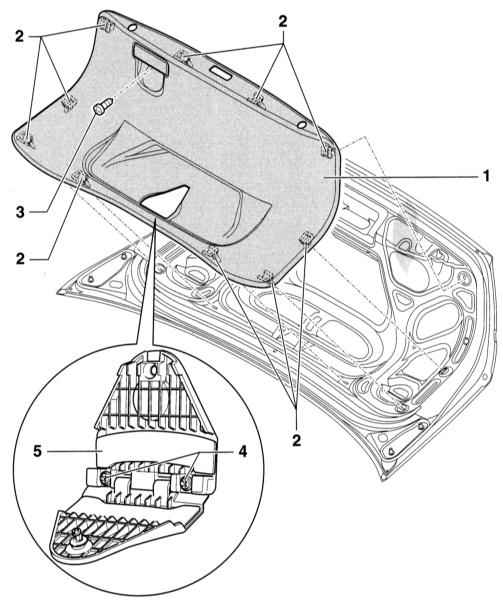

Облицовка крышки багажника


1 — Облицовка крышки багажника 2 — Держатели зажима	3 — Болты, 2 шт. 5 — Держатель предупреждающего знака

Седан

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте багажник и снимите крышку замка багажника.
Выверните винт (3) в проеме под ручку.
Выньте предупреждающий знак.
Выверните 2 болта крепления (4) и снимите держатель предупреждающего знака (5).
Модели с аварийной разблокировкой: Снимите крышку, выверните болт и снимите аварийный рычаг.
Снимите облицовку (1) из держателей зажима (2).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
