2.3.5. Снятие и установка уплотнительного фланца и маховика / ведомого диска

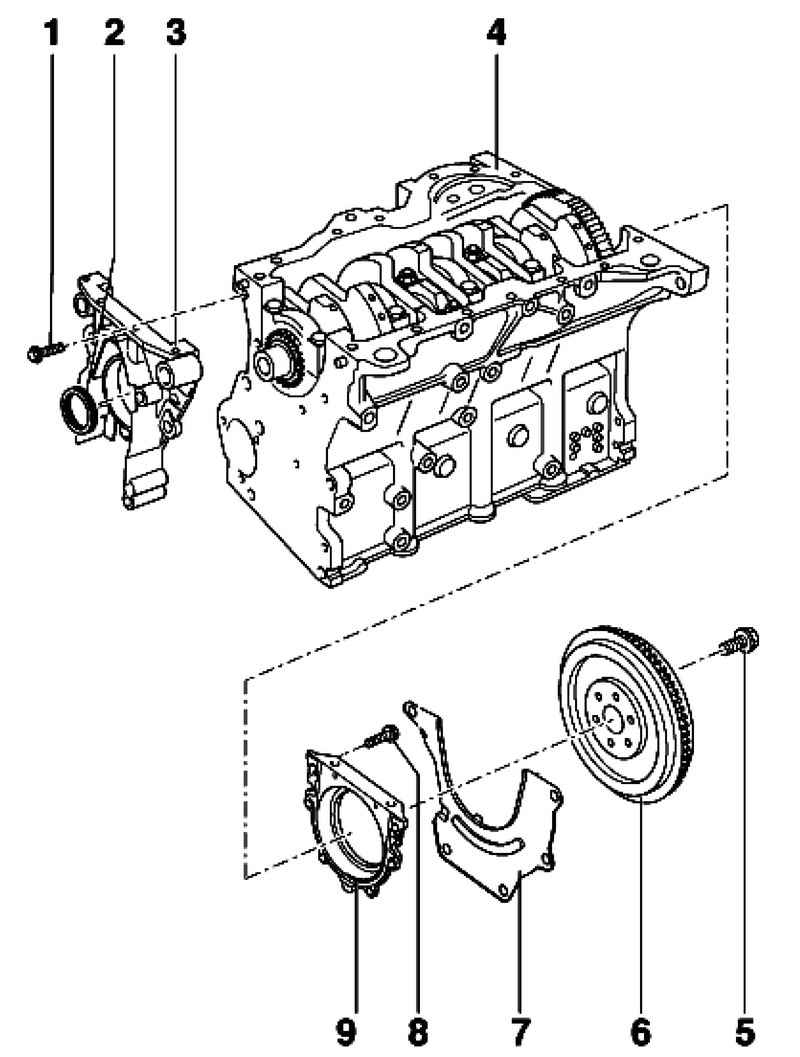

Рис. 2.108. Уплотнительный фланец и маховик: 1 – болт 15 Н·м; 2 – уплотнительная манжета; 3 – передний уплотнительный фланец; 4 – блок цилиндров; 5 – болт крепления двухмассового маховика/ведомого диска; 6 – двухмассовый маховик и ведомый диск; 7 – промежуточный щиток; 8 – болт 15 Н·м; 9 – задний уплотнительный фланец с сальником

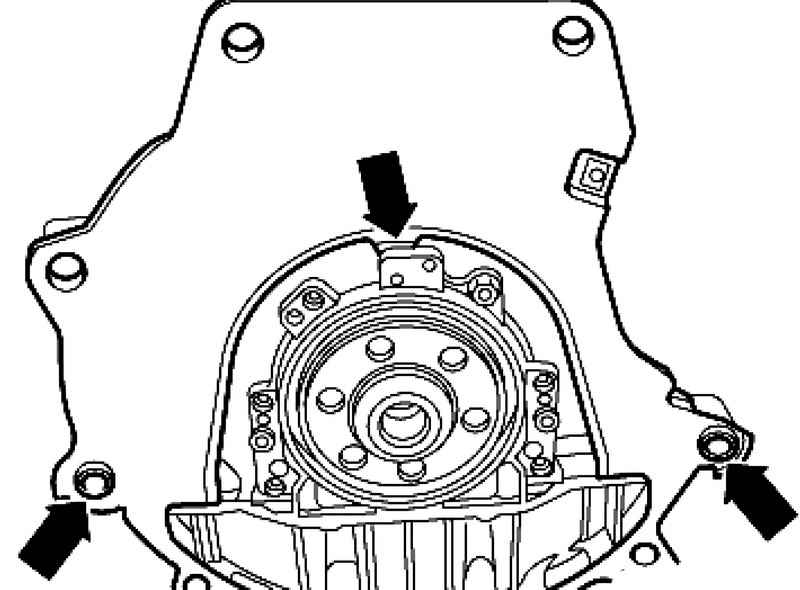

Рис. 2.109. Установка промежуточного щитка

Установите промежуточный щиток (рис. 2.109).

Подвесьте промежуточный щиток на уплотнительном фланце и насадите на установочные втулки.
