2.3.15. Снятие и установка клапана 1 системы изменения фаз газораспределения

ПРИМЕЧАНИЕ
Уплотнения и манжетные уплотнения необходимо заменять.

Снятие

Кожух двигателя
Рис. 2.54. Кожух двигателя


Снимите кожух двигателя (рис. 2.54).
Отсоедините электрический разъем 1.

Электрический разъем и держатель жгута проводов

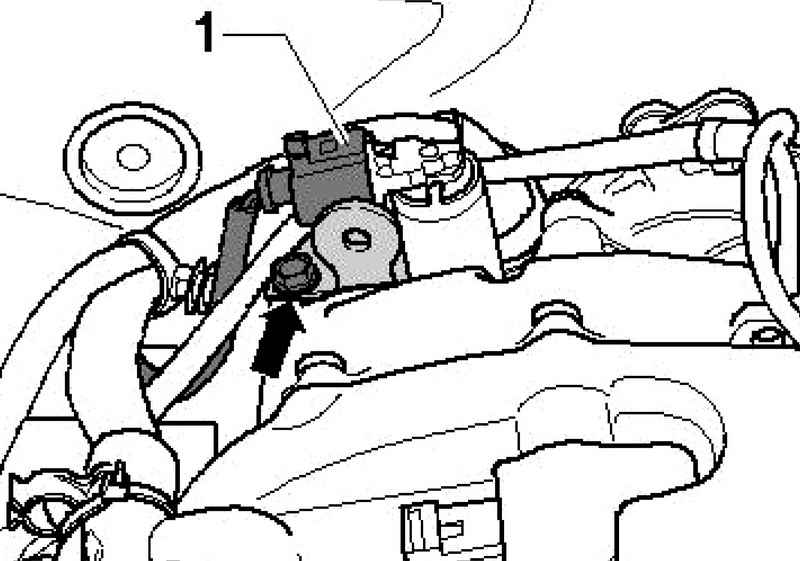

Рис. 2.140. Электрический разъем и держатель жгута проводов


Открутите держатель жгута проводов (рис. 2.140).

ПРИМЕЧАНИЕ
Запрещается извлекать клапан 1 системы изменения фаз газораспределения за штекер.


Крепление клапана системы изменения фаз газораспределения

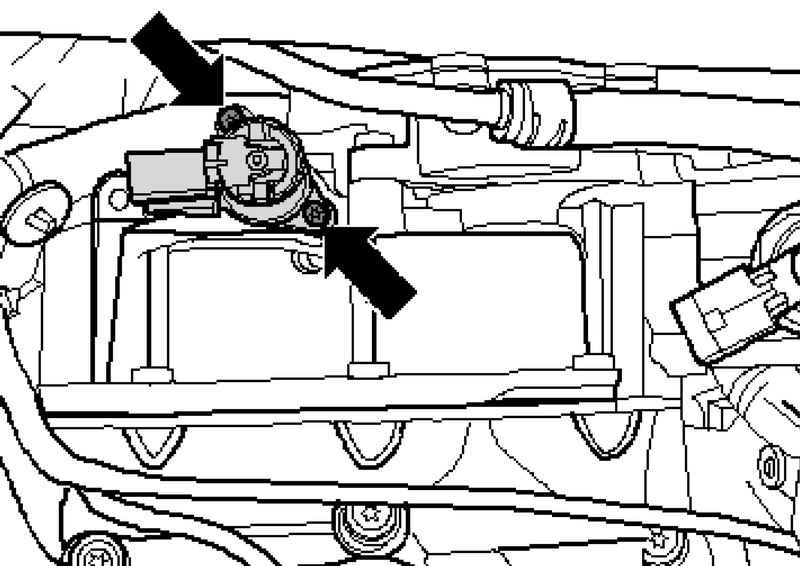

Рис. 2.141. Крепление клапана системы изменения фаз газораспределения


Открутите болты и извлеките клапан 1 системы изменения фаз газораспределения из корпуса (рис. 2.141).

Установка
Новый клапан 1 системы изменения фаз газораспределения доставать из упаковки следует непосредственно перед установкой.

ПРИМЕЧАНИЕ
На клапане 1 системы изменения фаз газораспределения и в корпусе не должно быть загрязнений.

ВНИМАНИЕ
Защитите клапан 1 системы изменения фаз газораспределения от физического воздействия (ударов и толчков).

Смочите уплотнительное кольцо моторным маслом.
Аккуратно вставляйте клапан 1 системы изменения фаз газораспределения в корпус и вдавить его от руки до упора, горизонтально относительно оси клапана.
Вкрутите болты и затяните их динамометрическим ключом и трещоткой 1/4’’ с головкой TORX T20, а также Bithalter из комплекта головок TORX.
Дальнейшая установка и сборка выполняется в обратной снятию последовательности.

Момент затяжки
Клапан 1 регулировки фаз газораспределения: 4 Н·м.
