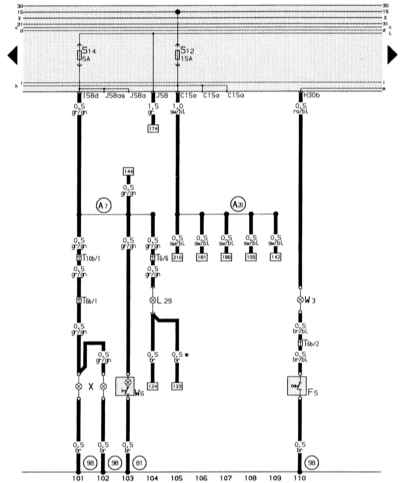

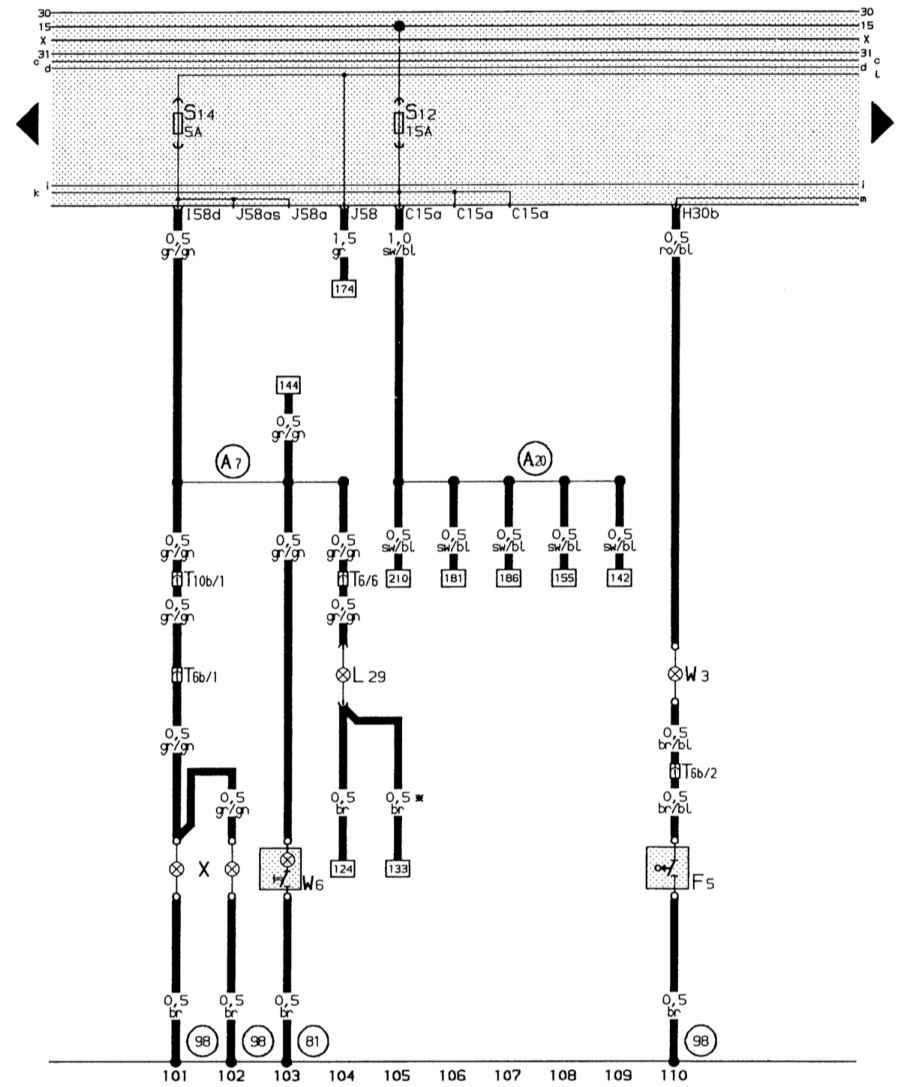

14.12.6. Освещение вещевого ящика, освещение багажного отсека, освещение номерного знака, освещение моторного отсека

F5 – выключатель освещения багажного отсека
L29 – лампочка освещения моторного отсека
T6 – шестиконтактное штекерное соединение черного цвета, штекерная колодка в дополнительном блоке реле
T6b – шестиконтактное штекерное соединение черного цвета, в багажном отсеке слева
T10b – десятиконтактное штекерное соединение коричневого цвета, штекерная станция в дополнительной опоре реле
W3 – лампочка освещения багажного отсека
W6 – лампочка освещения вещевого ящика

X – лампочка освещения номерного знака
(81) – соединение на «массу» – 1- в электроцепи к приборной панели
(98) – соединение на «массу» в электроцепи к крышке багажника
(A7) – положительная соединительная линия (58 D1) в электроцепи к приборной панели
(A20) – соединительная линия (15а) в электроцепи к приборной панели
* только на версии с обогреваемыми форсунками стеклоомывателя/системы очистки фар
