14.15. 2,6-литровый 6-цилиндровый двигатель (110кВт)

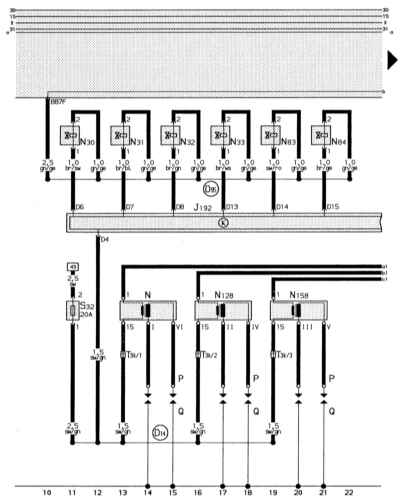

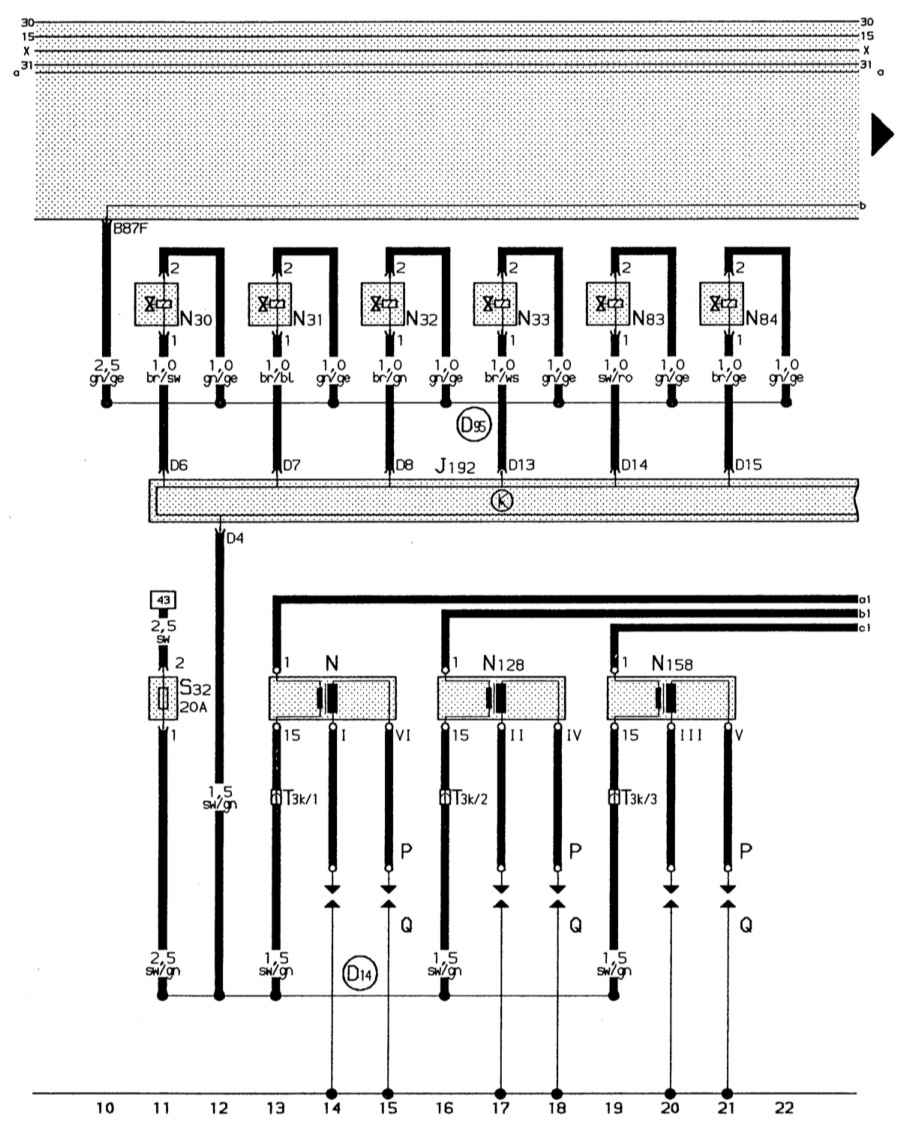

Электронная система впрыска, впрыскные форсунки, система зажигания

Цвета проводов: sw/gl – ч/з, sw – ч, gl/ge – з/ж, br/sw – к/ч, br/bl – к/сн, br/gl – к/з, br/ws – к/ч, sw/ro – ч/кр, br/ge – к/ж.

J192 – блок управления многоточечным впрыском
L – катушка зажигания
L30 – впрыскная форсунка цилиндра 1
L31 – впрыскная форсунка цилиндра 2
L32 – впрыскная форсунка цилиндра 3
L33 – впрыскная форсунка цилиндра 4
L83 – впрыскная форсунка цилиндра 5
L84 – впрыскная форсунка цилиндра 6

L128 – катушка зажигания 2
P – наконечники проводов свечей зажигания
Q – свечи зажигания
S32 – предохранитель в отсеке дополнительных предохранителей (катушка зажигания и управление двигателем I)
T3k – трехконтактное штекерное соединение белого цвета, для катушек зажигания
(D14) – соединительная линия (катушка зажигания – блок управления), в электроцепи спереди справа
(D85) – соединительная линия (впрыскные форсунки), в электроцепи моторного отсека
F60 – выключатель сигнала холостого хода
