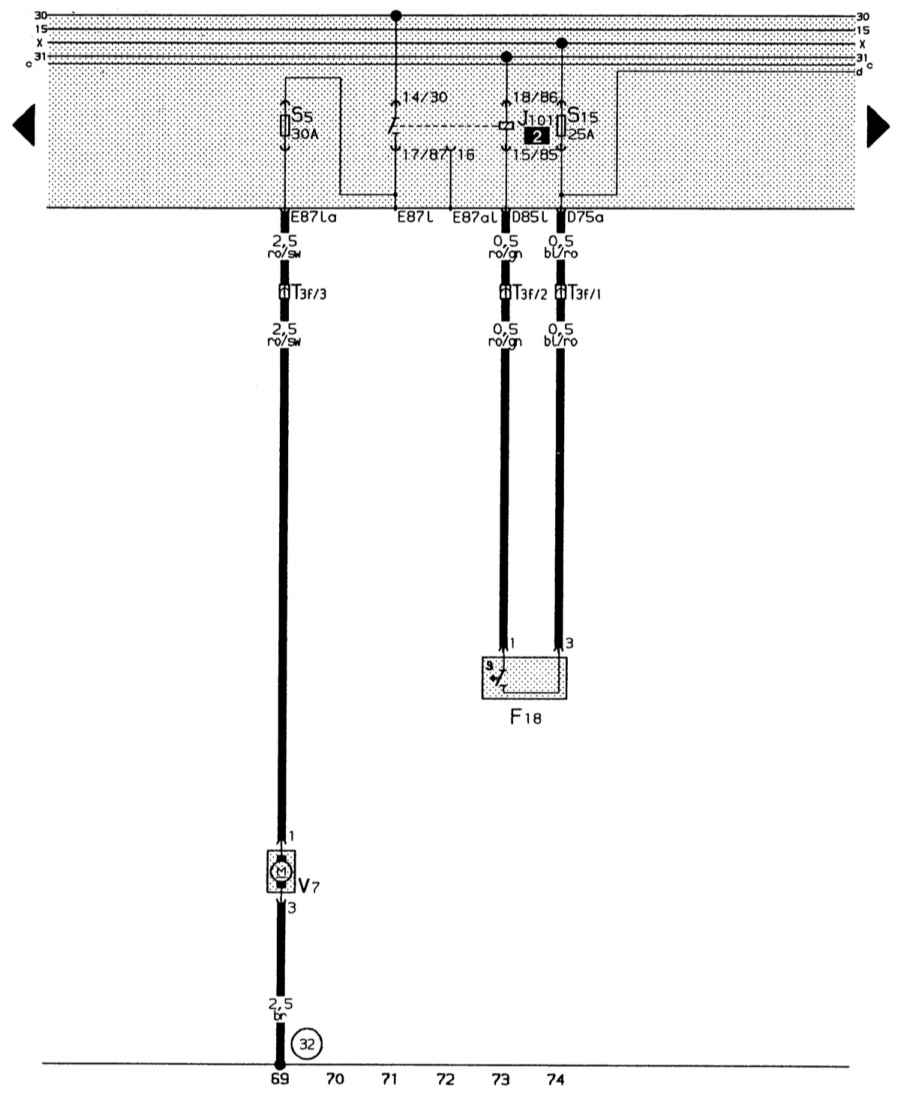

14.12.3. Вентилятор для охлаждающей жидкости, термовыключатель для вентилятора


F18 – термовыключатель вентилятора для охлаждающей жидкости J101 – реле второй скоростной ступени вентилятора системы охлаждения	T3f – трехконтактное штекерное соединение зеленого цвета, за приборной панелью слева V7 – вентилятор охлаждающей жидкости 32 – точка «массы», за приборной панелью слева
