14.14. 2,3-литровый 5-цилиндровый двигатель (98 кВт)

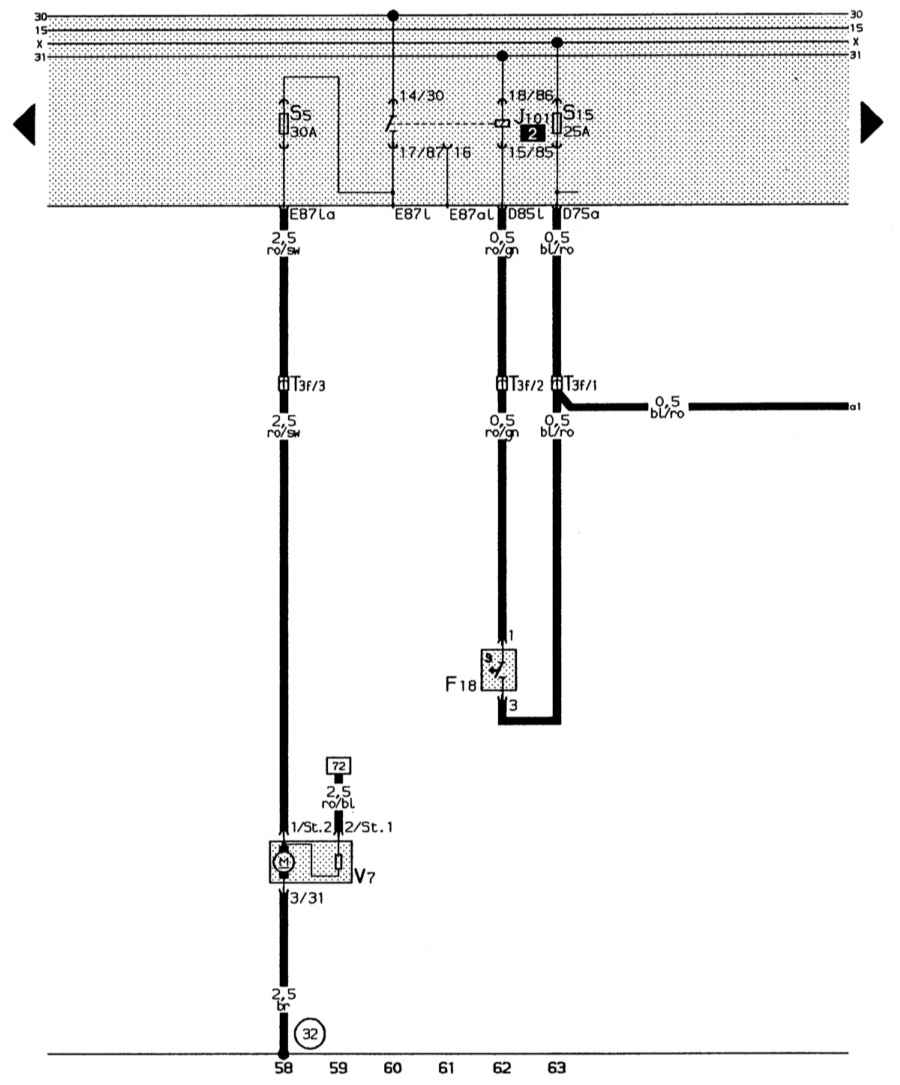

Вентилятор системы охлаждения

Цвета проводов: br – к, ro/bl – кр/сн, ro/sw – кр/ч, ro/gl кр/з, bl/ro – сн/кр.

F18 – термовыключатель вентилятора системы охлаждения
J101 – реле второй ступени вентилятора системы охлаждения
T3f – трехконтактное штекерное соединение зеленого цвета, за приборной панелью слева
V7 – вентилятор системы охлаждения
(32) – точка «массы», за приборной панелью слева
F87 – термовыключатель включения вентилятора системы охлаждения после прекращения работы двигателя
J138 – блок управления включением вентилятора системы охлаждения после прекращения работы двигателя

T3a – трехконтактное штекерное соединение черного цвета, за приборной панелью слева
(32) – точка «массы», за приборной панелью слева
(83) – соединение на «массу» (корпус) – 1 – , в электроцепи моторного отсека справа
G39 – лямбда-зонд с отоплением
J21 – блок управления KE-Jetrolic
L17 – пусковой топливный клапан
L71 – клапан стабилизации холостого хода
