3.2.9. Снятие и установка электромагнита блокировки селектора N110

Снимите привод переключения передач.

Разблокируйте и отсоедините штекерное соединение.

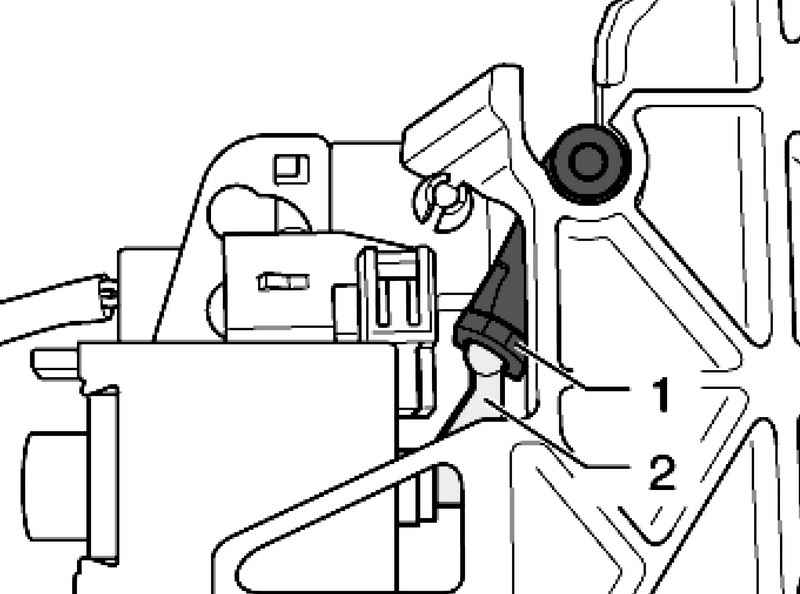

Рис. 3.20. Извлечение электромагнита

Разблокируйте электромагнит в креплении и извлеките его из блокирующего рычага 1 и привода переключения передач (рис. 3.20).

Поставьте рычаг электромагнита 2 вертикально вверх.

Задвиньте электромагнит спереди в крепление привода переключения передач.

Соедините рычаг 2 с блокирующим рычагом 1 (рис. 3.20).

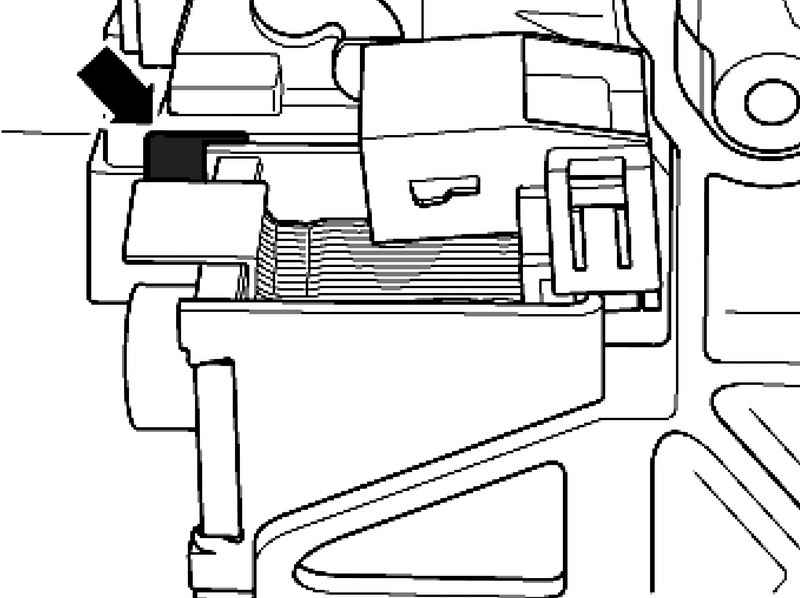

Рис. 3.21. Фиксатор электромагнита

Задвиньте электромагнит до упора в привод переключения передач, пока он не зафиксируется в своем креплении (рис. 3.21).

Проверьте, что электромагнит установлен в креплении до упора и рычаг находится в зацеплении с блокирующим рычагом.
