3.2.5. Проверка и регулировка тяги селектора

Переключите селектор в положение «P».

Снимите шумоизоляцию под коробкой передач.

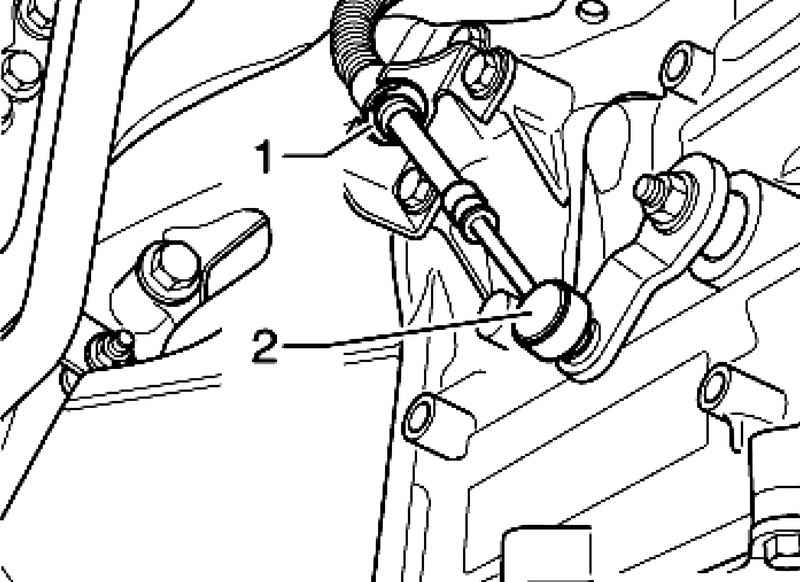

Рис. 3.11. Тяга селектора

Отсоедините тягу селектора 2 от рычага/штока выбора передач (рис. 3.11).

Переключите селектор из положения «P» в положение «S».

При этом у тяги селектора и привода переключения передач должен быть легкий ход, в противном случае, замените тягу селектора или привод переключения передач.

Переключите селектор в положение «P».

Установите рычаг/штока выбора передач на коробке передач в положение «P». Рычаг должен войти в зацепление с колесом парковочной блокировки, передние колеса заблокированы (не могут крутиться в одном направлении одновременно).

Тяга селектора должна нажимать на рычаг/ шток выбора передач, в противном случае отрегулируйте тягу селектора.

Осторожно прижмите тягу селектора к рычагу/ штоку выбора передач. При этом не изгибайте рычаг/шток выбора передач, в противном случае нельзя будет точно отрегулировать переключение передач.

Отрегулируйте тягу селектора.

Отсоедините тягу селектора от рычага/ штока выбора передач.

Переключите селектор в положение «S».

Установите рычаг/ шток выбора передач на коробке передач в положение «D».

Снимите рукоятку рычага селектора.

Необходимо обязательно соблюдать последовательность отключения АКБ.

Отключите массовую клемму от АКБ при выключенном зажигании.

Снимите пепельницу и чехол привода переключения передач с центральной консоли.

Снимите накладку привода переключения передач.

Снимите рамку с привода переключения передач.

Открутите зажимной болт тяги селектора примерно на один оборот.

Осторожно прижмите тягу селектора к рычагу/штоку выбора передач так, чтобы не согнуть рычаг/шток выбора передач, в противном случае переключение передач нельзя будет отрегулировать точно.

Определите положение селектора, для этого слегка покачайте селектор в положении «D» вперед-назад, не переключая из положения «D».

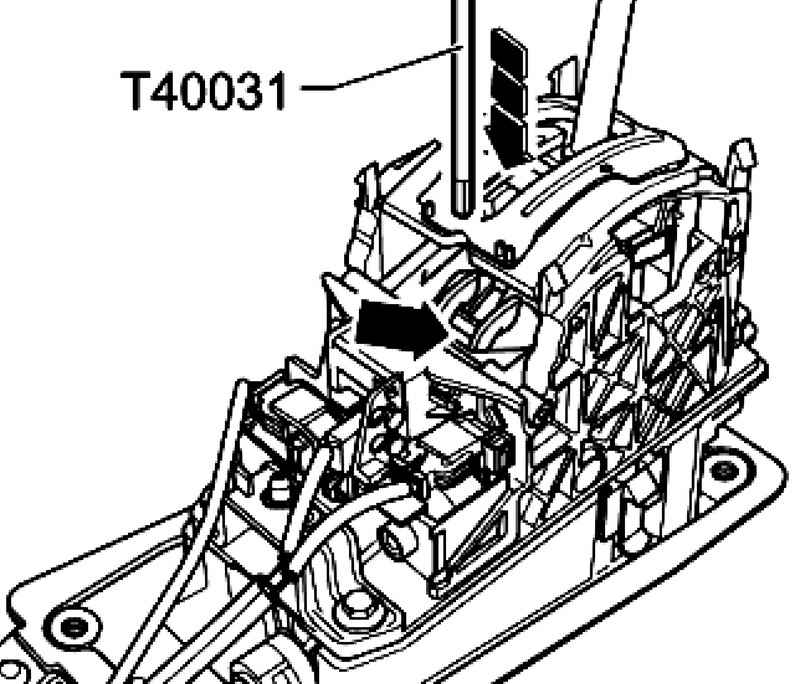

Рис. 3.12. Затягивание зажимного болта с помощью насадки

Затяните в этом положении зажимной болт с моментом 10 Н·м. Для этого можно используйте насадку T40031 (рис. 3.12).

Дальнейшая установка осуществляется в обратной последовательности.

Установите пепельницу и чехол привода переключения центральной консоли.

Подключите АКБ.

Выполнять рабочие операции после подключения АКБ.
